Трансформатор ТПЛ-20 – проходной литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТПЛ-20 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПЛ-20 изготавливают в климатическом исполнении “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C, нижнее - -60°C;
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТПЛ-20

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТПЛ-20:

Параметр	Значение
Величина номинального напряжения, кВ	20
Величина наибольшего рабочего напряжения, кВ	24
Величина номинальной частоты переменного тока, Гц	50
Величина номинального первичного тока, А	300; 400; 450; 600; 800; 1000; 1250; 1500; 2000; 3000; 4000
Величина наибольшего рабочего первичного тока, А	320; 400; 450; 630; 800; 1000; 1250; 1600; 2000; 3200; 4000
Величина номинального вторичного тока, А	1; 5
Значение номинальной нагрузки вторичных обмоток, ВА: - для измерений при cosφ=1 при активно-индуктивном характере нагрузки и cosφ=0,8 - для защиты при активно-индуктивном характере нагрузки и cosφ=0,8	1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50
Значение классов точности вторичных обмоток: - для измерений - для защиты	0,2S; 0,2; 0,5S; 0,5; 1 5P; 10P
Величина номинальной предельной кратности вторичной обмотки для защиты при номинальной вторичной нагрузке 20 ВА, и номинальном первичном токе, А 300, 400 450 600 800, 1000 1250, 1500, 2000 3000 4000	13 15 18 24 26 15 14
Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений при номинальной вторичной нагрузке 20 ВА и номинальном первичном токе, А: 300-1500 2000, 3000 4000	10 10 13
Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А 300, 400, 450 600 800 1000, 1250 1500, 2000 3000 4000	16 24 32 40 60 80 100
Значение трехсекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А 300, 400, 450 600 800 1000, 1250 1500, 2000 3000 4000	41 61 82 102 153 204 255

Конструкция трансформатора ТПЛ-20. Трансформатор ТПЛ-20 представляет собой одновитковую проходную конструкцию. Конструкция трансформатора содержит тороидальный магнитопровод, первичную и вторичные обмотки. Первичная обмотка имеет вид стержня с прямоугольными лопатками для коммутации с шинами первичной цепи. Каждая из вторичных обмоток намотана на магнитопровод. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Для крепления трансформатора на месте установки служит цельнолитой фланец в котором по краям расположены 4 отверстия диаметром 13 мм. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

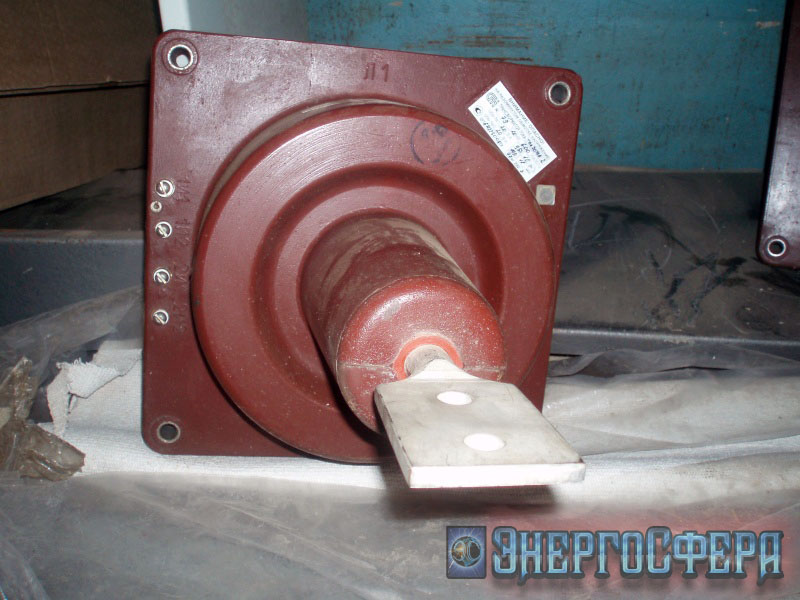

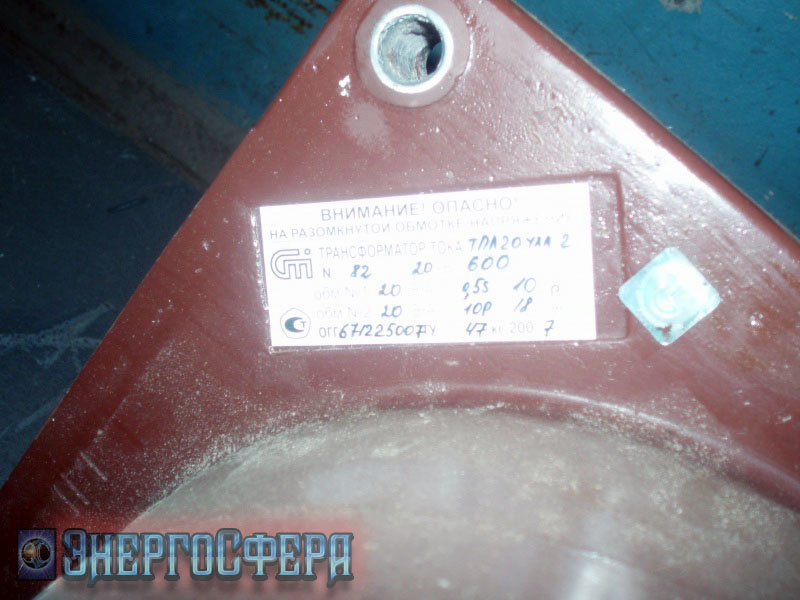

Фото трансформатора ТПЛ-20:
