Трансформатор ТОЛ-35-III-II

Трансформатор ТОЛ-35-III-IIТрансформатор ТОЛ-35-III-II – это однофазный измерительный трансформатор тока с литой изоляцией для наружной установки в ОРУ. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛ-35-III-II предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц на номинальное напряжение 35 кВ.

Трансформатор ТОЛ-35-III-II  имеет климатическое исполнение "УХЛ" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ТОЛ-35-III-II
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +50°C;
- Относительная влажность воздуха - 80% при температуре +20°C;
- Скорость ветра не более 60 м/с;
- Рабочее положение в пространстве - вертикальное;
- Неагрессивная и не взрывоопасная окружающая среда.

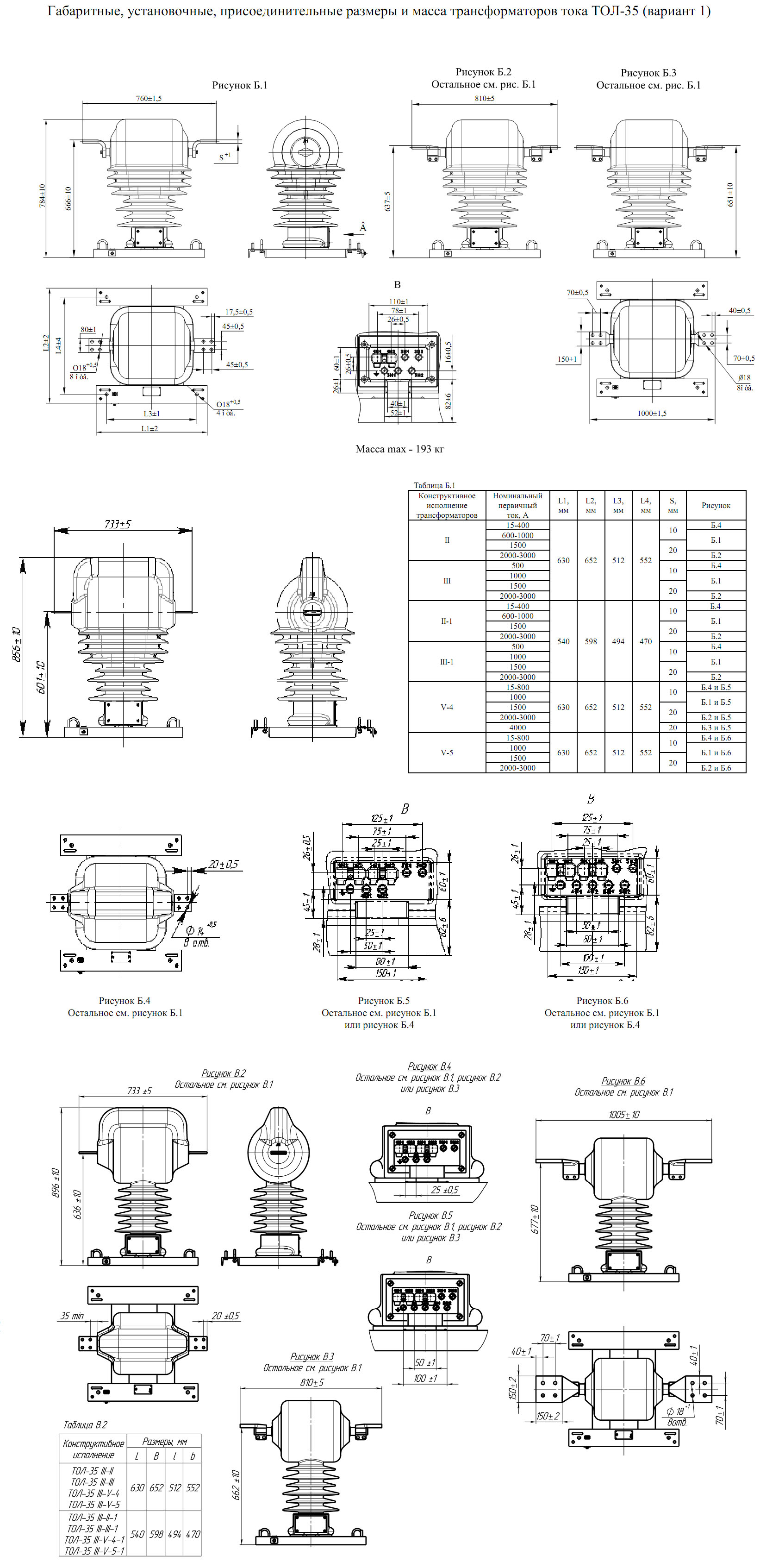

Чертеж, габаритные и установочные размеры трансформатора ТОЛ-35-III-II

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты! Каждая из неиспользуемых вторичных обмоток должна замыкаться и заземляться отдельно!

Основные технические характеристики трансформатора ТОЛ-35-III-II:
Наименование параметра Величина
Значение номинального напряжения, кВ 35
Значение наибольшего рабочего напряжения, кВ 40,5
Значение частоты переменного тока, Гц 50 или 60
Значение номинального первичного тока, А
15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 4000
Значение наибольшего рабочего первичного тока, А 16, 20, 32, 40, 50, 80, 100, 160, 200, 320, 400, 630, 800, 1000, 1600, 2000, 4000
Значение номинального вторичного тока, А
5
Количество вторичных обмоток, ш
- для измерений
- для защиты

1
2
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5
5P; 10P
Значение номинальной нагрузки вторичных обмоток, ВА
для защиты, при работе в классе точности
- 5P; 10P
для измерений, при работе в классе точности
- 0,2S; 0,2; 0,5S; 0,5; 1; 3; 10


3; 5; 10; 15; 20; 25; 30

3; 5; 10; 15; 20; 25; 30
Значение категории длины пути утечки
 III
Значение номинальной предельной кратности обмотки для защиты, не менее
20
Значение номинального коэффициента безопасности приборов обмотки для измерений при номинальной вторичной нагрузке, не более, при номинальном первичном токе:
15-1500
2000, 4000



5, 6*
5
Значение трехсекундного тока электродинамической стойкости, кА, при номинальном первичном токе:
15
20
30
40
50
75
100
150
200
300
400
600 - 1500
2000, 4000


4
6
8
11
13
20
26
39
51
77
102
153
220
Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе:
15
20
30
40
50
75
100
150
200
300
400
600 - 1500
2000, 4000


1,0
1,3
1,8
2,5
2,9
4,4
5,9
8,8
12,9
17,0
24,0
49,0
57,0
*Значение указано на первичные токи 15 - 600 А, класса точности 0,2S

Трансформатор ТОЛ-35-III-II имеет следующую конструкцию.Трансформатор ТОЛ-35-III-II имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки наматываются на тороидальные магнитопроводы. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТОЛ-35-III-II расположены выводы вторичных обмоток. Выводы вторичных обмоток закрываются защитной крышкой. Шильдик трансформатора располагается на основании трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

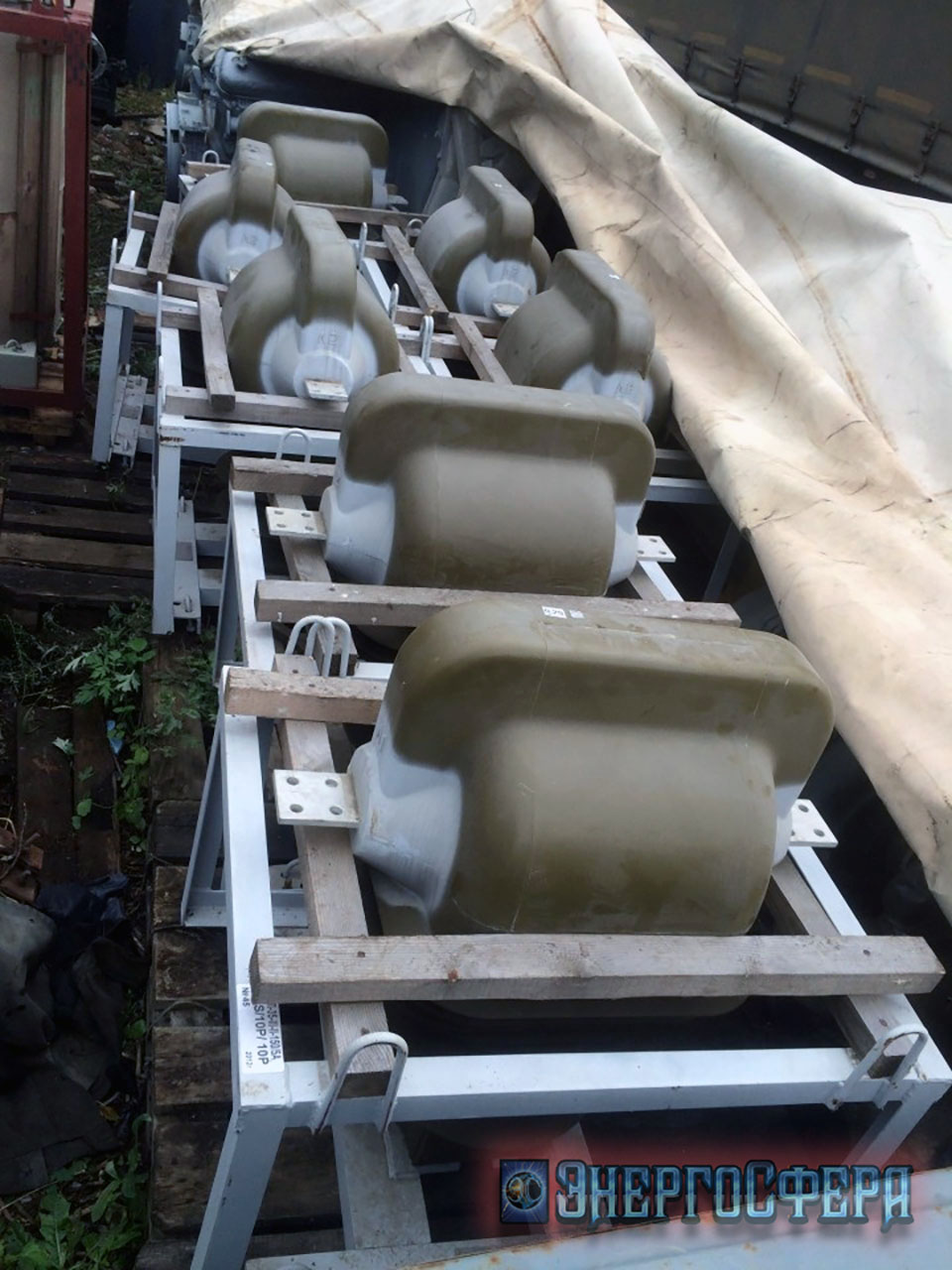

Фото трансформатора ТОЛ-35-III-II:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-35kv/transformator-tol-35-iii-ii.html#sigProId5a5c335437

Заявки на Трансформатор ТОЛ-35-III-II принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
