Трансформатор ТОЛ-35-III-IV-5

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

Трансформатор ТОЛ-35-III-IV-5Трансформатор ТОЛ-35-III-IV-5 – это однофазный измерительный трансформатор тока с литой изоляцией для наружной установки в ОРУ. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛ-35-III-IV-5 предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц на номинальное напряжение 35 кВ.

Трансформатор ТОЛ-35-III-IV-5  имеет климатическое исполнение "УХЛ" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ТОЛ-35-III-IV-5
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +50°C;
- Относительная влажность воздуха - 80% при температуре +20°C;
- Скорость ветра не более 60 м/с;
- Рабочее положение в пространстве - вертикальное;
- Неагрессивная и не взрывоопасная окружающая среда.
Чертеж, габаритные и установочные размеры трансформатора ТОЛ-35-III-IV-5

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты! Каждая из неиспользуемых вторичных обмоток должна замыкаться и заземляться отдельно!

Основные технические характеристики трансформатора ТОЛ-35-III-IV-5:
 Наименование параметра Величина
Значение номинального напряжения, кВ 35
Значение наибольшего рабочего напряжения, кВ 40,5
Значение частоты переменного тока, Гц 50 или 60
Значение номинального первичного тока, А
300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Значение наибольшего рабочего первичного тока, А 320, 400, 500, 630, 800, 800, 1000, 1250, 1600, 2000
Значение номинального вторичного тока, А
5
Количество вторичных обмоток, шт
1, 2 или 3
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5; 1; 3; 10
5P; 10P
Значение номинальной нагрузки вторичных обмоток, ВА
для защиты, при работе в классе точности
- 5P; 10P
для измерений, при работе в классе точности
- 0,2S; 0,2; 0,5S; 0,5; 1; 3; 10


15; 20; 30

20; 30
Значение категории длины пути утечки
III
Значение номинальной предельной кратности обмотки для защиты, не менее, при номинальном первичном токе:
300
400; 500
600
750
800
1000
1200
1500
2000


17
20
16
18
19
11
13
14
13
Значение тока электродинамической стойкости, кА, при номинальном первичном токе:
300 - 800
1000 - 1500
2000


80
128
154
Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе:
300 - 800
1000 - 1200
1500
2000


31*
50*
50
60
*Значение тока термической стойкости указано при замыкании вторичной обмотки на номинальную нагрузку
Значение номинального коэффициента безопасности приборов обмотки для измерений при номинальой вторичной нагрузке, не более
10

Трансформатор ТОЛ-35-III-IV-5 имеет следующую конструкцию. Трансформатор ТОЛ-35-III-IV-5 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки наматываются на тороидальные магнитопроводы. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТОЛ-35-III-IV-5 расположены выводы вторичных обмоток. Выводы вторичных обмоток закрываются защитной крышкой. Шильдик трансформатора располагается на основании трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

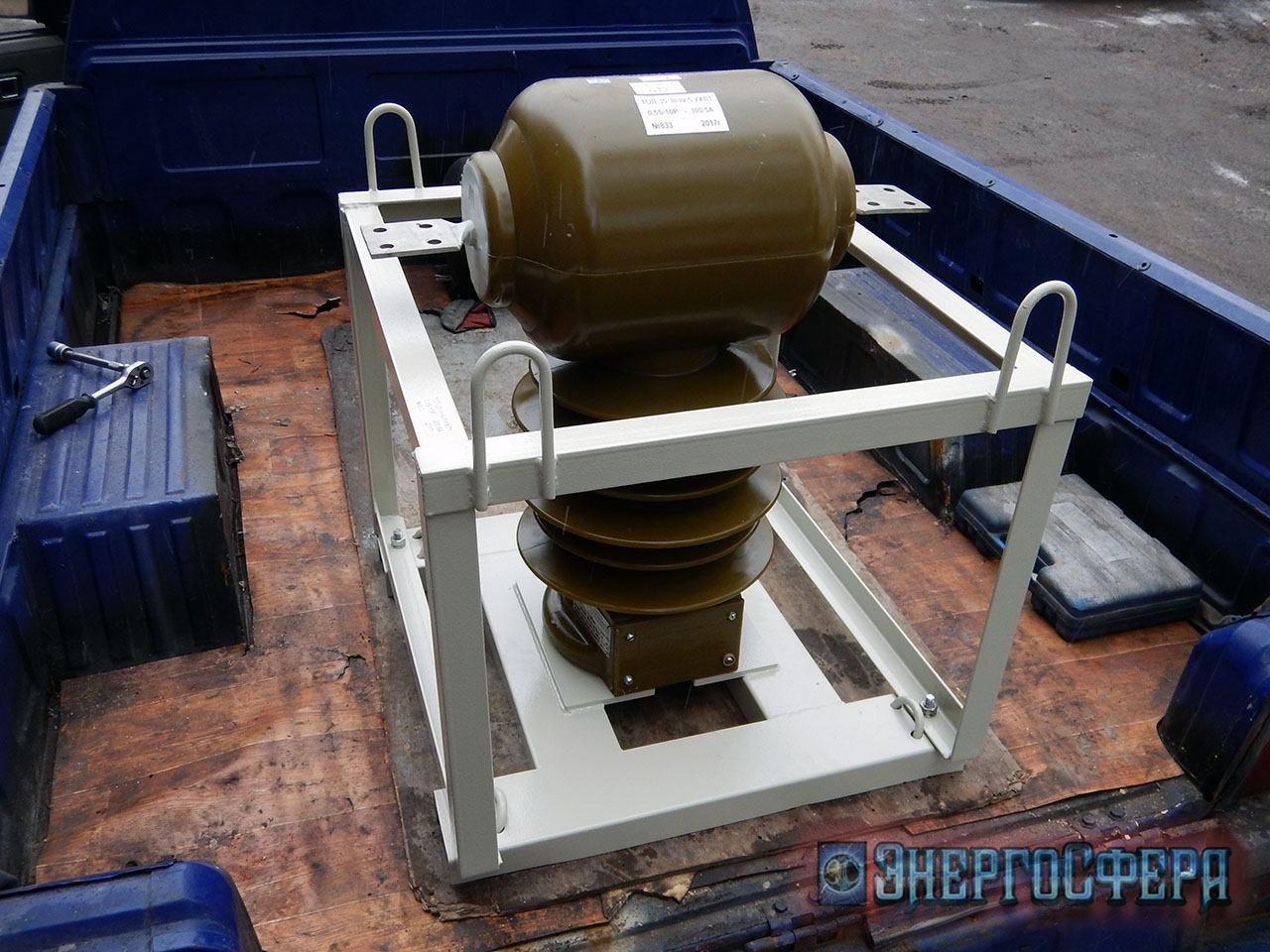

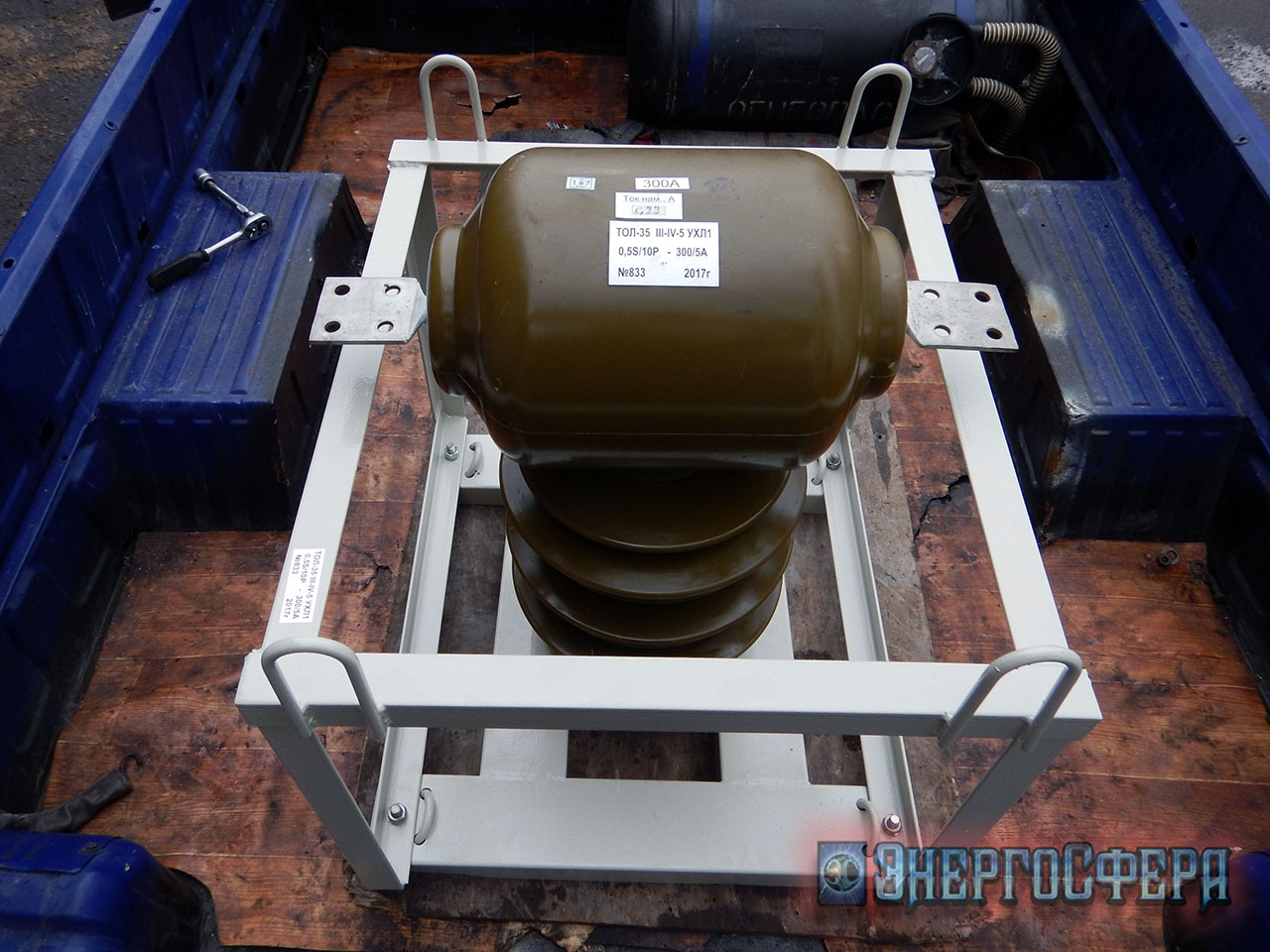

Фото трансформатора ТОЛ-35-III-IV-5:
Заказывайте трансформатор ТОЛ-35-III-IV-5 в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
