Трансформатор ТПЛ-35

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТПЛ-35Трансформатор ТПЛ-35 – проходной литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТПЛ-35 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПЛ-20 изготавливают в климатическом исполнении “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ТПЛ-35
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна изготовление и поставка трансформаторов для работы на высоте превышающей 1000 м);
- верхнее значение температуры внутри КРУ +50°C, нижнее - -60°C;
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;

- положение в котором может работать трансформатор – любое.

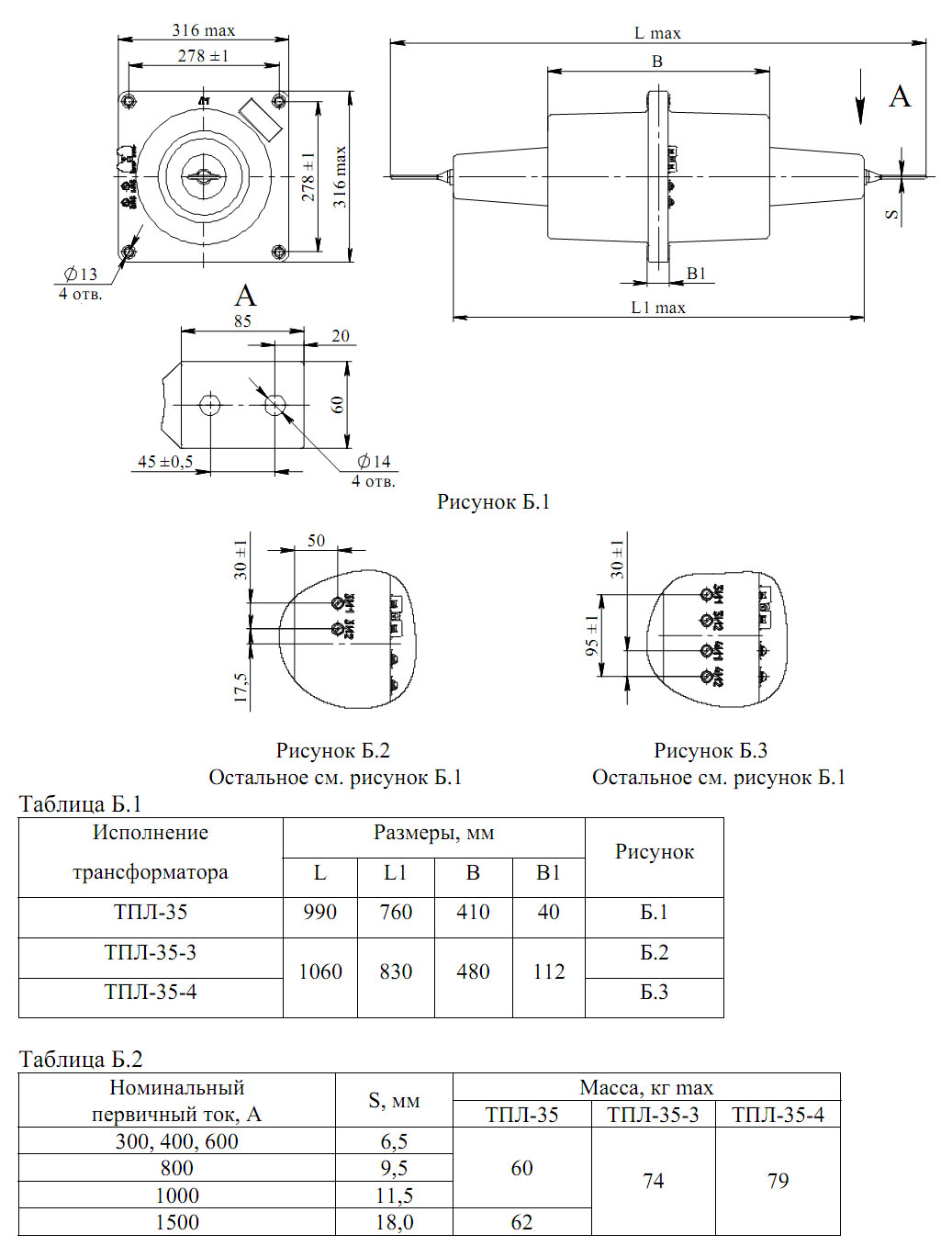

Чертеж, габаритные и установочные размеры трансформатора ТПЛ-35

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТПЛ-35:
Параметр Значение
 Величина номинального напряжения, кВ 35
 Величина наибольшего рабочего напряжения, кВ 40,5
 Величина номинальной частоты переменного тока, Гц 50
 Величина номинального первичного тока, А 300; 400; 600; 800; 1000; 1500
Величина наибольшего рабочего первичного тока, А 320; 400; 630; 800; 1000; 1600
 Величина номинального вторичного тока, А 1; 5
Значение номинальной нагрузки вторичных обмоток, ВА:
- для измерений
при cosφ=1
при активно-индуктивном характере нагрузки и cosφ=0,8
- для защиты
при активно-индуктивном характере нагрузки и cosφ=0,8



1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 50

3; 5; 10; 15; 20; 25; 30; 50
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P
Величина номинальной предельной кратности вторичной обмотки для защиты при номинальной вторичной нагрузке 20 ВА, и номинальном первичном токе, А
300
400
600
800, 1000
1500


10
13
18
24
26
Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений при номинальной вторичной нагрузке 20 ВА и номинальном первичном токе 300-1500 А:
10
Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А
300
400
600
800
1000
1500


12
16
24
32
40
60
 Значение трехсекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А
300
400
600
800
1000
1500


31
41
61
82
102
153

Конструкция трансформатора ТПЛ-35. Трансформатор ТПЛ-35 представляет собой одновитковую проходную конструкцию. Конструкция трансформатора содержит тороидальный магнитопровод, первичную и вторичные обмотки. Первичная обмотка имеет вид стержня с прямоугольными лопатками для коммутации с шинами первичной цепи. Каждая из вторичных обмоток намотана на магнитопровод. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Для крепления трансформатора на месте установки служит цельнолитой фланец в котором по краям расположены 4 отверстия диаметром 13 мм. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Вы можете заказать трансформатор ТПЛ-35 в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
