Трансформатор ТОЛК-6-1

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТОЛК-6-1Трансформатор ТОЛК-6-1 – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, выработки сигнала измерительной информации и последующей его передачи электроизмерительным приборам. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛК-6-1 предназначен для установки в высоковольтные рудничные комплектные распределительные устройства сетей переменного тока, частоты 50Гц угольных и сланцевых шахт, имеющих опасность по газу и пыли. Также возможна установка в комплектных распределительных устройствах.

Трансформатор ТОЛК-6-1 изготавливают в климатическом исполнении “О”, категории размещения 5.1 (по заказу изготавливается в климатическом исполнении “У”, категории размещения 2) и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);

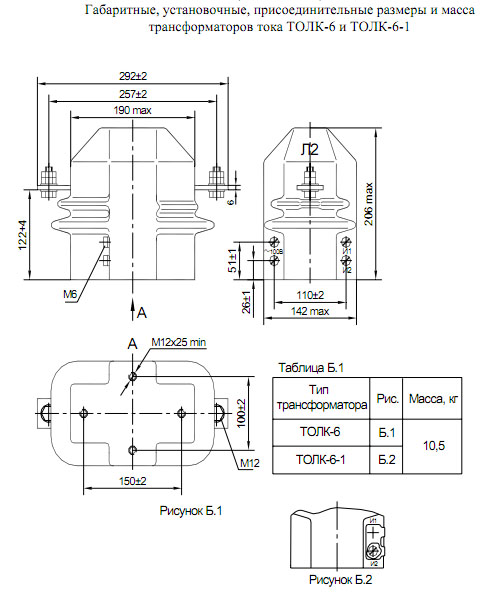

Чертеж трансформатора ТОЛК-6-1
- верхнее значение температуры внутри КРУ +50°C;
- нижнее значение температуры, допустимое значение влажности воздуха согласно ГОСТ 15543.1;
- неагрессивная и не взрывоопасная окружающая среда;
- необходимо исключить воздействие солнечной радиации и выпадение росы;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ТОЛК-6-1.

Внимание! При эксплуатации трансформатора, основная вторичная обмотка должна быть замкнута!

Основные технические характеристики трансформатора ТОЛК-6-1:
Параметр Значение
 Величина номинального напряжения, кВ 6
 Величина наибольшего рабочего напряжения, кВ 7,2
 Величина номинальной частоты переменного тока, Гц 50
 Величина номинального первичного тока, А 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Значение наибольшего рабочего первичного тока, А
10; 16; 20; 32; 40; 50; 80; 80; 100; 160; 200; 320; 400; 630
 Величина номинального вторичного тока, А 5
 Количество вторичных обмоток, шт. 1
Значение номинальной нагрузки вторичной обмотки, ВА, при активно-индуктивном характере нагрузки и cosφ=0,8:
3; 5; 10; 15; 20; 25; 30
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5
-
 Значение номинального коэффициента безопасности приборов обмотки для измерений при номинальной вторичной нагрузке 10 ВА, в классе точности:
0,2S; 0,2; 0,5S
0,5



10
16
Значение односекундного тока термической стойкости, кА, при номинальном первичном токе, А
10;15
20
30
40
50
75
80
100
150
200
300
400; 600


1,28
1,92
3,2
3,84
5,76
8,32
8,96
12,8
15,36
22,4
35,2
38,4
 Значение односекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А
10;15
20
30
40
50
75
80
100
150
200
300
400; 600


3,2
4,8
8,1
9,7
14,7
21,2
22,8
32,6
39
57
89
98

Конструкция трансформатора ТОЛК-6-1. Трансформатор ТОЛК-6-1 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичную обмотки. Вторичная обмотка расположена на одном магнитопроводе. Вторичную обмотку используют для измерения. В нижней части трансформатора типа ТОЛК-6-1 расположены выводы вторичной обмотки. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

Вы можете заказать трансформатор ТОЛК-6-1 в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
