Трансформатор ТОЛК6

Трансформатор ТОЛК6Трансформатор ТОЛК6 – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. При отсутствии нагрузки в первичной цепи применяется для проверки рабочего состояния максимальной токовой защиты.Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛК6 предназначен для установки в высоковольтные рудничные комплектные распределительные устройства сетей переменного тока, частоты 50Гц угольных и сланцевых шахт, имеющих опасность по газу и пыли.

Трансформатор ТОЛК6 изготавливают в климатическом исполнении “О”, категории размещения 5.1 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);Чертеж трансформатора ТОЛК6

- верхнее значение температуры внутри КРУ +50°C;
- нижнее значение температуры, допустимое значение влажности воздуха согласно ГОСТ 15543.1;
- неагрессивная и не взрывоопасная окружающая среда;
- необходимо исключить воздействие солнечной радиации и выпадение росы;
- положение в котором может работать трансформатор – любое.

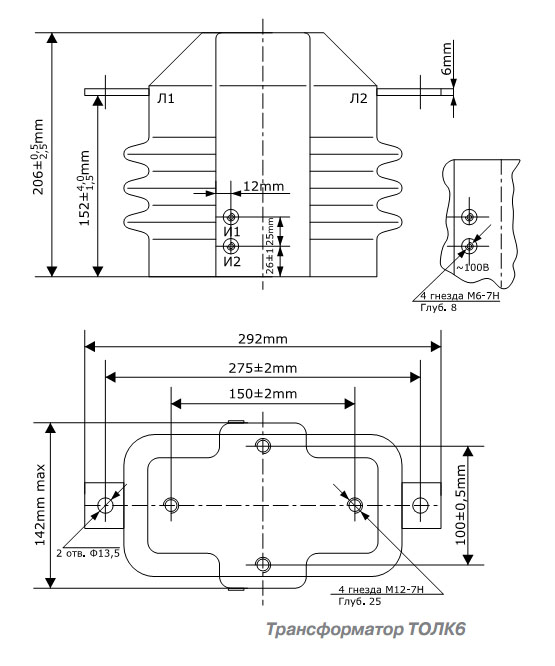

Чертеж, габаритные и установочные размеры трансформатора ТОЛК6

Внимание! При эксплуатации трансформатора, основная вторичная обмотка должна быть замкнута, а дополнительная - разомкнута!

Основные технические характеристики трансформатора ТОЛК-6:
Параметр Значение
Величина номинального напряжения, кВ 6
Величина наибольшего рабочего напряжения, кВ 7,2
Величина номинальной частоты переменного тока, Гц 50
Величина номинального первичного тока, А 100; 150; 200; 300; 400; 600
Величина номинального вторичного тока, А 5
Количество вторичных обмоток, шт. 2
Значение номинальной нагрузки вторичных обмоток при cosφ=0,8, ВА,
30
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

1
10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальной вторичной нагрузке, ВА:
5,5
Значение номинального напряжения питания дополнительной вторичной обмотки, В
100±20
Значение односекундного тока термической стойкости, кА
10
Значение односекундного тока электродинамической стойкости, кА
26

Конструкция трансформатора ТОЛК6. Трансформатор ТОЛК6 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Обе вторичные обмотки расположены на одном магнитопроводе. Основную вторичную обмотку используют для измерения и защиты, а дополнительную - для проверки рабочего состояния реле максимальной токовой защиты (при этом нагрузка в первичной цепи должна отсутствовать). В нижней части трансформатора типа ТОЛК6 расположены выводы вторичных обмоток. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

Заявки на Трансформатор ТОЛК6 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
