Трансформатор ТВЛМ-6

Товары

Трансформатор ТВЛМ-6

Трансформатор ТВЛМ-6 – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТВЛМ-6 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТВЛМ-6 изготавливают в климатическом исполнении “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +45°C, нижнее – до -10°C;
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

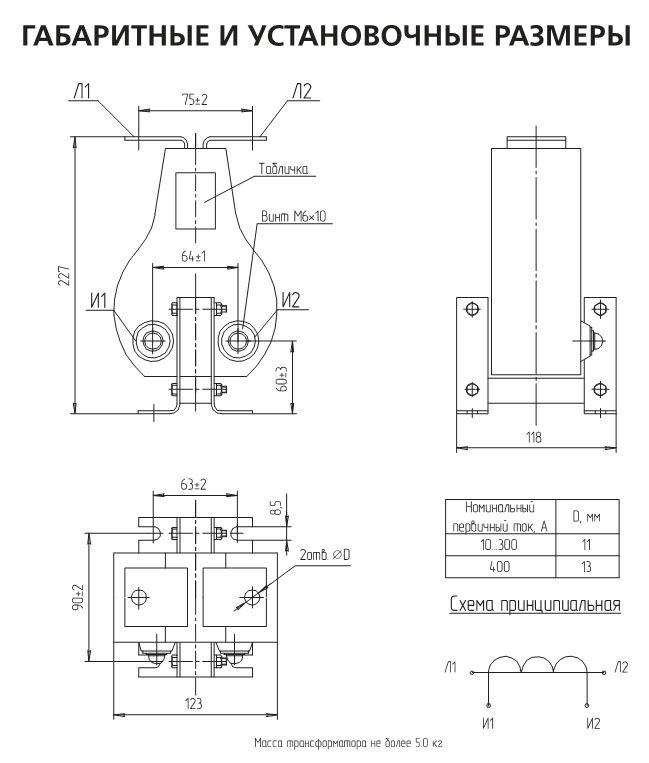

Чертеж, габаритные и установочные размеры трансформатора ТВЛМ-6

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТВЛМ-6:

Параметр	Значение
Величина номинального напряжения, кВ	6
Величина наибольшего рабочего напряжения, кВ	7,2
Величина номинальной частоты переменного тока, Гц	50
Величина номинального первичного тока, А	10; 20; 30; 50; 75; 100; 150; 200; 300; 400
Величина номинального вторичного тока, А	5
Количество вторичных обмоток, шт.	2
Значение номинальной нагрузки вторичных обмоток при активно-индуктивном характере нагрузки и cosφ=0,8, ВА:	15
Значение классов точности вторичных обмоток: - для измерений - для защиты	1 10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее	4,5

Конструкция трансформатора ТВЛМ-6. Трансформатор ТВЛМ-6 - катушечный, имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Изоляцию первичной обмотки изготавливают облегченной, литой. Магнитопровод изготавливается шихтованный, прямоугольной формы. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичной обмотки, включаемые в цепь измеряемого тока, изготавливаются из медной шины и расположены в верхней части трансформатора. Выводы вторичных обмоток расположены в верхней части трансформатора. Опора и крепление трансформатора обеспечивается угольниками, расположенными в нижней части магнитопровода.

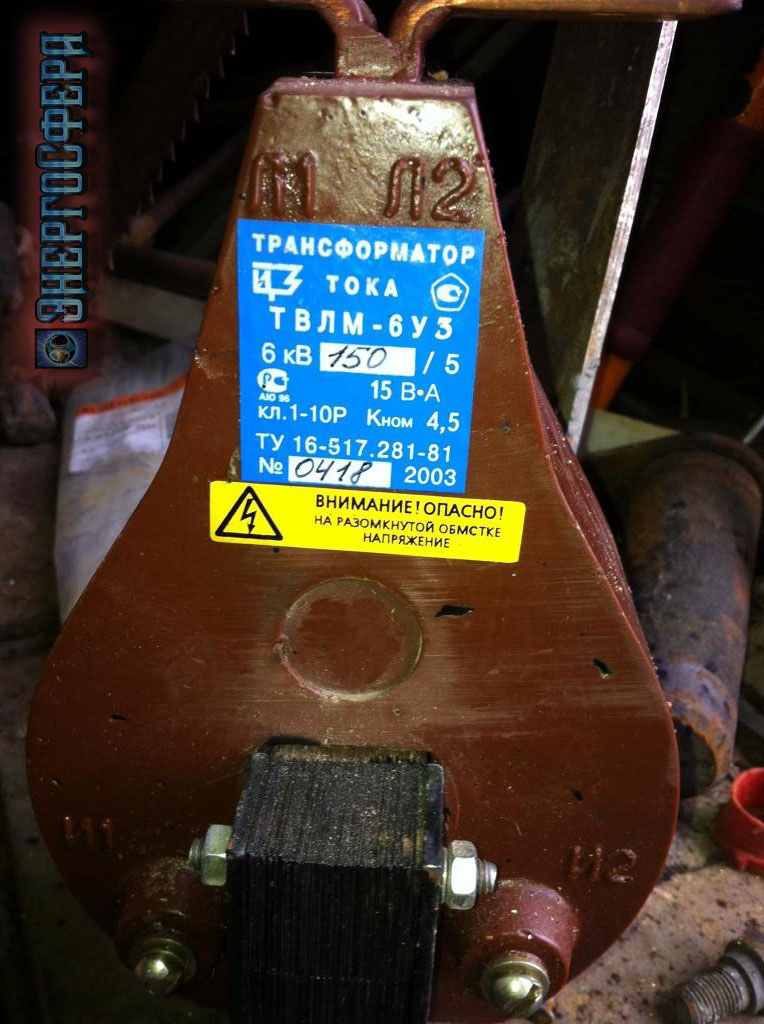

Фото трансформатора ТВЛМ-6:
