Трансформатор ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV)

Трансформатор ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV) – это однофазный масляный однокаскадный измерительный трансформатор тока с внешней фарфоровой изоляцией. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV) предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц.

Структура условного обозначения ТФЗМ-Х₁ Х₂-Х₃/Х₄-Х₅/Х₆ Х₇:

Т - трансформатор тока; Ф - фарфоровый корпус; З - вторичная обмотка звеньевого типа; М - маслонаполненный; Х₁ - номинальное напряжение в кВ; Х₂ - категория внешний изоляции (А, Б, В); Х₃ - номер конструктивного варианта исполнения; Х₄ - номинальный класс точности; Х₅ - номинальный первичный ток, А; Х₆ - номинальный вторичный ток, А; Х₇ - климатическое исполнение (У, УХЛ, Т) и категория размещения (1).

Трансформатор ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV) имеет климатическое исполнение "У", "УХЛ" или "Т" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:

Чертеж трансформатора ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV)

- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -50°C до +40°C для исполнения "У", от -60°C до +50°C для исполнения "УХЛ", от -10°C до +45°C для исполнения "Т";

- Относительная влажность воздуха - 80% при температуре +20°C;

- Скорость ветра не более 60 м/с;
- Неагрессивная и не взрывоопасная окружающая среда.

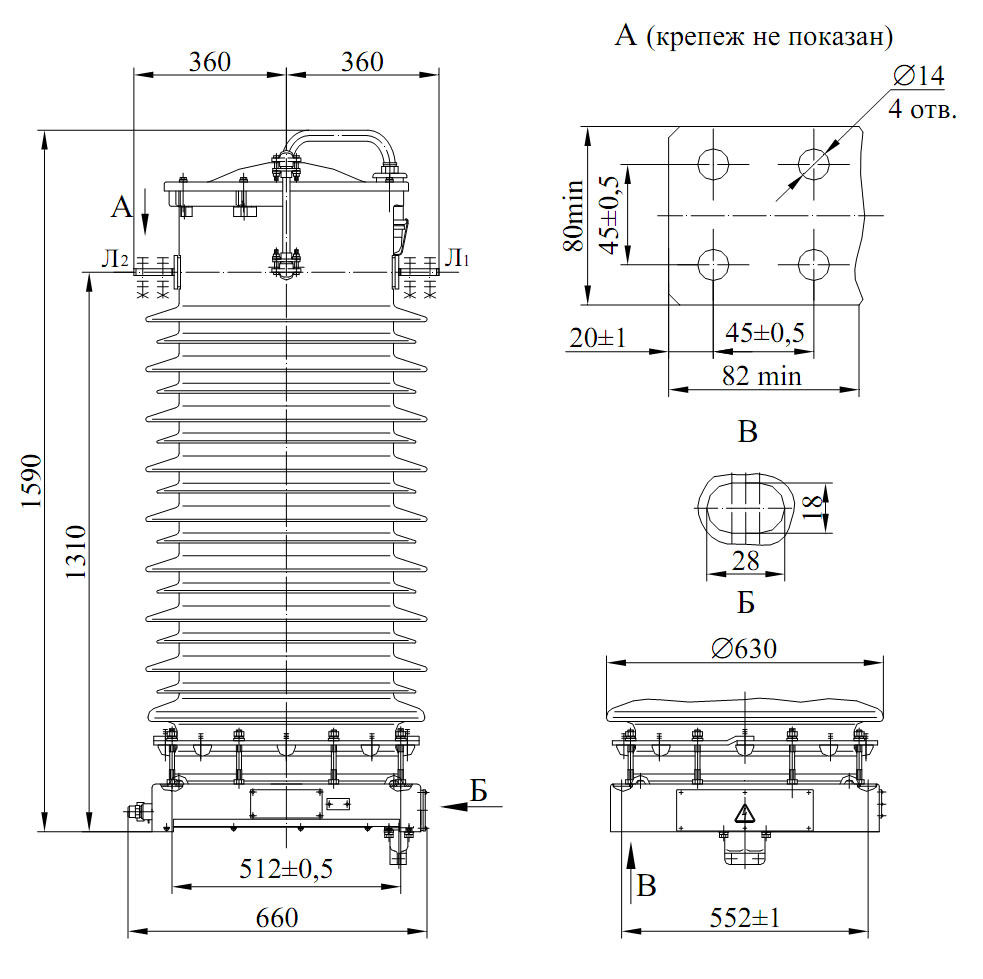

Чертеж, габаритные и установочные размеры трансформатора ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV)

Трансформатор ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV) имеет следующую конструкцию. Кольцевой магнитопровод 18 изготавливают из ленточной электротехнической стали высокого качества. На магнитопровод наматываются вторичные обмотки 12, изолированные с сердечником кабельной бумагой 19, пропитанной маслом. Бумага покрывает как вторичные, так и первичную обмотку 11. Обмотки собираются в единый комплект, который закрепляется в металлической подставке 13. С помощью подставки вторичные обмотки закрепляются в цоколе 15. Внешнюю изоляцию трансформатора типа ТФЗМ обеспечивает фарфоровая покрышка 4. Покрышка скрепляется с цоколем крепежом 1, 2, 3 и маслостойким резиновым уплотнением 14. Весь внутренний объем трансформатора заполняется маслом 22, выполняющим функцию изоляции между обмотками. В верхней части фарфорового корпуса находится маслорасширитель 17. Он закрыт крышкой 7 которая крепится к корпусу болтами 6 через резиновую прокладку 9. На крышке расположен воздухоосушитель 8. Он предотвращает свободный доступ воздуха в трансформатор и служит влагопоглощающим фильтром. Для наблюдения за уровнем масла, на крышке трансформатора устанавливают маслоуказатель 21. Первичная обмотка 11 изготавливается из большого количества гибкого изолированного провода, который собирается в параллель, и дополнительно изолирована кабельной бумагой 19. Выводы первичной обмотки крепятся к зажимам-натяжителям,

которые позволяют соединять секции последовательно или параллельно, образуя переключатель 5 который позволяет изменять номинальный первичный ток. У трансформаторов имеющих два или три коэффициента трансформации существует возможность переключения на первичной обмотке способом соединения шин наружными или внутренними перемычками, и на вторичной стороне путем присоединения необходимых отпаек вторичной обмотки. Линейные выводы первичной обмотки проходят через уплотнение 10 в фарфоровой покрышке и обозначаются Л1 и Л2. Выводы вторичных обмоток располагаются на одной из боковых стенок цоколя и закрыты крышкой 16, имеют обозначение 1И1–1И2, 2И1–2И2, 3И1–3И2. В нижней части коробки выводов вторичных обмоток имеется отверстие для установки кабельной муфты, которая служит для разделки в ней концов подводимого кабеля. На боковой стенке цоколя расположен болт заземления 20 и масловыпускной патрубок для слива и снятия проб масла.

Конструкция трансформатора ТФЗМ-110 (ТФЗМ-123).

Основные технические характеристики трансформатора ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV):

Наименование параметра	Величина
Значение номинального напряжения, кВ	110
Значение наибольшего рабочего напряжения, кВ	123
Значение номинального первичного тока, А	100, 150, 200, 300, 400, 600, 750, 1000, 1200, 1500, 2000
Значение номинального вторичного тока, А	1 или 5
Трансформаторы с несколькими коэффициентами трансформации изготавливаются на максимальный ток, если не выставлено иное требование
Количество вторичных обмоток, шт - для измерений - для защиты	4 1 3
Значение номинальной нагрузки вторичных обмоток, ВА для защиты, при работе в классе точности 10Р для измерений, при работе в классе точности 0,5 0,2 ответвления, при работе в классе точности 0,5 или 1	20, 30, 30 30 20 30
При работе трансформатора в классе точности 0,2; 0,2S; 0,5S; 1; 5Р номинальная вторичная нагрузка может изменяться в соответствии с ДСТУ ГОСТ 7746
Значение категории внешней изоляции	Б
Значение тока электродинамической стойкости, кА	20; 30; 42; 62; 84; 84; 84; 90; 120; 150; 200
Значение тока термической стойкости, кА	4; 6; 8; 12; 16; 26; 26; 30; 40; 45; 60
Значение частоты переменного тока, Гц	50, 60
Время протекания тока короткого замыкания, с	3
Значение отношения длины пути утечки внешней изоляции к наибольшему рабочему напряжению, см/кВ	2,25
Значение номинальной предельной кратности вторичных обмоток для защиты	20
Масса, кг - трансформатора - масла	545 153

Трансформаторы ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV) обладают следующими преимуществами:

- трансформаторы обладают широким спектром технических характеристик (широкий диапазон первичных токов, классов точности, вторичных нагрузок). Возможность изготовления трансформатора с любым сочетанием класса точности и вторичной нагрузки;

- высокое качество, надежность, долговечность, и точность измерений;

- удобный способ монтажа.

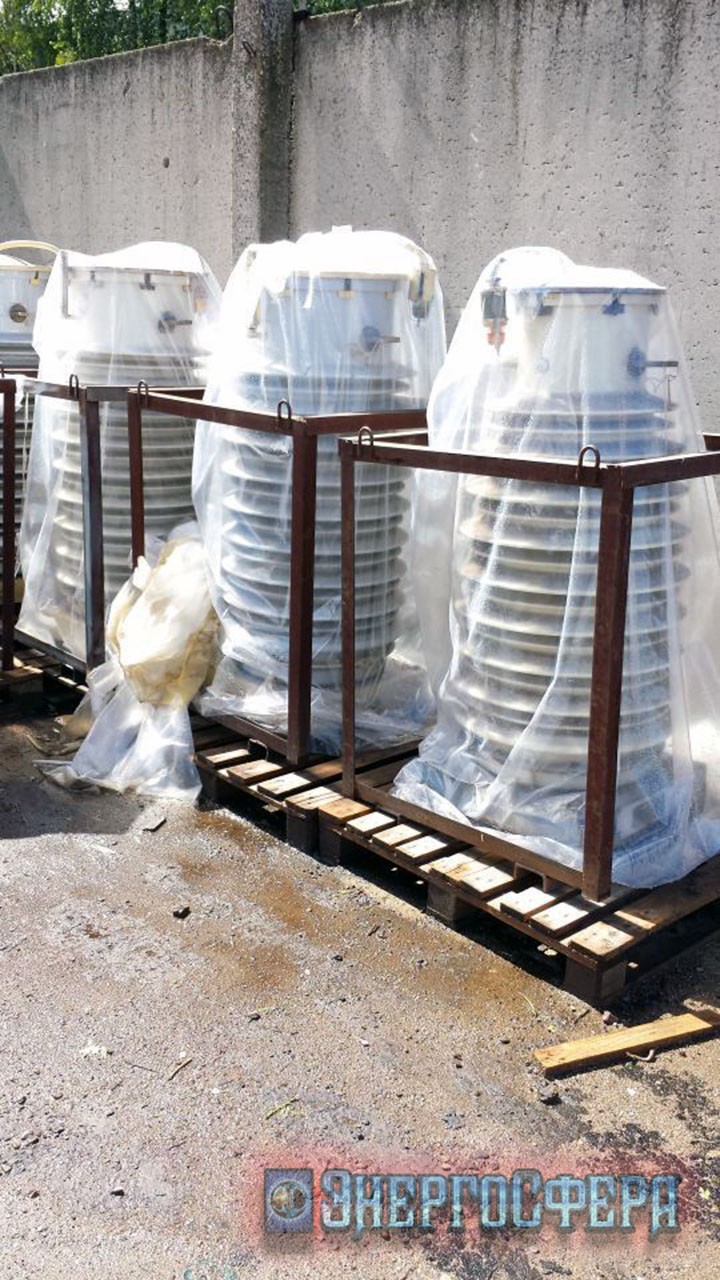

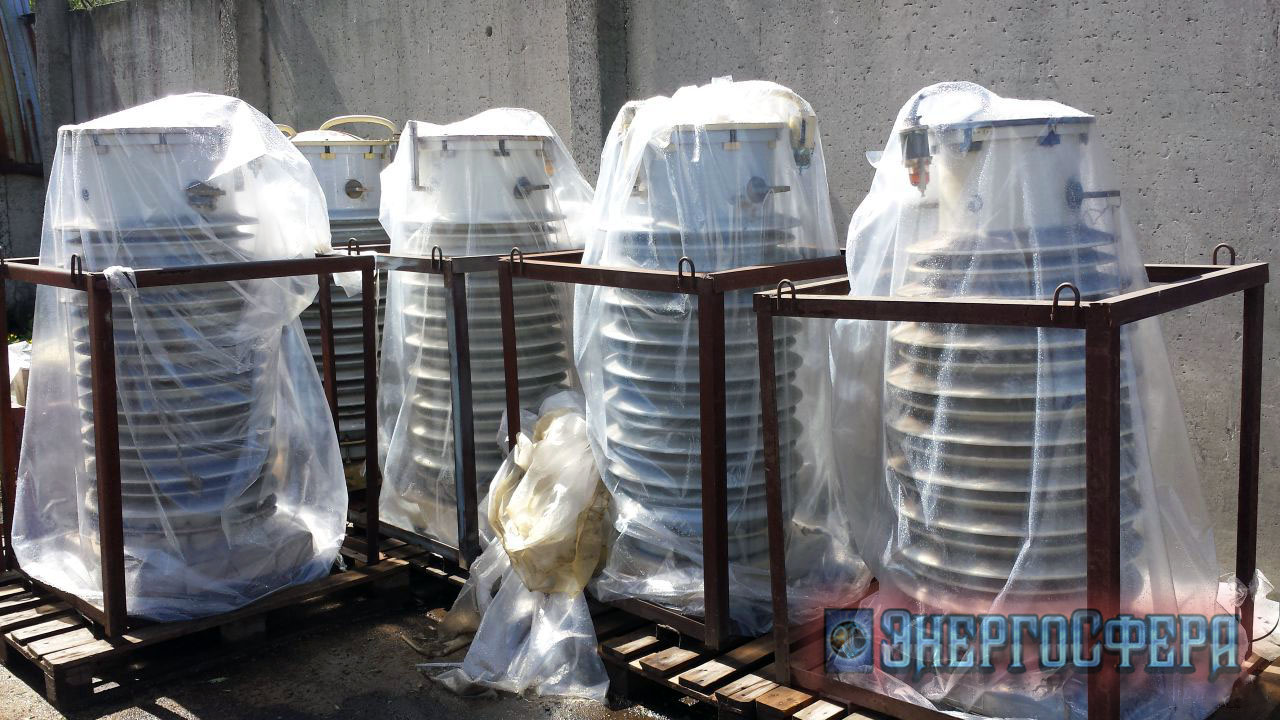

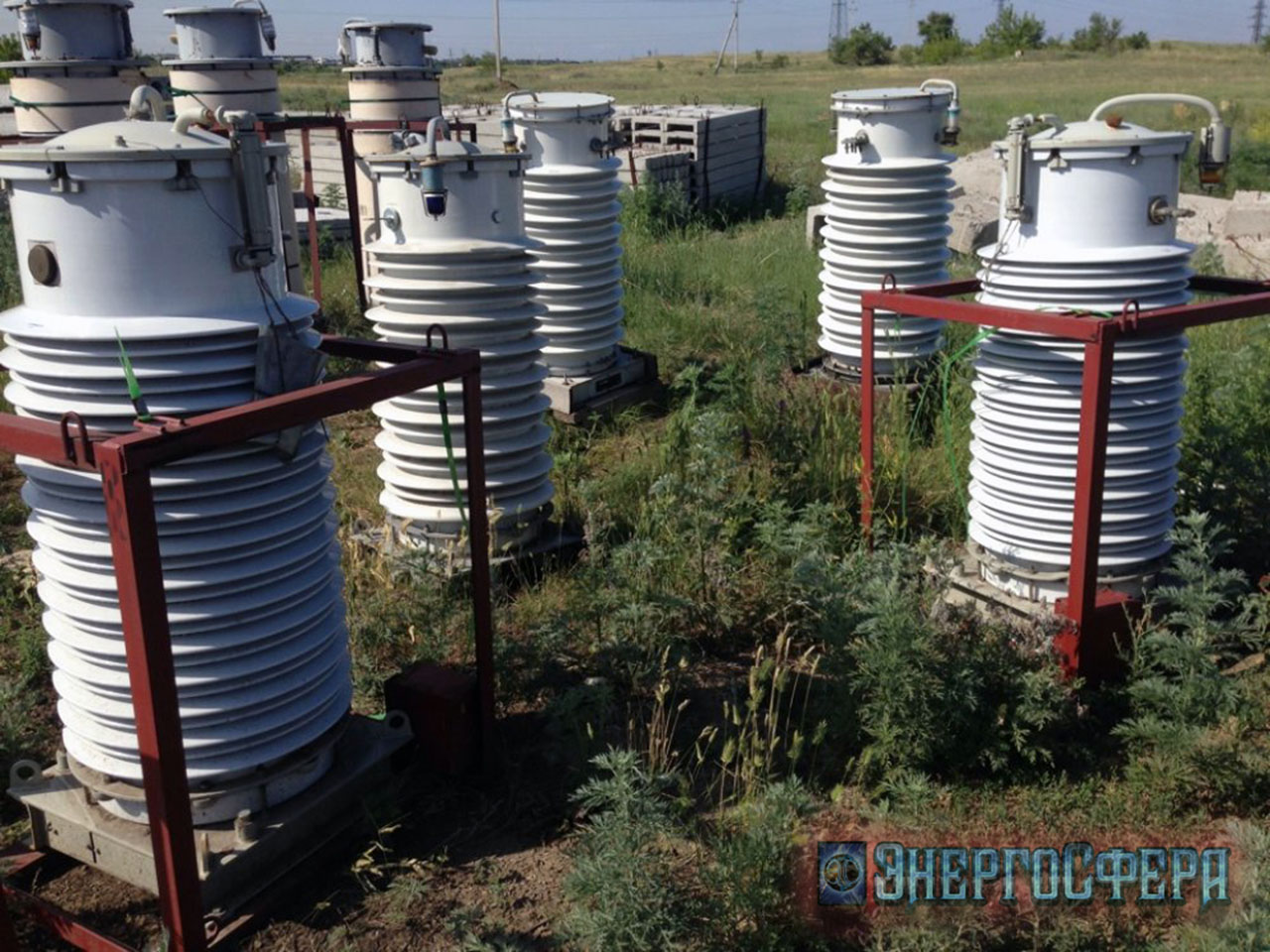

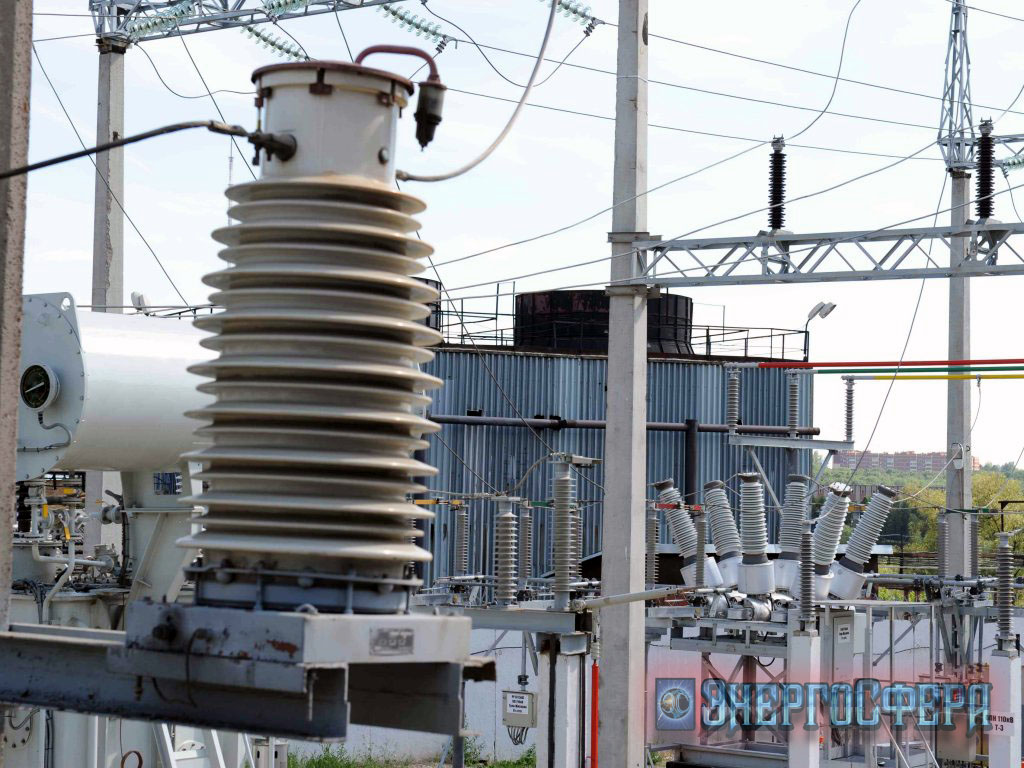

Фото трансформатора ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV):

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/maslyanye-izmeritelnye-transformatory-toka-110kv/transformator-tfzm-110-b-iv-tfzm-123-ii-iv.html#sigProId7fddb095b9

Заявки на Трансформатор ТФЗМ-110 Б-IV (ТФЗМ-123 II-IV) принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
