Трансформатор ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I) – это однофазный масляный однокаскадный измерительный трансформатор тока с внешней фарфоровой изоляцией. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I) (аналог трансформатора ТФНД-35М) предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц.
Структура условного обозначения ТФЗМ-Х1 Х2-Х3/Х4-Х5/Х6 Х7:
Т - трансформатор тока; Ф - фарфоровый корпус; З - вторичная обмотка звеньевого типа; М - маслонаполненный; Х1 - номинальное напряжение в кВ; Х2 - категория внешний изоляции (А, Б, В); Х3 - номер конструктивного варианта исполнения; Х4 - номинальный класс точности; Х5 - номинальный первичный ток, А; Х6 - номинальный вторичный ток, А; Х7 - климатическое исполнение (У, УХЛ, Т) и категория размещения (1).
Трансформатор ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I) имеет климатическое исполнение "У", "УХЛ" или "Т" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -50°C до +40°C для исполнения "У", от -60°C до +50°C для исполнения "УХЛ", от -10°C до +45°C для исполнения "Т";
- Относительная влажность воздуха - 80% при температуре +20°C;
- Скорость ветра не более 60 м/с;
- Неагрессивная и не взрывоопасная окружающая среда.
Чертеж, габаритные и установочные размеры трансформатора ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I)
Трансформатор ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I) имеет следующую конструкцию.Кольцевой магнитопровод 18 изготавливают из ленточной электротехнической стали высокого качества. На магнитопровод наматываются вторичные обмотки 13, изолированные с сердечником кабельной бумагой 19, пропитанной маслом. Бумага покрывает как вторичные, так и первичную обмотку 12. Обмотки собираются в единый комплект, который закрепляется в металлической подставке 14. С помощью подставки вторичные обмотки закрепляются в цоколе 16. Внешнюю изоляцию трансформатора типа ТФЗМ обеспечивает фарфоровая покрышка 4. Покрышка скрепляется с цоколем крепежом 1, 2, 3 и маслостойким резиновым уплотнением 15. Весь внутренний объем трансформатора заполняется маслом, выполняющим функцию изоляции между обмотками. В верхней части фарфорового корпуса находится маслорасширитель. Он закрыт крышкой 7 которая крепится к корпусу болтами 6 через резиновую прокладку 9. На крышке расположен воздухоосушитель 8. Он предотвращает свободный доступ воздуха в трансформатор и служит влагопоглощающим фильтром. Для наблюдения за уровнем масла, на крышке трансформатора устанавливают маслоуказатель. Первичная обмотка 12 изготавливается из большого количества гибкого изолированного провода, который собирается в параллель, и дополнительно изолирована кабельной бумагой 19.Выводы первичной обмотки крепятся к зажимам-натяжителям 11 и 5, которые позволяют соединять секции последовательно или параллельно, что позволяет изменять номинальный первичный ток. У трансформаторов имеющих два или три коэффициента трансформации существует возможность переключения на первичной обмотке способом соединения шин наружными или внутренними перемычками, и на вторичной стороне путем присоединения необходимых отпаек вторичной обмотки. Линейные выводы первичной обмотки проходят через уплотнение 10 в фарфоровой покрышке и обозначаются Л1 и Л2. Выводы вторичных обмоток располагаются на одной из боковых стенок цоколя и закрыты крышкой 17, имеют обозначение 1И1–1И2, 2И1–2И2, 3И1–3И2. В нижней части коробки выводов вторичных обмоток имеется отверстие для установки кабельной муфты, которая служит для разделки в ней концов подводимого кабеля. На боковой стенке цоколя расположен болт заземления 20 и масловыпускной патрубок для слива и снятия проб масла.
Конструкция трансформатора ТФЗМ-35 (ТФЗМ-40,5).
Основные технические характеристики трансформатора ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I):
Наименование параметра | Величина |
Значение номинального напряжения, кВ | 35 |
Значение наибольшего рабочего напряжения, кВ | 40,5 |
Значение номинального первичного тока, А
| 15, 20,30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1200, 1500, 2000 |
Значение номинального вторичного тока, А
| 5
|
Трансформаторы с несколькими коэффициентами трансформации изготавливаются на максимальный ток, если не выставлено иное требование |
Количество вторичных обмоток, шт - для измерений
- для защиты
| 2 или 3
1 2
|
Значение номинальной нагрузки вторичных обмоток, ВА для защиты, при работе в классе точности 10Р для измерений, при работе в классе точности
0,5
| 30 30 |
При работе трансформатора в классе точности 0,2; 0,2S; 0,5S; 1; 5Р номинальная вторичная нагрузка может изменяться в соответствии с ДСТУ ГОСТ 7746
|
Значение категории внешней изоляции
| Б |
Значение тока электродинамической стойкости, кА
| 3; 4; 6; 8; 10; 15; 21; 31; 42; 63; 84; 127; 107; 134; 120; 106; 141
|
Значение тока термической стойкости, кА | 0,7; 1; 1,5; 2,1; 2,3; 3,5; 4,7; 7; 10,5; 15; 21; 31; 30; 37; 39; 41; 55
|
Значение частоты переменного тока, Гц
| 50, 60 |
Время протекания тока короткого замыкания, с
| 3 |
Значение отношения длины пути утечки внешней изоляции к наибольшему рабочему напряжению, см/кВ
| 2,25 |
Значение номинальной предельной кратности вторичных обмоток для защиты
| 20 |
Масса, кг - трансформатора - масла
| 330 70
|
Трансформаторы ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I) обладают следующими преимуществами:
- трансформаторы обладают широким спектром технических характеристик (широкий диапазон первичных токов, классов точности, вторичных нагрузок). Возможность изготовления трансформатора с любым сочетанием класса точности и вторичной нагрузки;
- высокое качество, надежность, долговечность, и точность измерений;
- удобный способ монтажа.
Видео трансформатора ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I):

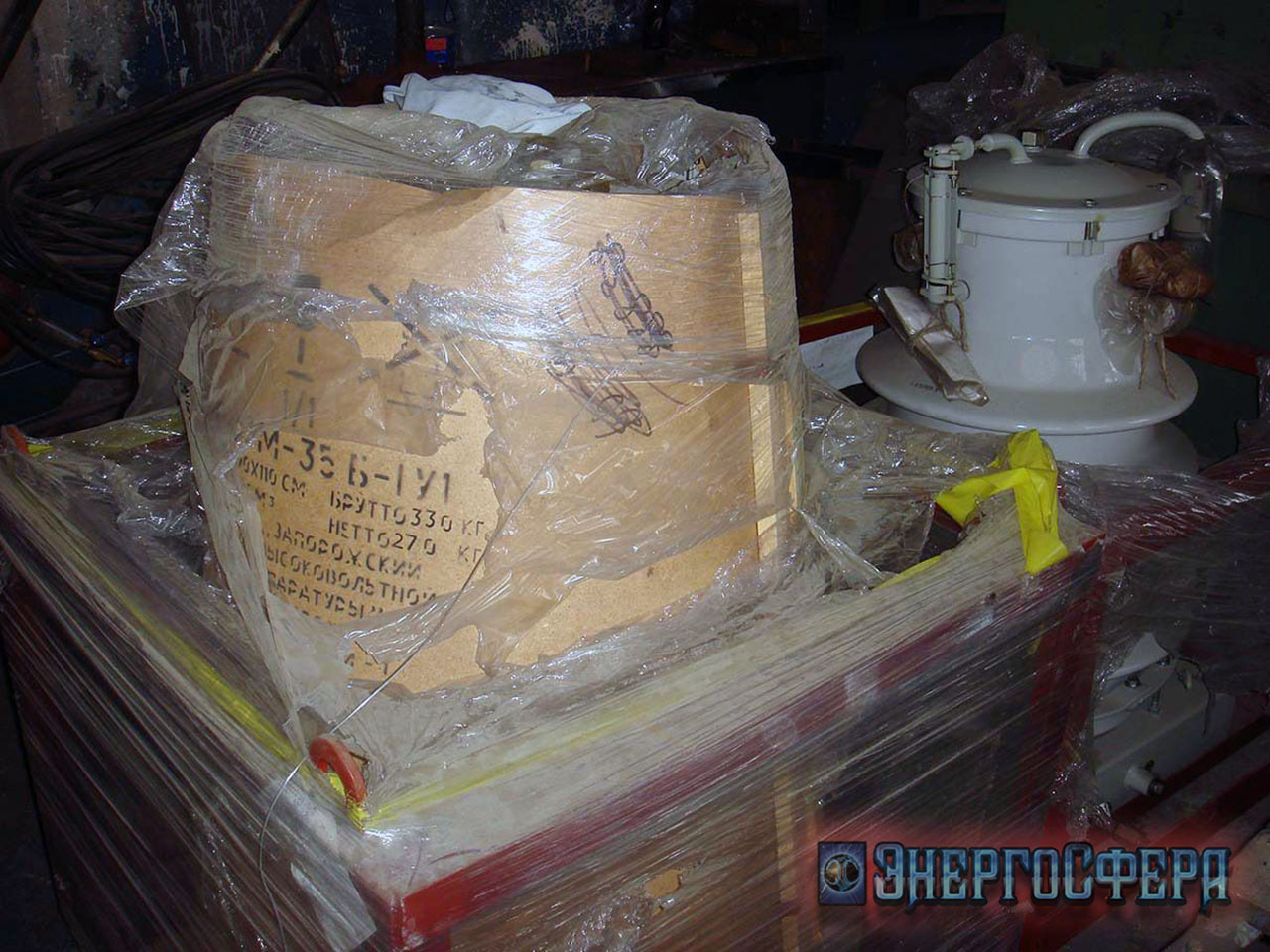

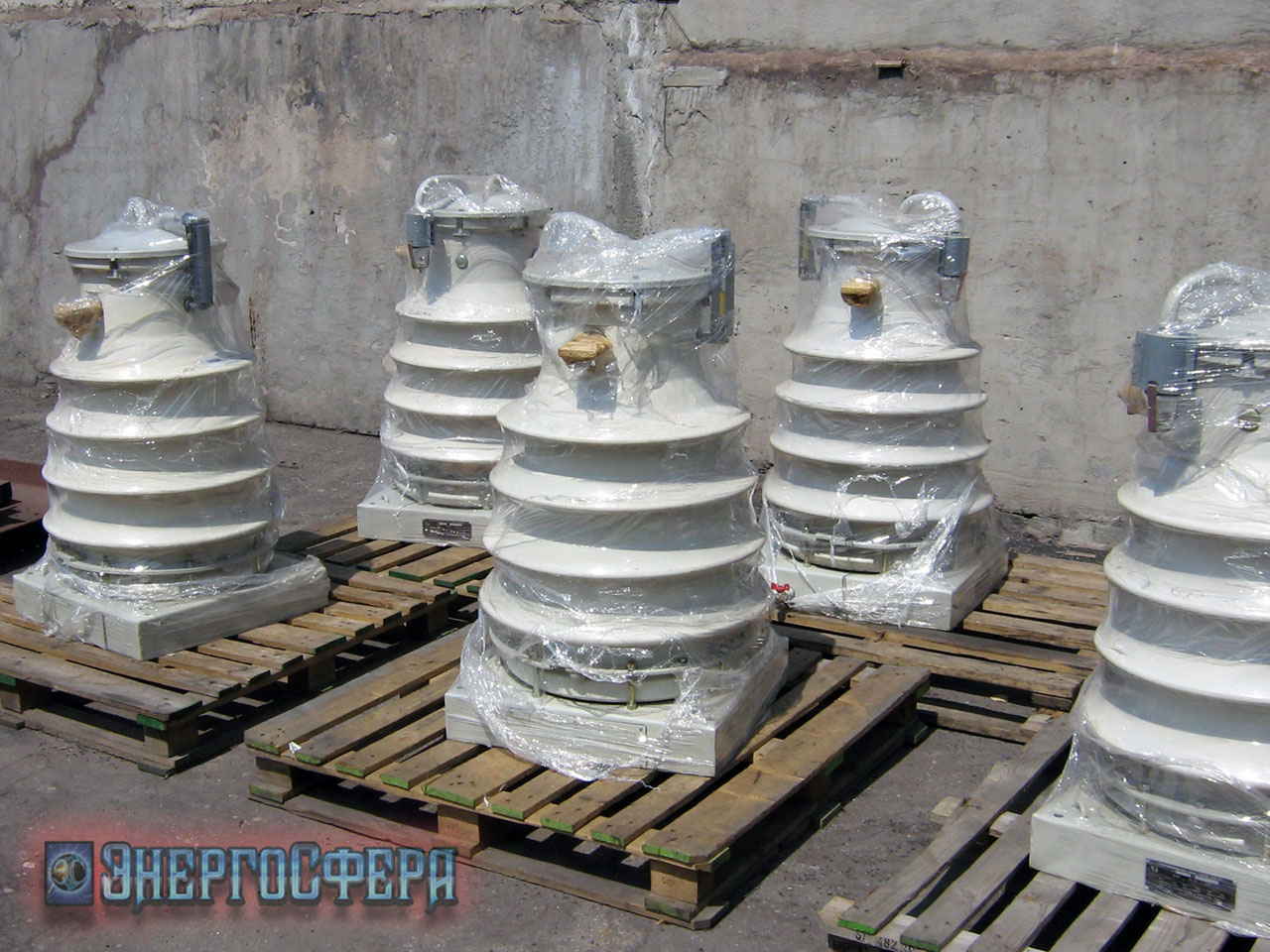

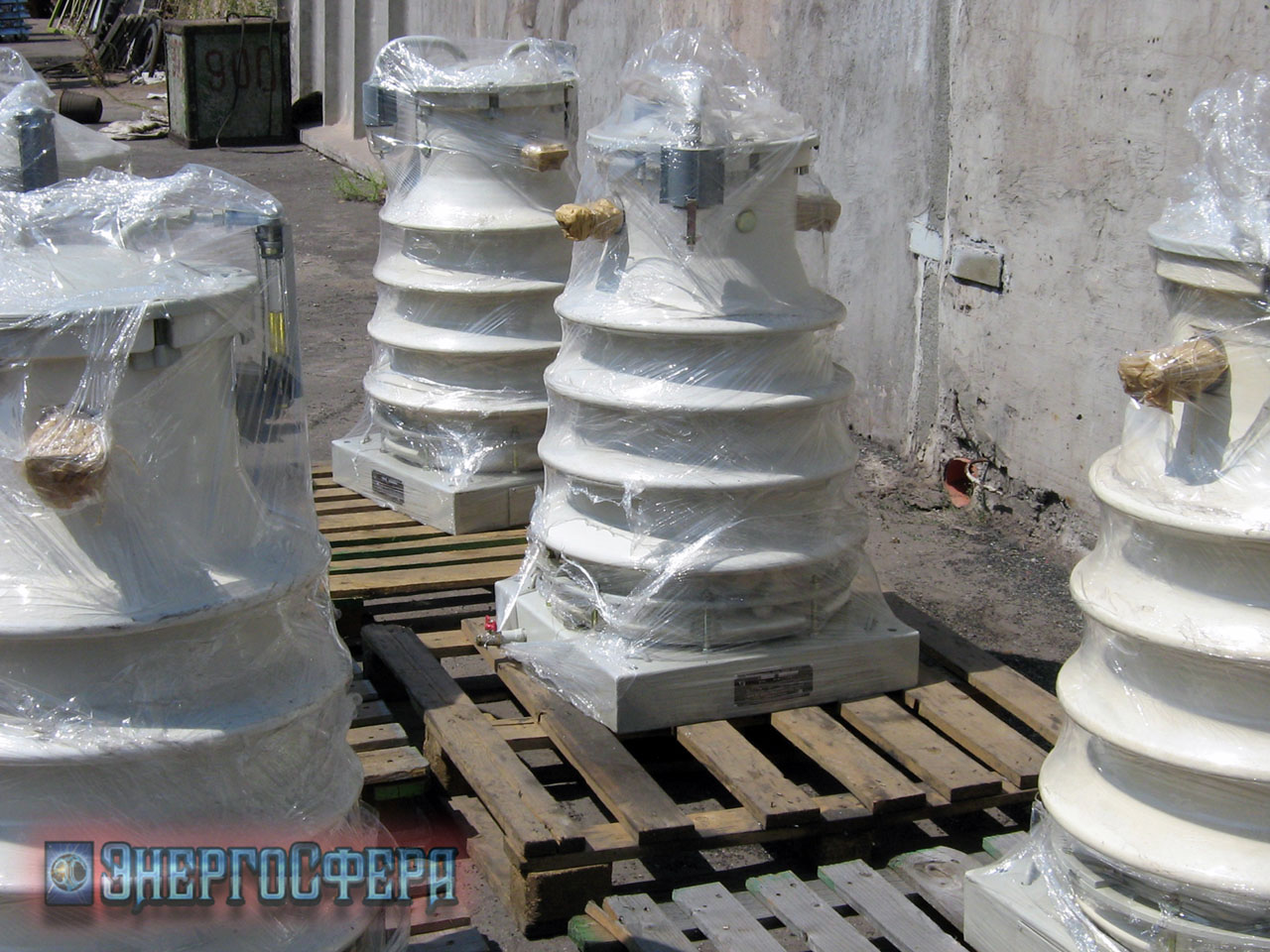

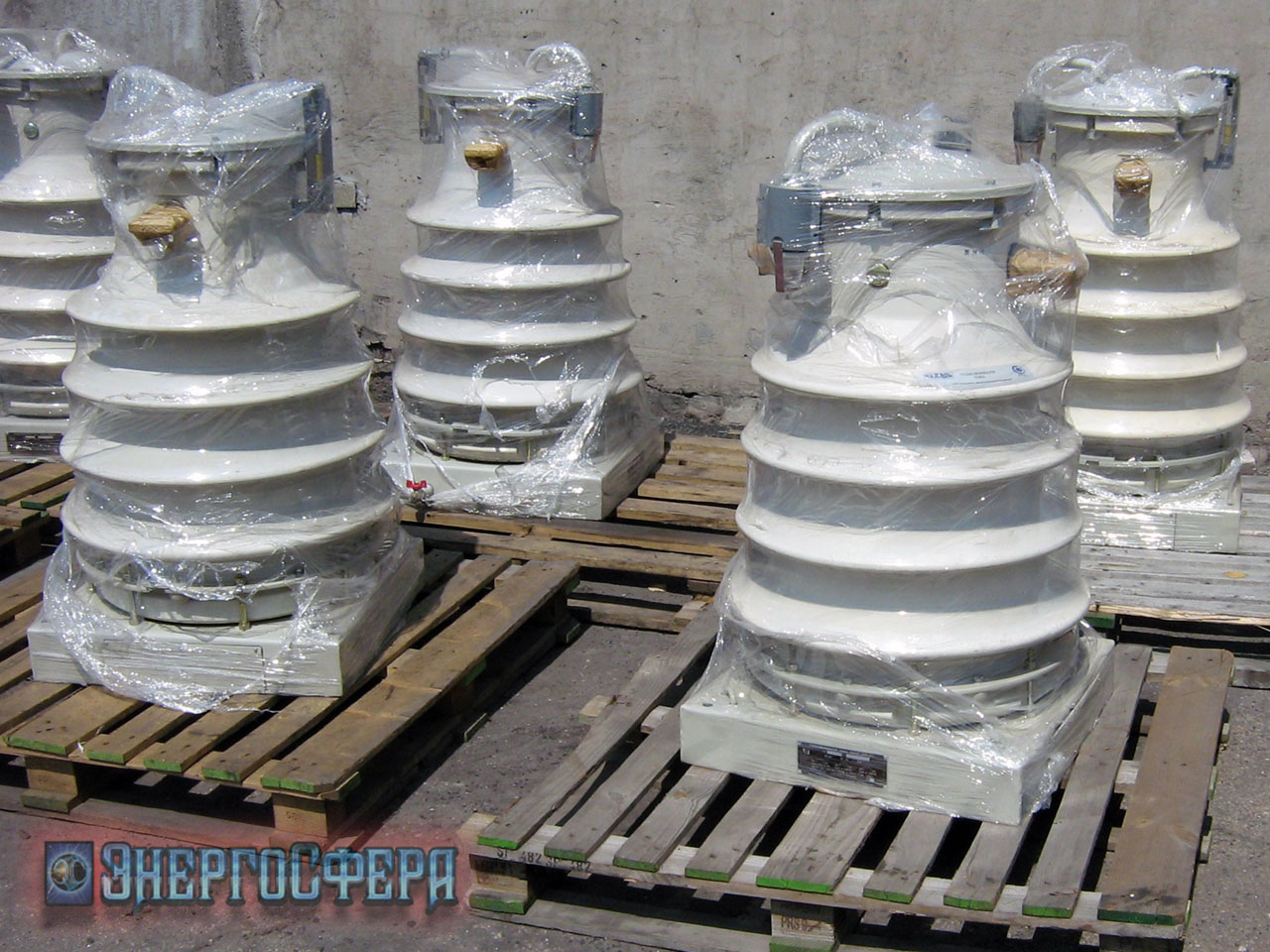

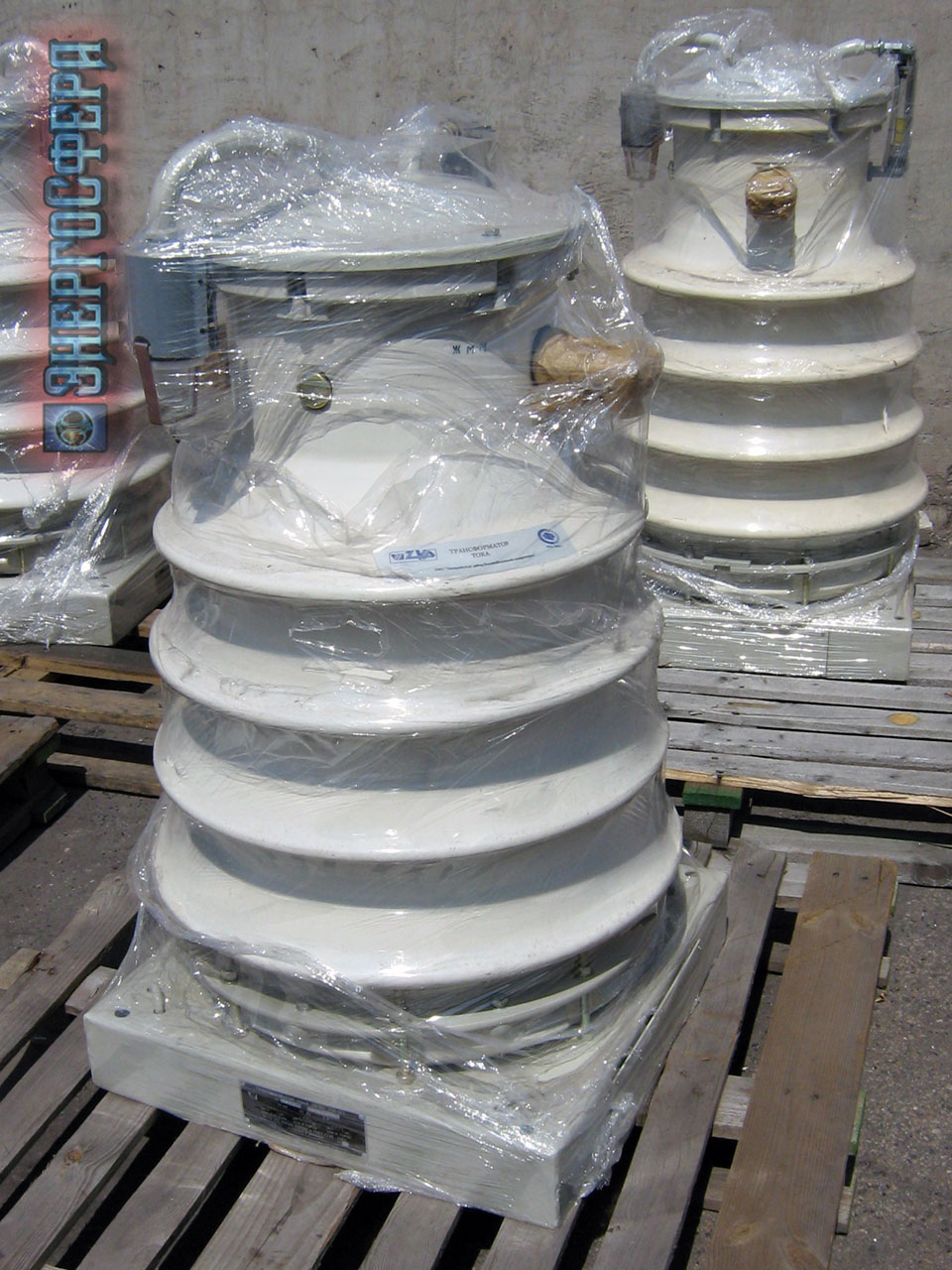

Фото трансформатора ТФЗМ-35 Б-I (ТФЗМ-40,5 II-I):
