Трансформатор ТФЗМ П-40,5-II

Трансформатор ТФЗМ П-40,5-II – это однофазный масляный однокаскадный измерительный трансформатор тока с внешней фарфоровой изоляцией. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТФЗМ П-40,5-II предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц.

Трансформатор ТФЗМ П-40,5-II имеет климатическое исполнение "У" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -50°C до +40°C;

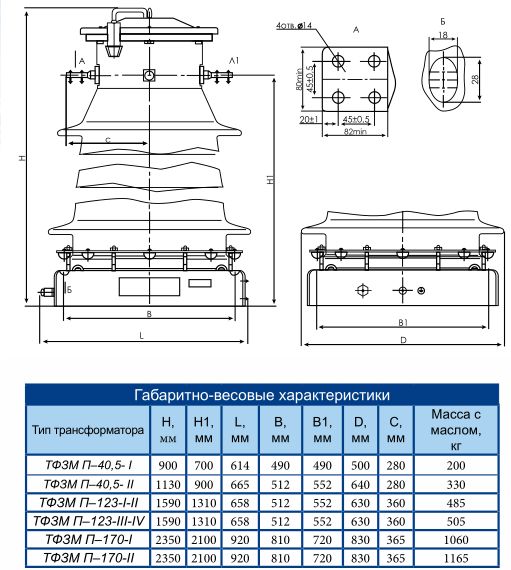

Трансформатор ТФЗМ П-40,5-II имеет следующую конструкцию. Кольцевой магнитопровод 18 изготавливают из ленточной электротехнической стали высокого качества. На магнитопровод наматываются вторичные обмотки 13, изолированные с сердечником полимерной изоляцией 19. Обмотки собираются в единый комплект, который закрепляется в металлической подставке 14. С помощью подставки вторичные обмотки закрепляются в цоколе 16. Внешнюю изоляцию трансформатора типа ТФЗМ П обеспечивает фарфоровая покрышка 4. Покрышка скрепляется с цоколем крепежом 1, 2, 3 и маслостойким резиновым уплотнением 15. Весь внутренний объем трансформатора заполняется маслом, выполняющим функцию изоляции между обмотками. В верхней части фарфорового корпуса находится маслорасширитель. Он закрыт крышкой 7 которая крепится к корпусу болтами 6 через резиновую прокладку 9. На крышке расположен воздухоосушитель 8. Он предотвращает свободный доступ воздуха в трансформатор и служит влагопоглощающим фильтром. Для наблюдения за уровнем масла, на крышке трансформатора устанавливают маслоуказатель. Первичная обмотка 12 изготавливается из большого количества гибкого изолированного провода, который собирается в параллель, и дополнительно изолирована полимерными материалами 19. Выводы первичной обмотки крепятся к зажимам-натяжителям 11 и 15, которые позволяют соединять секции последовательно или параллельно, что позволяет изменять номинальный первичный ток. У трансформаторов имеющих два или три коэффициента трансформации существует возможность переключения на первичной обмотке способом соединения шин наружными или внутренними перемычками, и на вторичной стороне путем присоединения необходимых отпаек вторичной обмотки. Линейные выводы первичной обмотки проходят через уплотнение 10 в фарфоровой покрышке и обозначаются Л1 и Л2. Выводы вторичных обмоток располагаются на одной из боковых стенок цоколя и закрыты крышкой 17, имеют обозначение 1И1–1И2, 2И1–2И2, 3И1–3И2. В нижней части коробки выводов вторичных обмоток имеется отверстие для установки кабельной муфты, которая служит для разделки в ней концов подводимого кабеля. На боковой стенке цоколя расположен болт заземления 20 и масловыпускной патрубок для слива и снятия проб масла.



Трансформаторы ТФЗМ П-40,5-II обладают следующими преимуществами:

- трансформаторы обладают широким спектром технических характеристик (широкий диапазон первичных токов, классов точности, вторичных нагрузок). Возможность изготовления трансформатора с любым сочетанием класса точности и вторичной нагрузки;

- высокое качество, надежность, долговечность, и точность измерений;

- удобный способ монтажа.



Фото трансформатора ТФЗМ П-40,5-II:

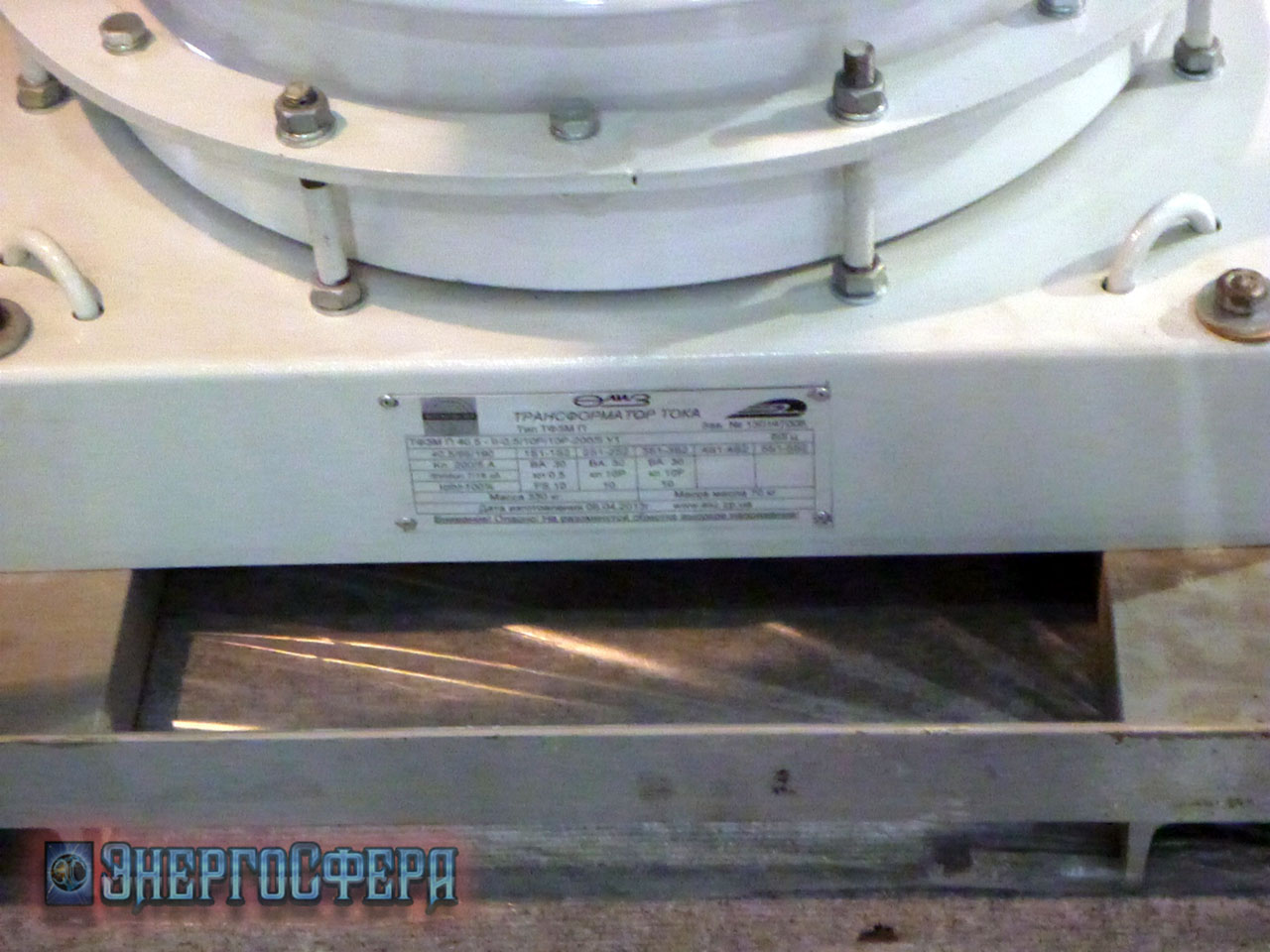

• Шильдик трансформатора ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1 Шильдик трансформатора ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1

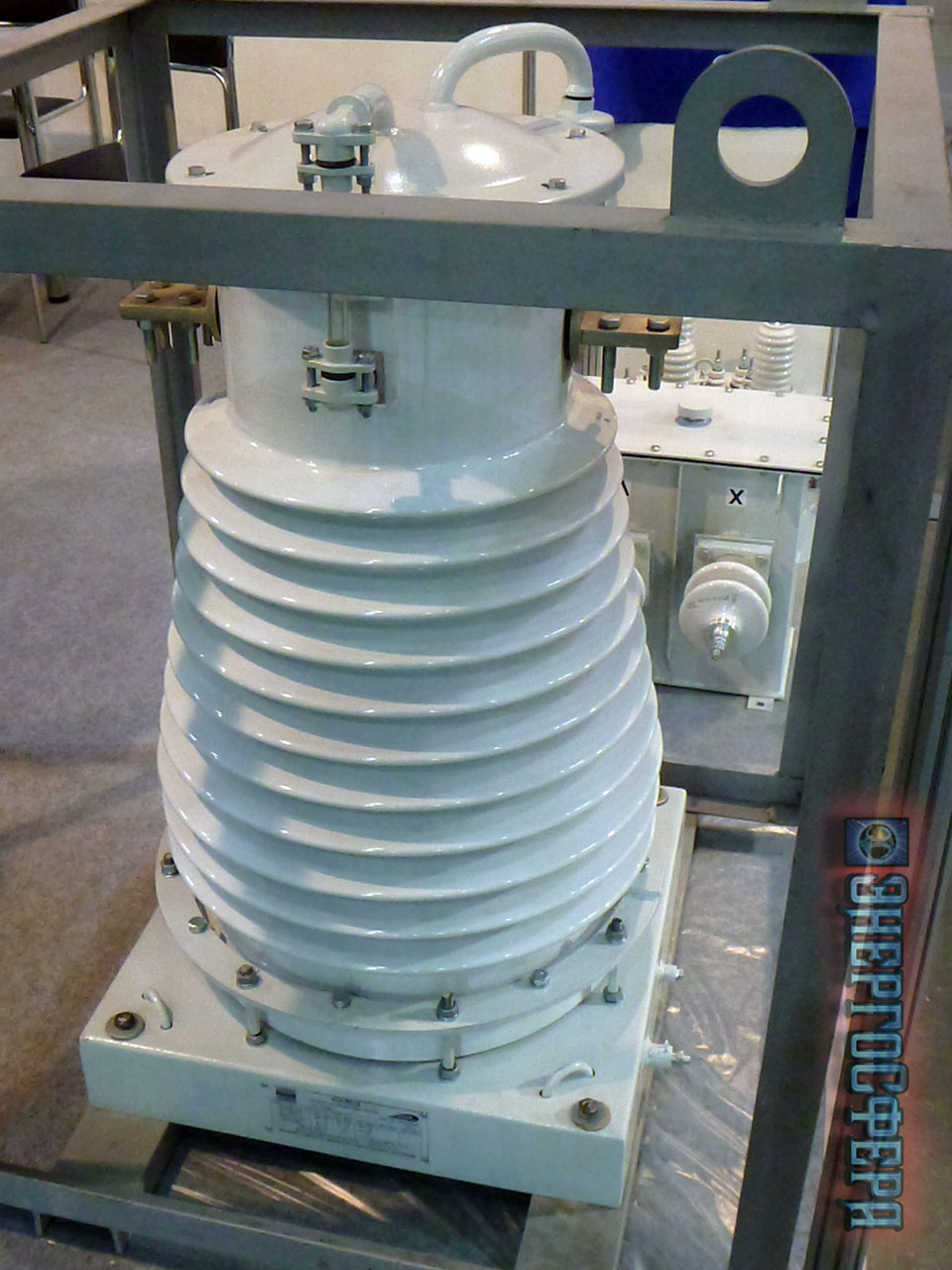

• Трансформатор ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1 Трансформатор ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1

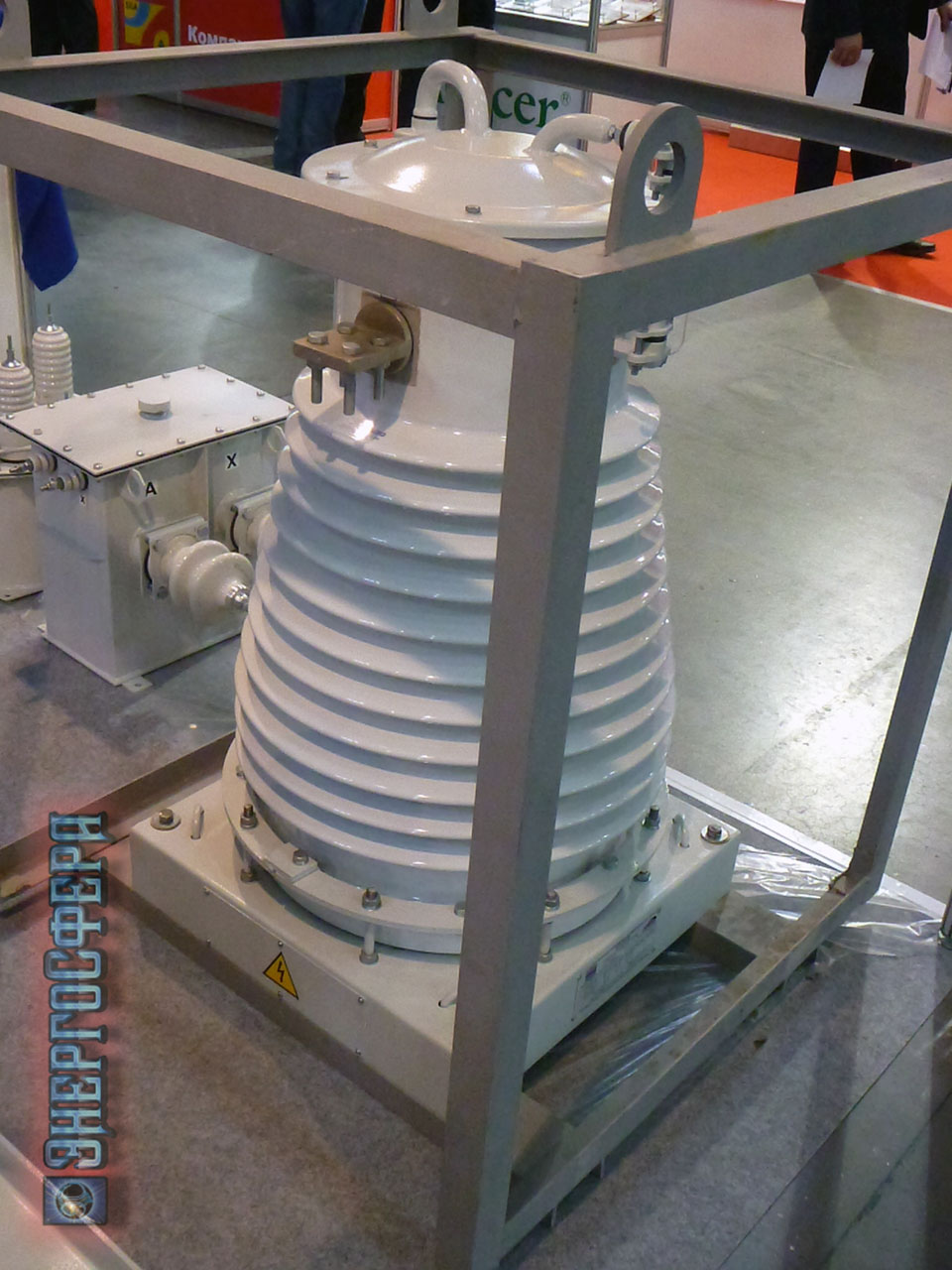

• Трансформатор ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1 Трансформатор ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1
• Трансформатор ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1 Трансформатор ТФЗМ П-40,5-II-0,5/10Р/10Р-200/5 У1
•

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/maslyanye-izmeritelnye-transformatory-toka-35kv/transformator-tfzm-p-40-5-ii.html#sigProId9b4098b620

Заявки на Трансформатор ТФЗМ П-40,5-II принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
