Трансформатор ТДЗРЛ-0,66-1

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТДЗРЛ-0,66-1Трансформатор ТДЗРЛ-0,66-1 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТДЗРЛ-0,66-1 устанавливают в комплектные распределительные устройства.  Трансформаторы ТДЗРЛ-0,66-1 (аналог трансформатора ТЗРЛ-125) пригодны для установки на АС.

Основной принцип работы. В окне трансформатора расположен трехфазный кабель. В нормальном режиме работы все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.

Трансформатор ТДЗРЛ-0,66-1 изготавливают в климатическом исполнении “У”, "УХЛ" или "Т", категории размещения 2 или 3 и его необходимо эксплуатировать при следующих условиях:
Чертеж трансформатора ТДЗРЛ-0,66-1
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения "У" и от +60°C до -10°C для исполнения "Т";
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;

- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатораТДЗРЛ-0,66-1
Трансформатор ТДЗРЛ-0,66-1. Основные технические характеристики:
Параметр Величина
Напряжение сети, В 660*
Частота сети, Гц 50
Коэффициент трансформации 30/1
Односекундный ток термической стойкости, А 140

Наименование реле Шкала реле, А Ток уставки, А Чувствительность срабатывания защиты по первичному току, А
с одним включенным трансформатором 2 последовательно включенных трансформатора 2 параллельно включенных трансформатора
РТ-40/0,2 0,1-0,2 0,1 25 30 45
РТЗ-51 0,02-0,1 0,03 3 4 4,5
Трансформатор ТДЗРЛ-0,66-1 так-же предназначен для работы с микропроцессорными реле типа БМРЗ - производитель НТЦ “Механотроника”, типа 75J60 – производитель “Siemens”, типа P120, P140 – производитель “Alstom”.

* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.

Конструкция трансформатора ТДЗРЛ-0,66-1.  Трансформатор ТДЗРЛ-0,66-1 изготавливается в литом корпусе с диаметром окна 125мм. Трансформатор имеет вид разъемной конструкции. Роль первичной обмотки выполняет  трехфазный кабель, который пропускается через окно трансформатора. Вторичная обмотка тороидального типа намотана на разрезной магнитопровод, помещена в корпус, и заливается эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Для соединения разрезных частей трансформатора служат шпильки. Для крепления трансформатора на месте установки служат втулки с резьбовыми отверстиями, расположенные в нижней части трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Видео: трансформатор ТДЗРЛ-0,66-1:

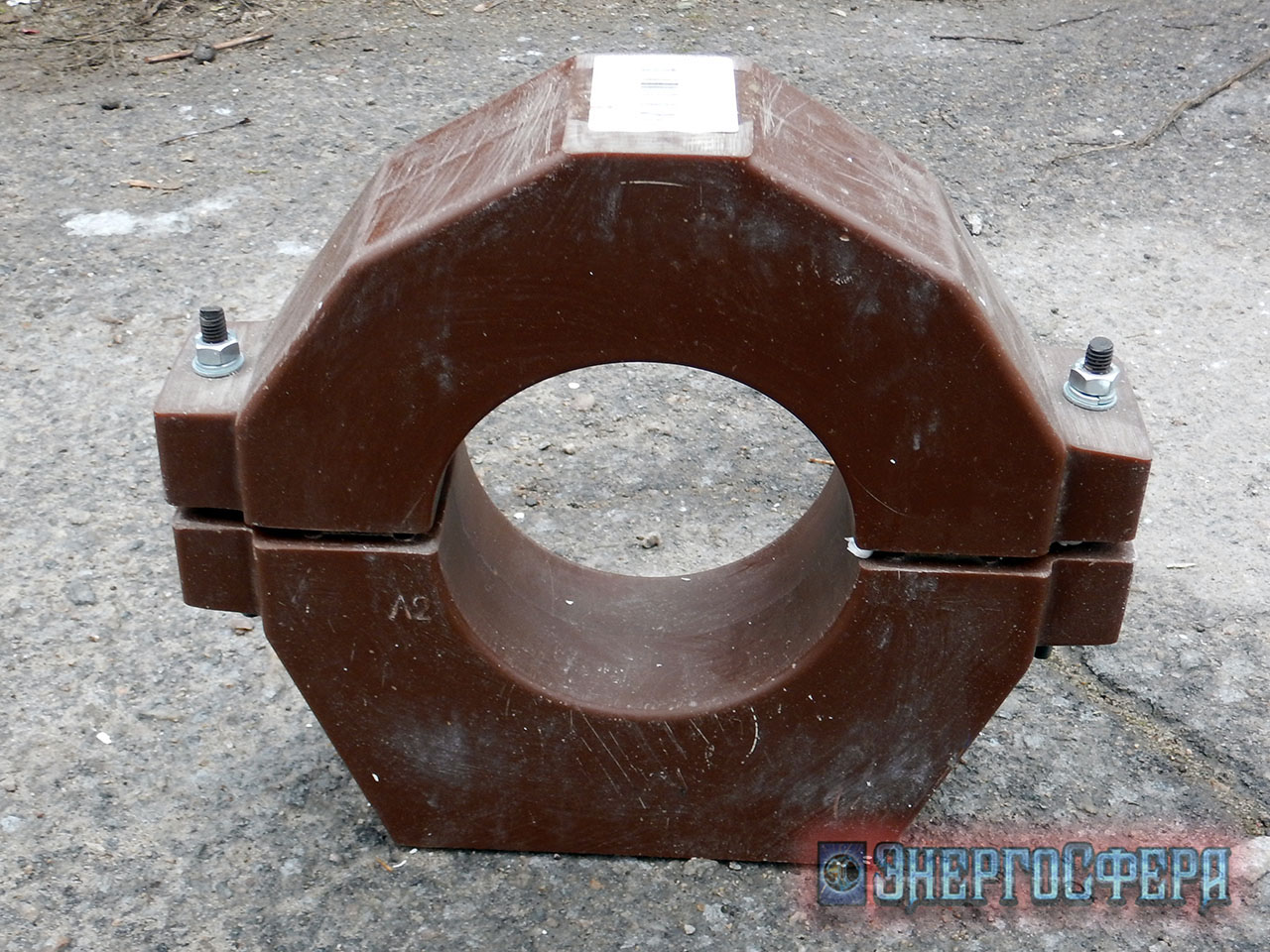

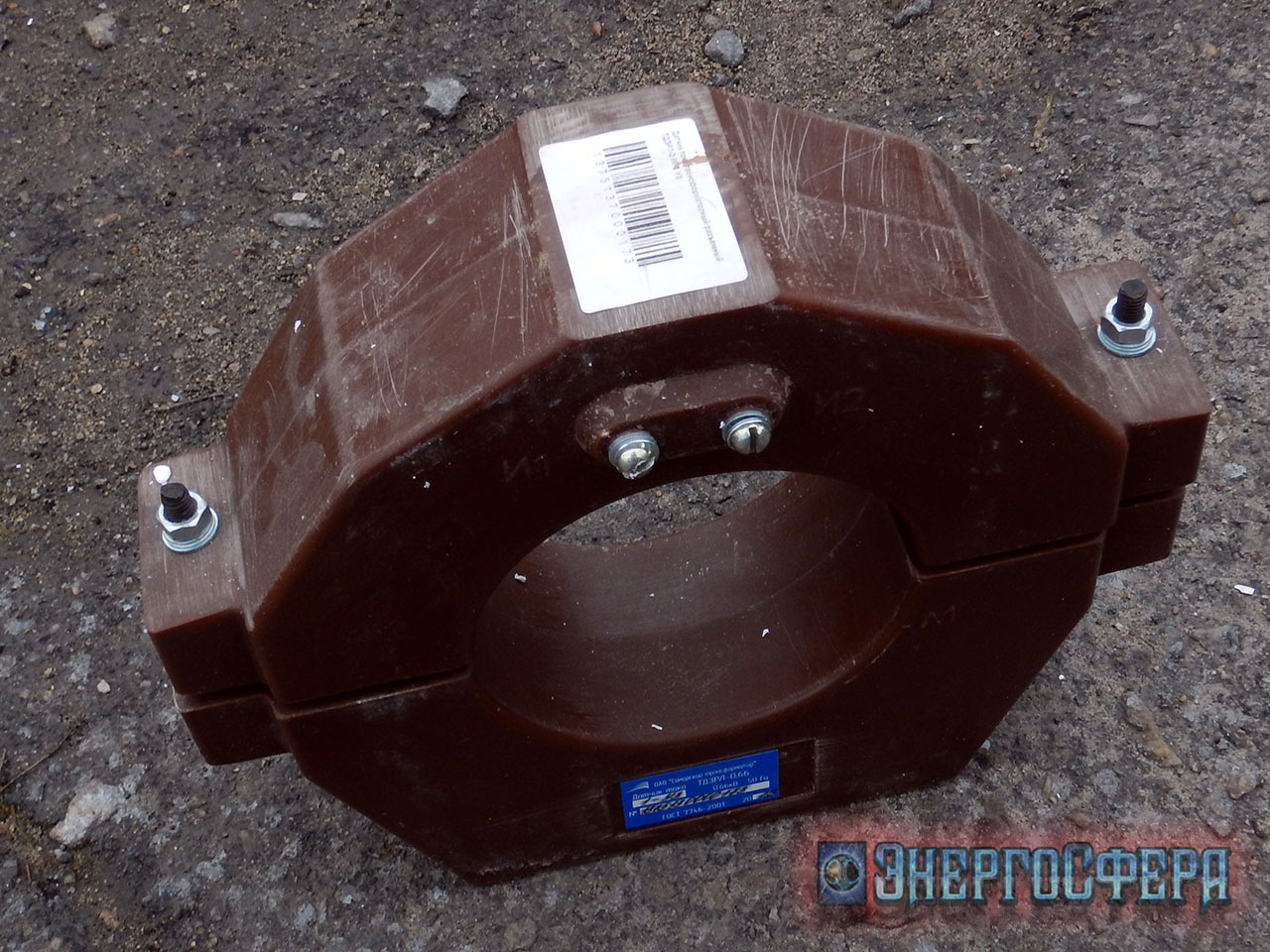

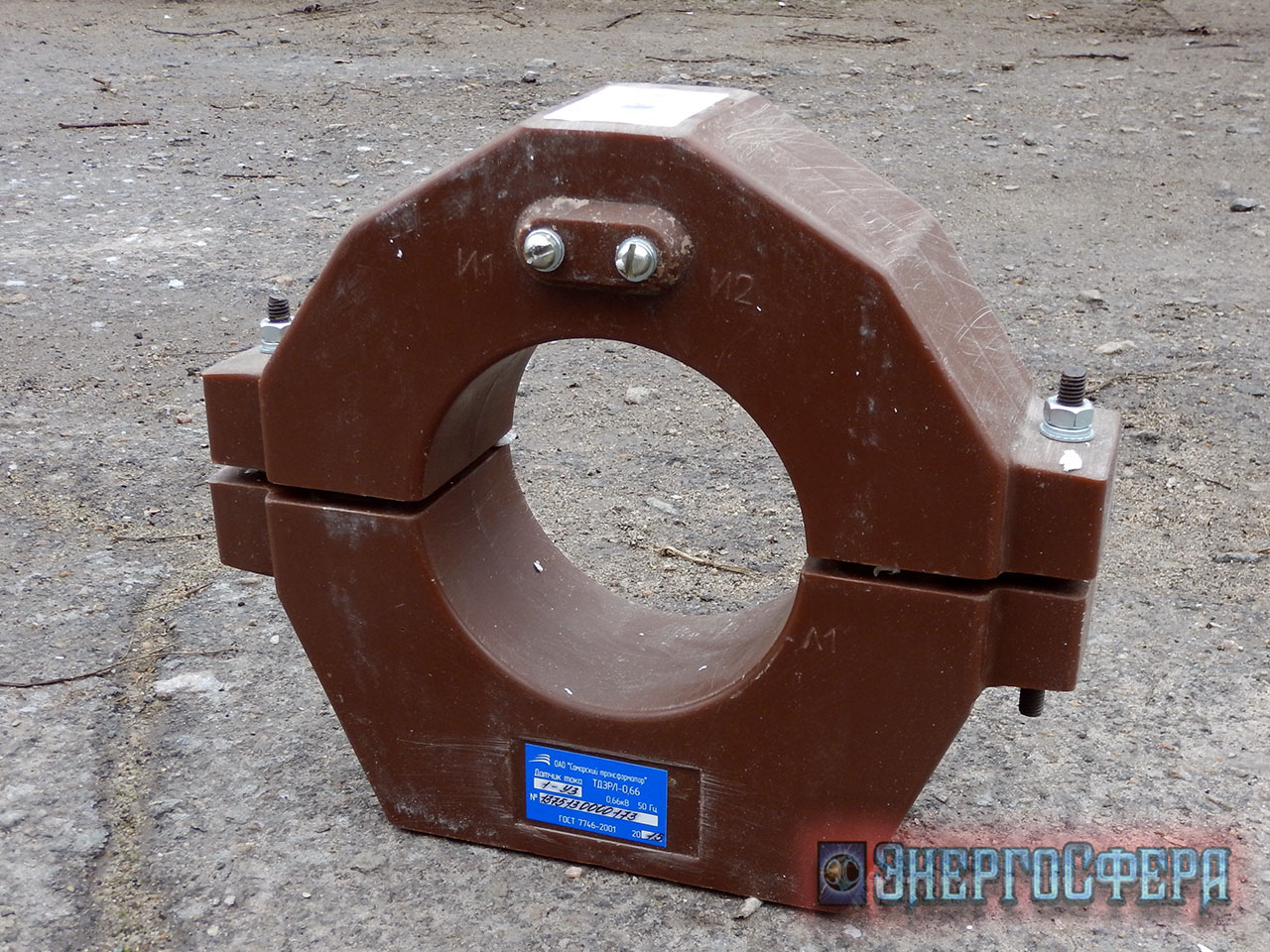

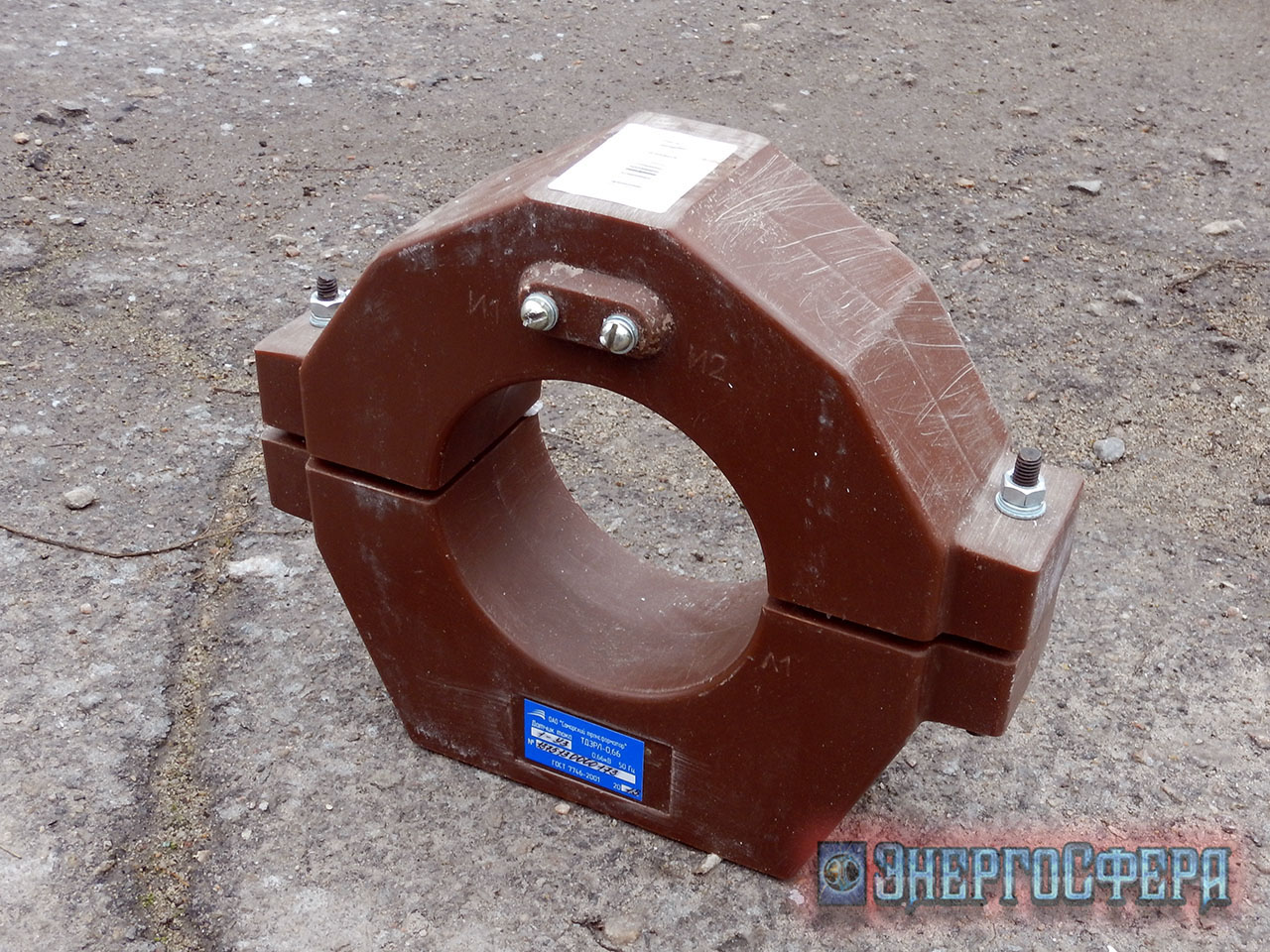

Фото трансформатора ТДЗРЛ-0,66-1:
Чтобы заказать трансформатор ТДЗРЛ-0,66-1 звоните в компанию ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
