Трансформатор ТДЗЛК-0,66-3

Трансформатор ТДЗЛК-0,66-3Трансформатор ТДЗЛК-0,66-3 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТДЗЛК-0,66-3 устанавливают в комплектные распределительные устройства.  Трансформаторы ТДЗЛК-0,66-3 (аналог трансформатора ТЗЛ-200) пригодны для установки на АС.

Основной принцип работы. В окне трансформатора расположен трехфазный кабель. В нормальном режиме работы все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.

Трансформатор ТДЗЛК-0,66-3 изготавливают в климатическом исполнении “У”, "УХЛ" или "Т", категории размещения 2 или 3 и его необходимо эксплуатировать при следующих условиях:
Чертеж трансформатора ТДЗЛК-0,66-3
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения "У" и от +60°C до -10°C для исполнения "Т";
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;

- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ТДЗЛК-0,66-3

Трансформатор ТДЗЛК-0,66-3. Основные технические характеристики:
Параметр Величина
Напряжение сети, В 660*
Частота сети, Гц 50
Коэффициент трансформации 60/1
Односекундный ток термической стойкости, А 140

Наименование реле Шкала реле, А Ток уставки, А Чувствительность срабатывания защиты по первичному току, А
с одним включенным трансформатором 2 последовательно включенных трансформатора 2 параллельно включенных трансформатора
РТ-40/0,2 0,1-0,2 0,1 - 10,2 12,5
РТЗ-51 0,02-0,1 0,03 2,8 3,2 4,8
Трансформатор ТДЗЛК-0,66-3 так-же предназначен для работы с микропроцессорными реле типа БМРЗ - производитель НТЦ “Механотроника”, типа 75J60 – производитель “Siemens”, типа P120, P140 – производитель “Alstom”.

* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.

Конструкция трансформатора ТДЗЛК-0,66-3.  Трансформатор ТДЗЛК-0,66-3 изготавливается в литом корпусе с диаметром окна 206мм. Трансформатор изготовлен в виде опорной конструкции. Роль первичной обмотки выполняет  трехфазный кабель, который пропускается через окно трансформатора. Вторичную обмотку тороидального типа наматывают на магнитопровод, помещают в корпус, и заливают эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля.

Видео: трансформатор ТДЗЛК-0,66-3:

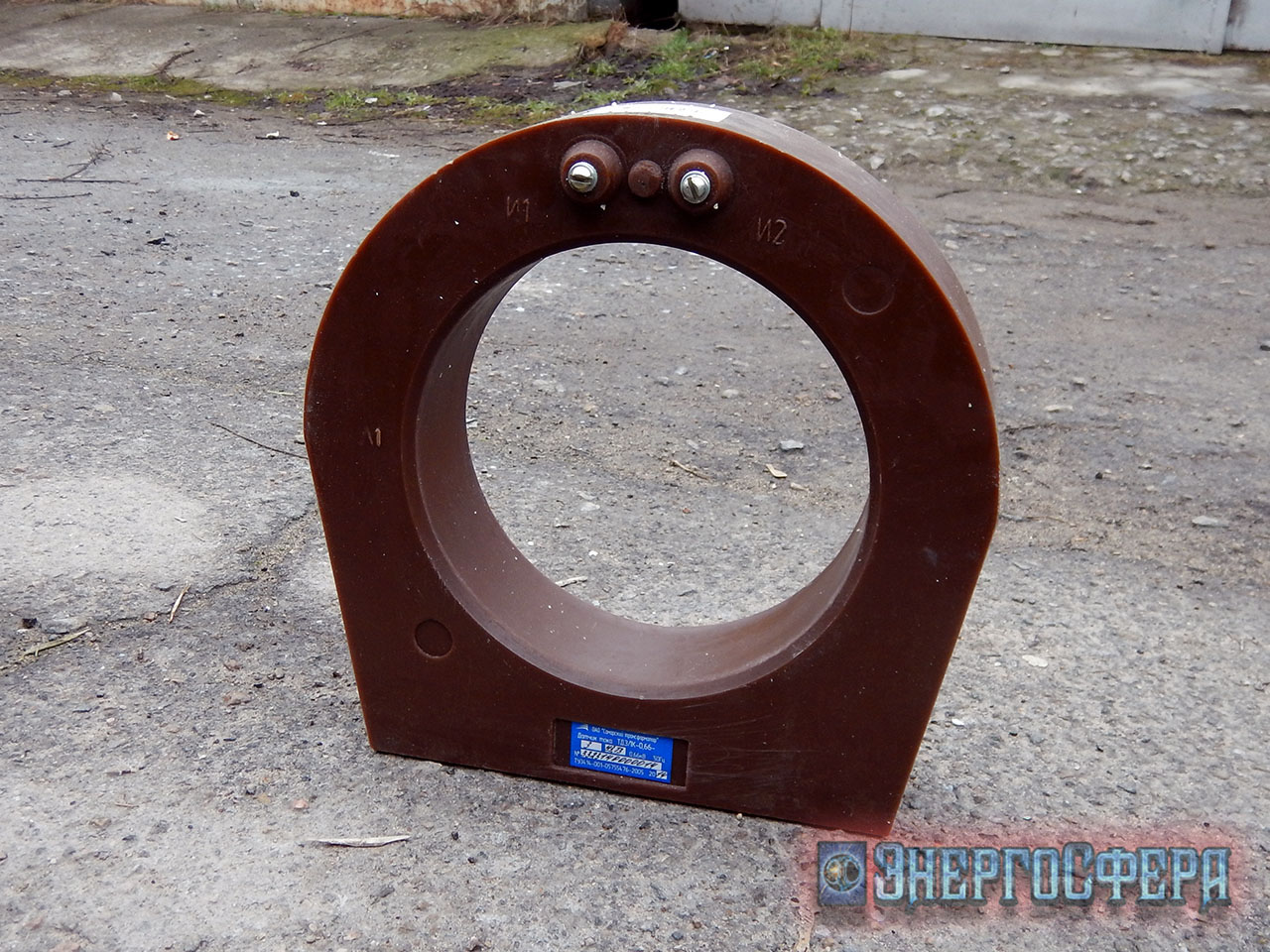

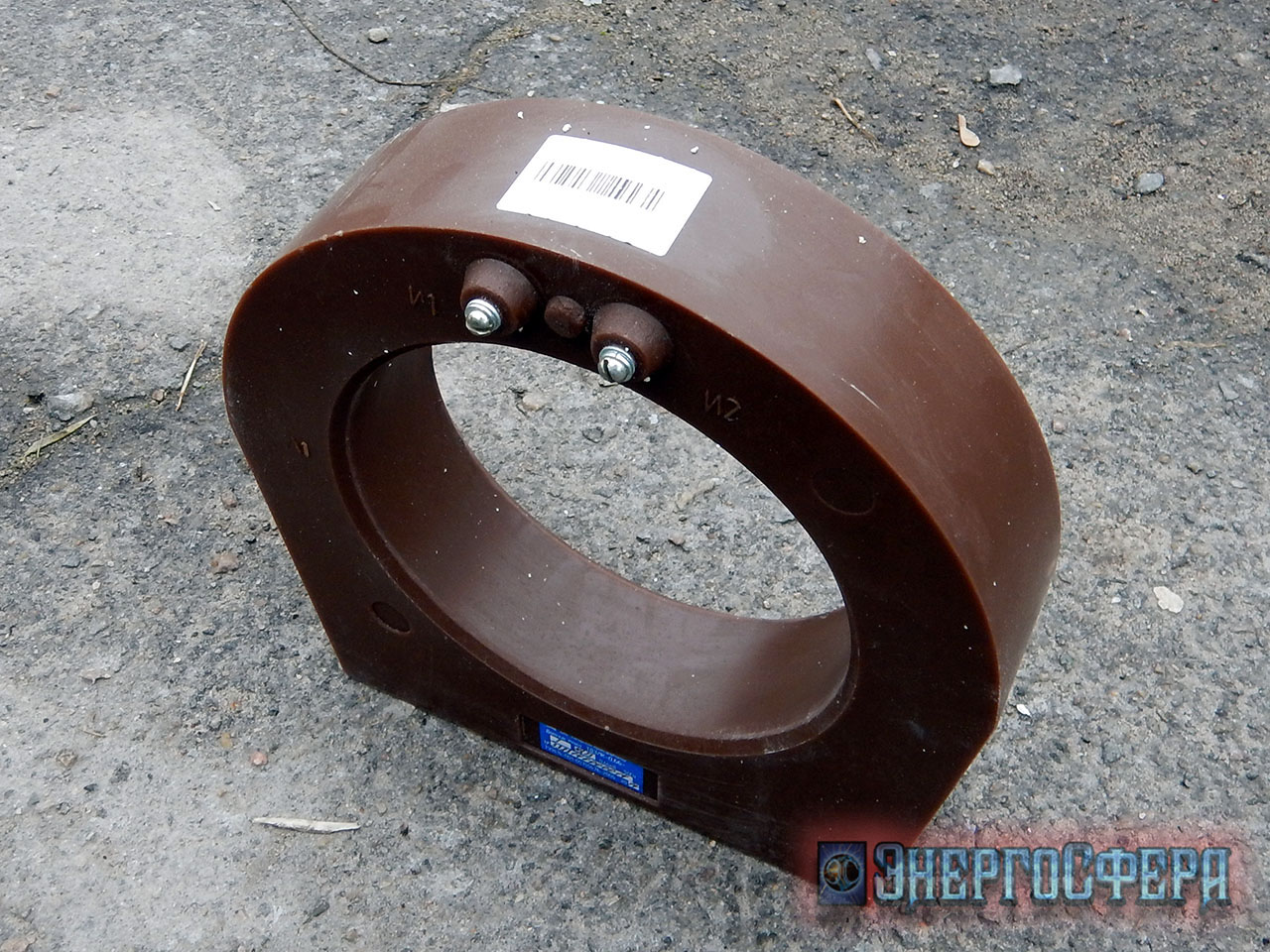

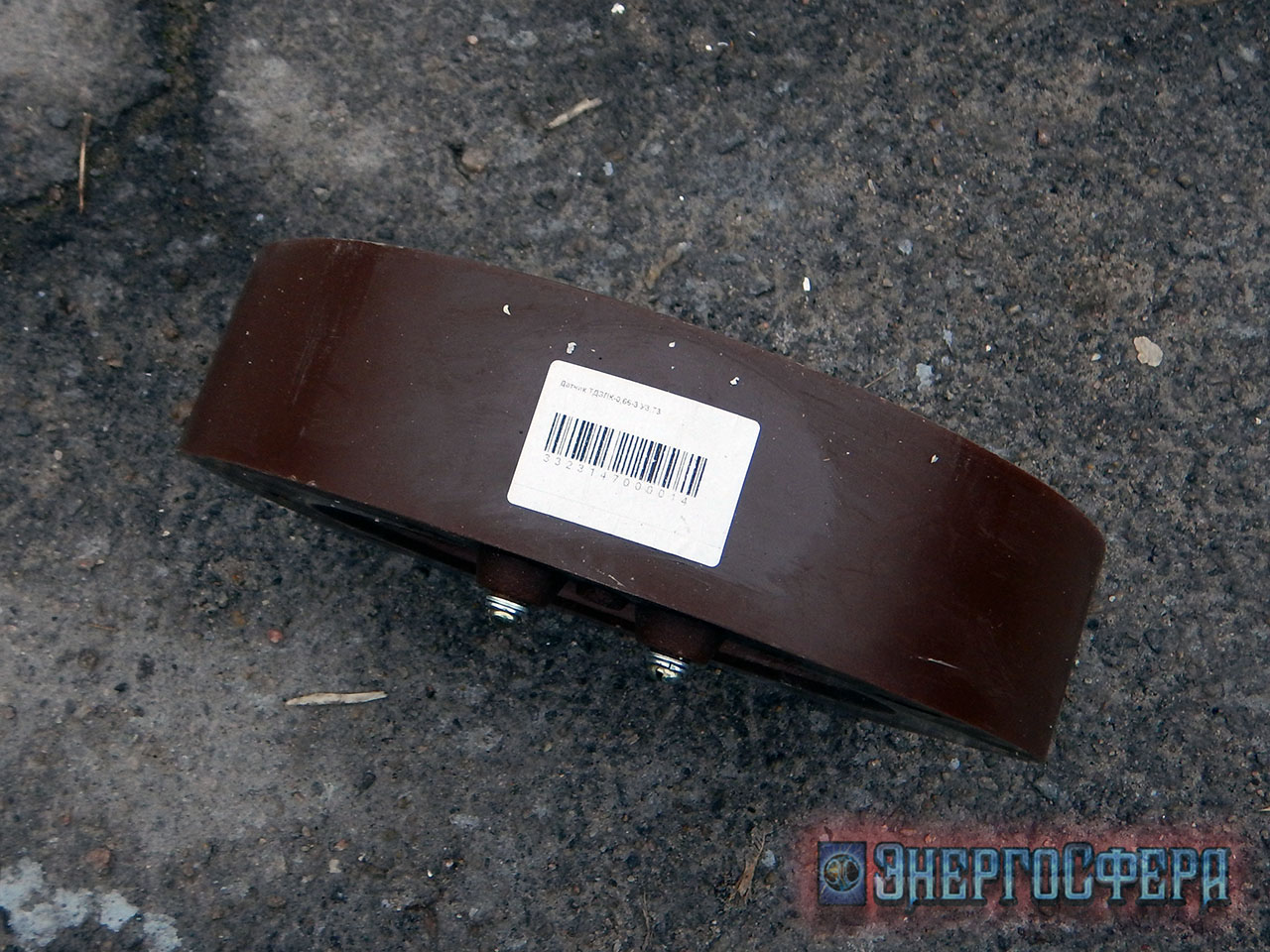

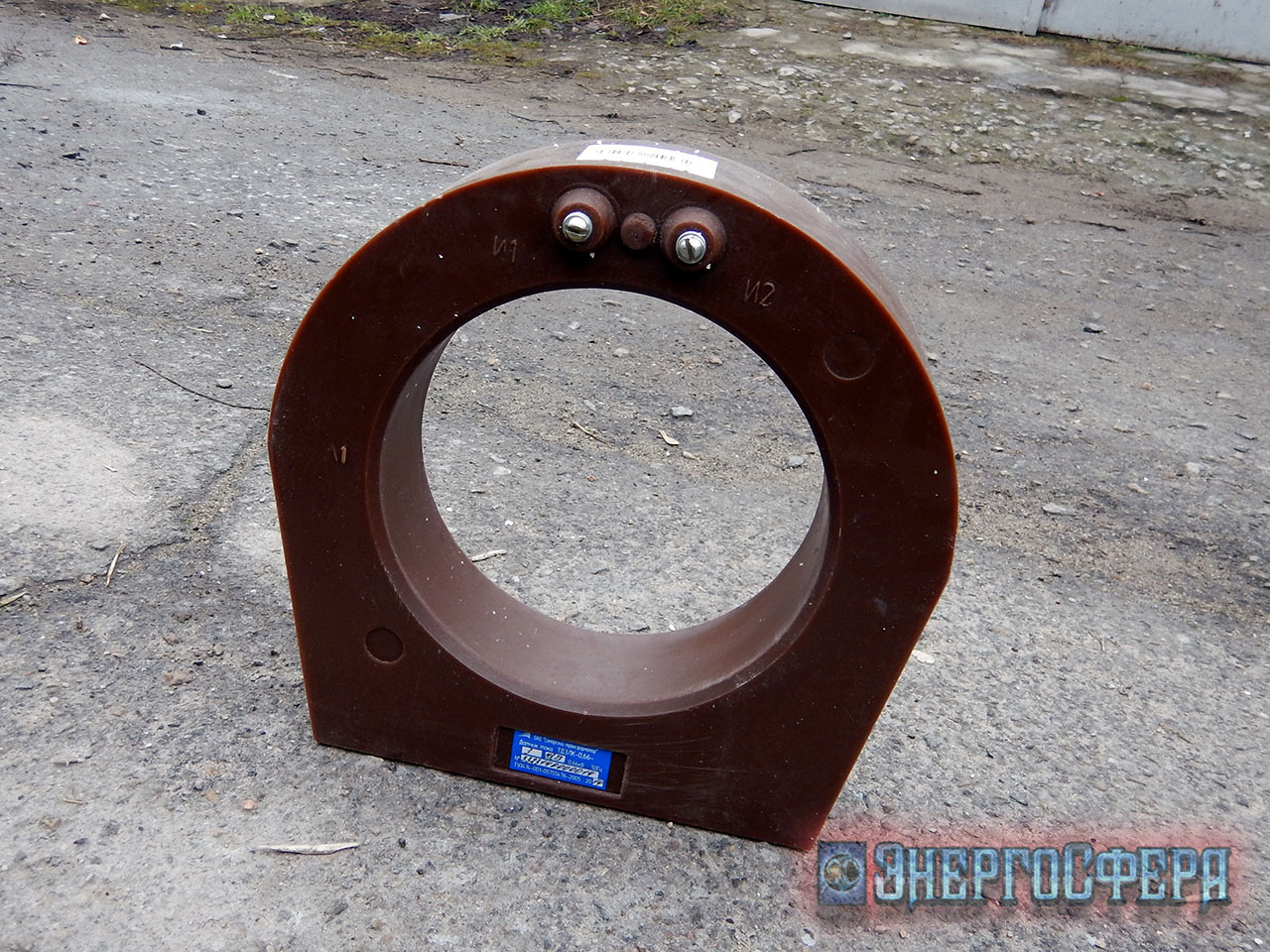

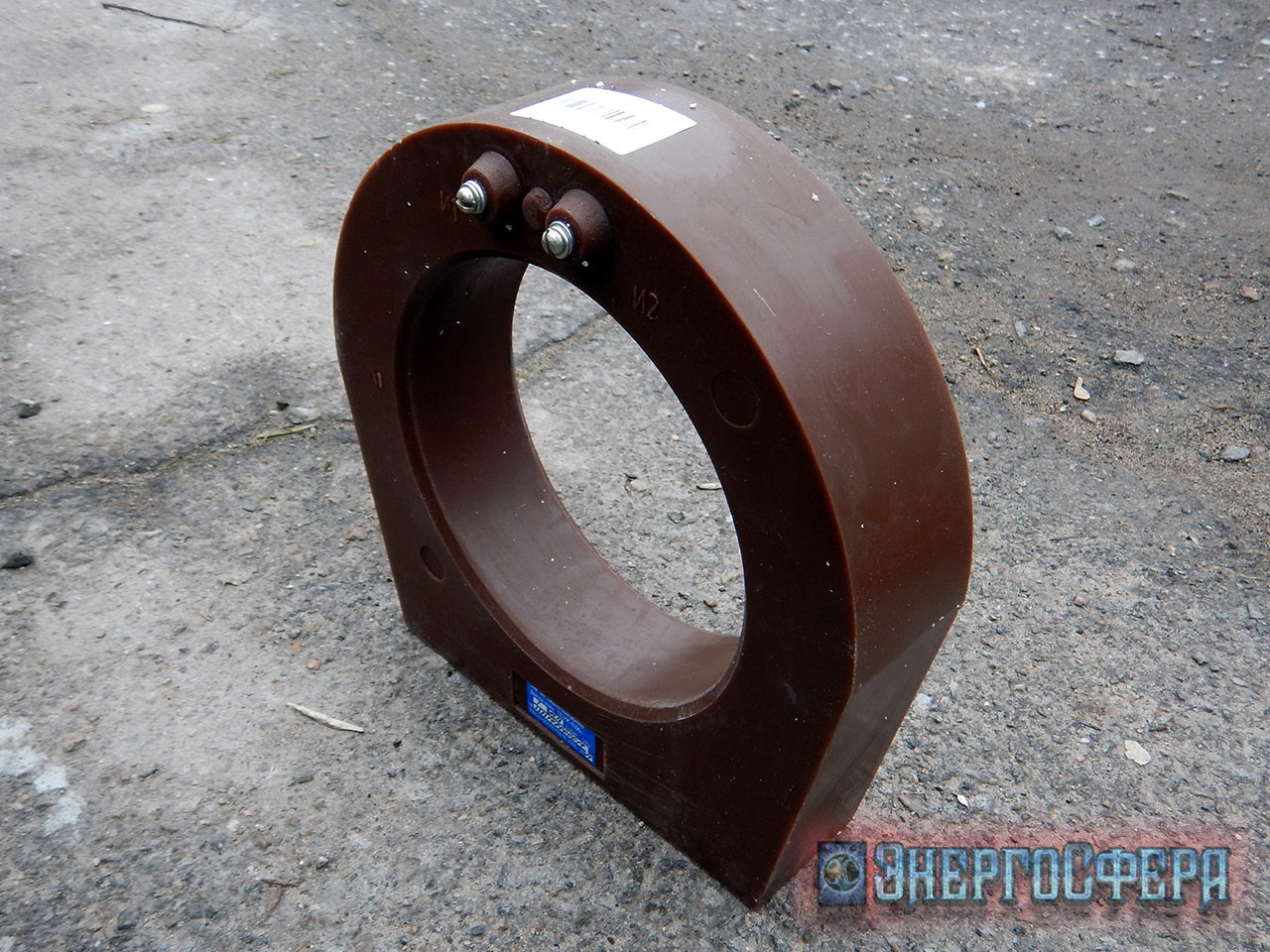

Фото трансформатора ТДЗЛК-0,66-3:

Заявки на Трансформатор ТДЗЛК-0,66-3 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
