Трансформатор ТЗЛЭ-125 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТЗЛЭ-125 устанавливают в комплектные распределительные устройства.
Основной принцип работы. В окне трансформатора расположен трехфазный кабель. При нормальных условиях все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. Результирующее магнитное поле вокруг кабеля равно нулю. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.
Трансформатор ТЗЛЭ-125 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

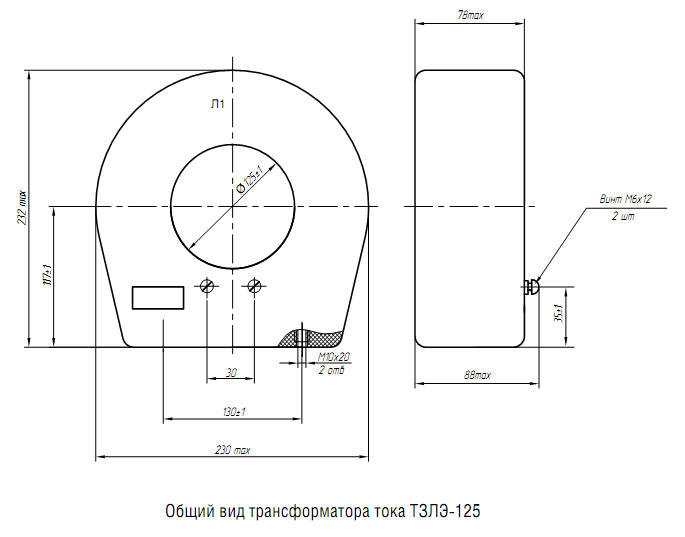

Чертеж, габаритные и установочные размеры трансформатора ТЗЛЭ-125
Основные технические характеристики трансформаторов ТЗЛЭ-125:
| Параметр | Величина |
| Напряжение сети, В | 660* |
| Частота сети, Гц | 50 |
| Коэффициент трансформации | 30/1 |
| Односекундный ток термической стойкости, А | 140 |
Значение испытательного одноминутного напряжения, кВ
| 3
|
| Значение чувствительности защиты по первичному току (при работе с РТЗ-51 с уставкой 0,032 А и сопротивлении соединительных проводов не более 1 Ом) - включен один трансформатор - 2 последовательно соединенных трансформатора - 2 параллельно соединенных трансформатора
| 2,8 3,2 4,8
|
* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.
Конструкция трансформатора ТЗЛЭ-125. Трансформатор ТЗЛЭ-125 изготавливается в литом корпусе с диаметром окна 125мм. Трансформатор имеет вид опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается через окно трансформатора. Вторичная обмотка тороидального типа намотана на магнитопровод, помещена в корпус, и заливается эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Для крепления трансформатора на месте установки служат втулки с резьбовыми отверстиями, расположенные в нижней части трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.
Видео трансформатора ТЗЛЭ-125:

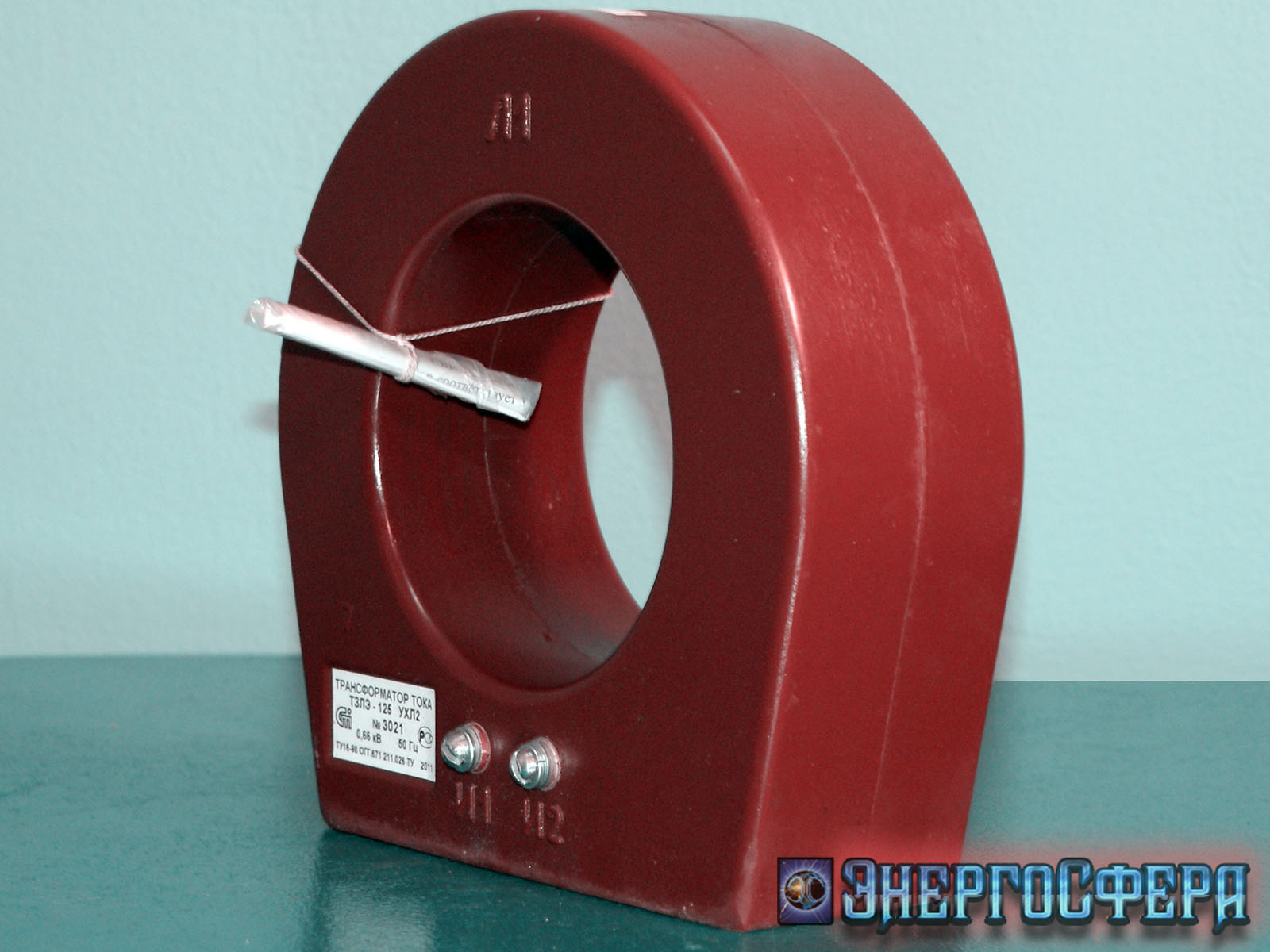

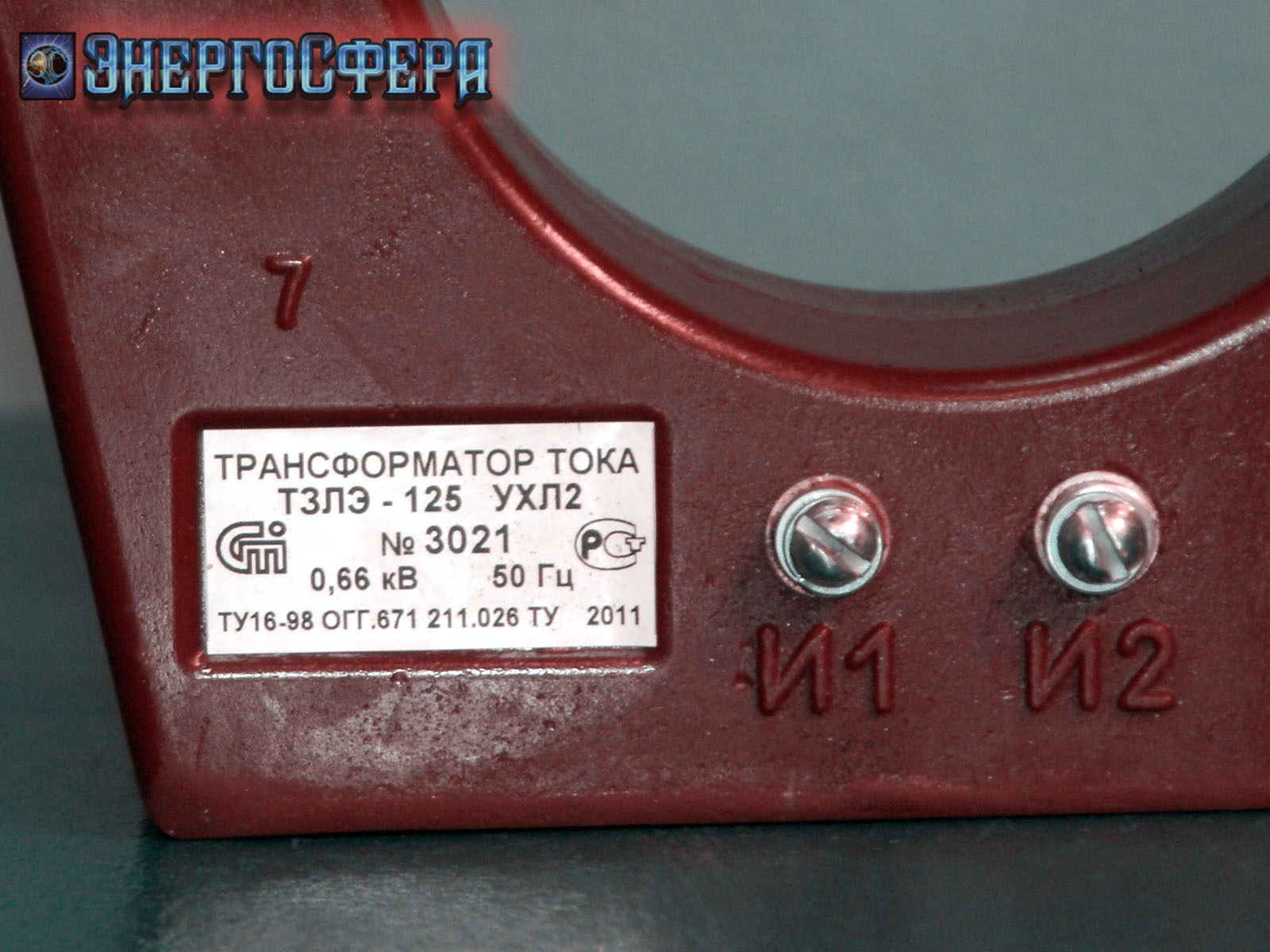

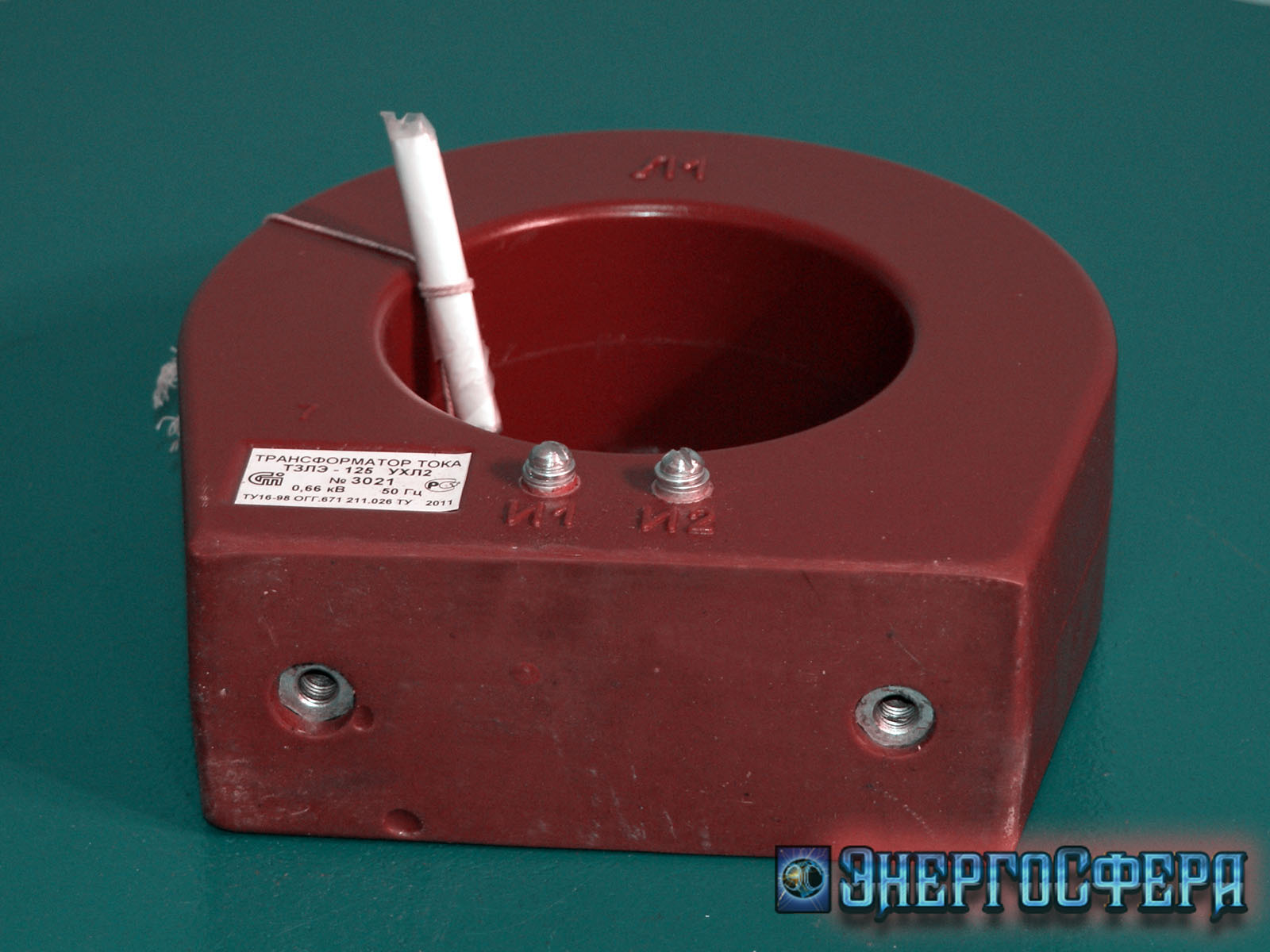

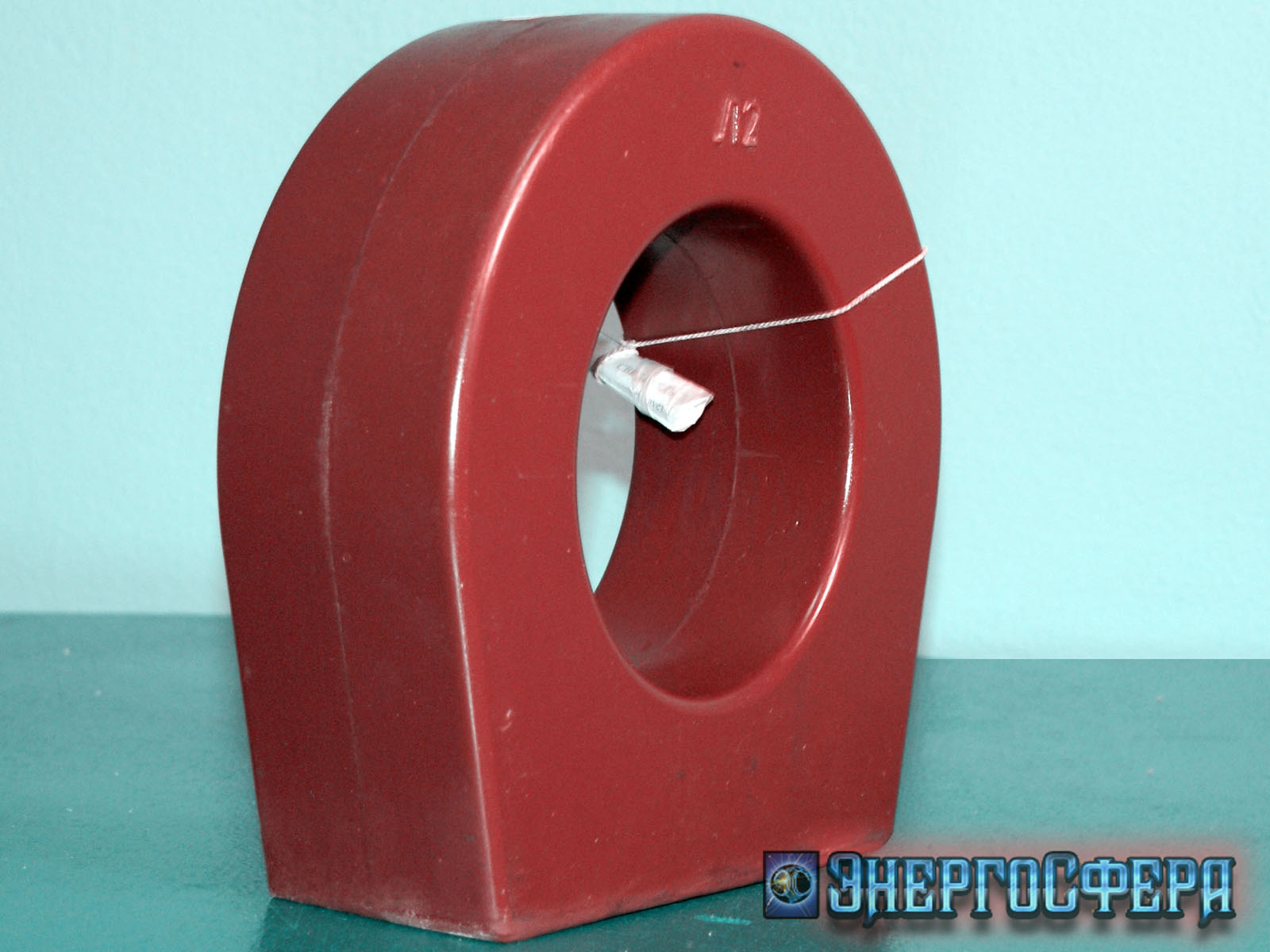

Фото трансформатора ТЗЛЭ-125:
Автор: Денис Ярошенко
