Трансформатор ТЗРЛ-70

Трансформатор ТЗРЛ-70 предназначен для передачи сигнала приборам и устройствам релейной защиты, автоматики, сигнализации и управления. Устанавливается в комплектных распределительных устройствах на кабель диаметром до 70мм.

Трансформатор ТЗРЛ-70 изготавливают 2-х типов. 1 тип - трансформатор тока нулевой последовательности, 2 тип - трансформатор тока для защиты. Трансформатор тока нулевой последовательности используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор тока для защиты используется для передачи сигнала об аварийном состоянии (токи перегрузки, токи короткого замыкания) в линии электропередачи или электрооборудовании.

Основной принцип работы трансформатора тока нулевой последовательности. В окне трансформатора расположен трехфазный кабель. При нормальных условиях все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. Результирующее магнитное поле вокруг кабеля равно нулю. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе, которое питает катушку реле. Таким образом осуществляется управление работой реле.

Трансформатор ТЗРЛ-70 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЗРЛ-70

Основные технические характеристики трансформаторов тока нулевой последовательности ТЗРЛ-70:

Параметр	Величина
Напряжение сети, В	660*
Частота сети, Гц	50
Коэффициент трансформации	30/1
Односекундный ток термической стойкости, А	140
Значение испытательного одноминутного напряжения, кВ	3

Наименование реле	Шкала реле, А	Ток уставки, А	Чувствительность срабатывания защиты по первичному току, А
Наименование реле	Шкала реле, А	Ток уставки, А	с одним включенным трансформатором	2 последовательно включенных трансформатора	2 параллельно включенных трансформатора
РТ-140/0,2	0,1-0,2	0,1	25	30	45
РТЗ-51	0,02-0,1	0,03	3	4	4,5

Значения чувствительности срабатывания защиты указаны для обмоток реле, соединенных параллельно и соединительных проводов сопротивлением не более 1 Ом.

Основные технические характеристики трансформаторов ТЗРЛ-70 для защиты:

Параметр	Величина
Значение номинального напряжения, кВ	0,66*
Значение наибольшего рабочего напряжения, кВ	0,8
Частота сети, Гц	50
Значение номинального первичного тока, А	600; 750; 800; 1000; 1200; 1500; 2000
Значение наибольшего рабочего первичного тока, А	630; 800; 800; 1000; 1250; 1600; 2000
Значение номинального вторичного тока, А	1
Количество вторичных обмоток, шт.	1
Значение номинальной вторичной нагрузки, при cosφ=0,8	3; 5; 10; 15; 20; 25; 30
Значение класса точности	5P; 10P
Значение односекундного тока термической стойкости, А	80
Значение номинальной предельной кратности вторичной обмотки, при номинальной вторичной нагрузке 30ВА и номинальном первичном токе: 600 750; 800; 1000 1200 1500 2000	9 11 13 15 17

* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.

Конструкция трансформатора ТЗРЛ-70. Трансформатор ТЗРЛ-70 изготавливается в литом корпусе с диаметром окна 70мм. Трансформатор имеет вид разъемной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается через окно трансформатора. Вторичная обмотка тороидального типа намотана на разрезной магнитопровод, помещена в корпус, и заливается эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Для соединения разрезных частей трансформатора служат шпильки. Для крепления трансформатора на месте установки служат втулки с резьбовыми отверстиями, расположенные в нижней части трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Видео трансформатора ТЗРЛ-70:

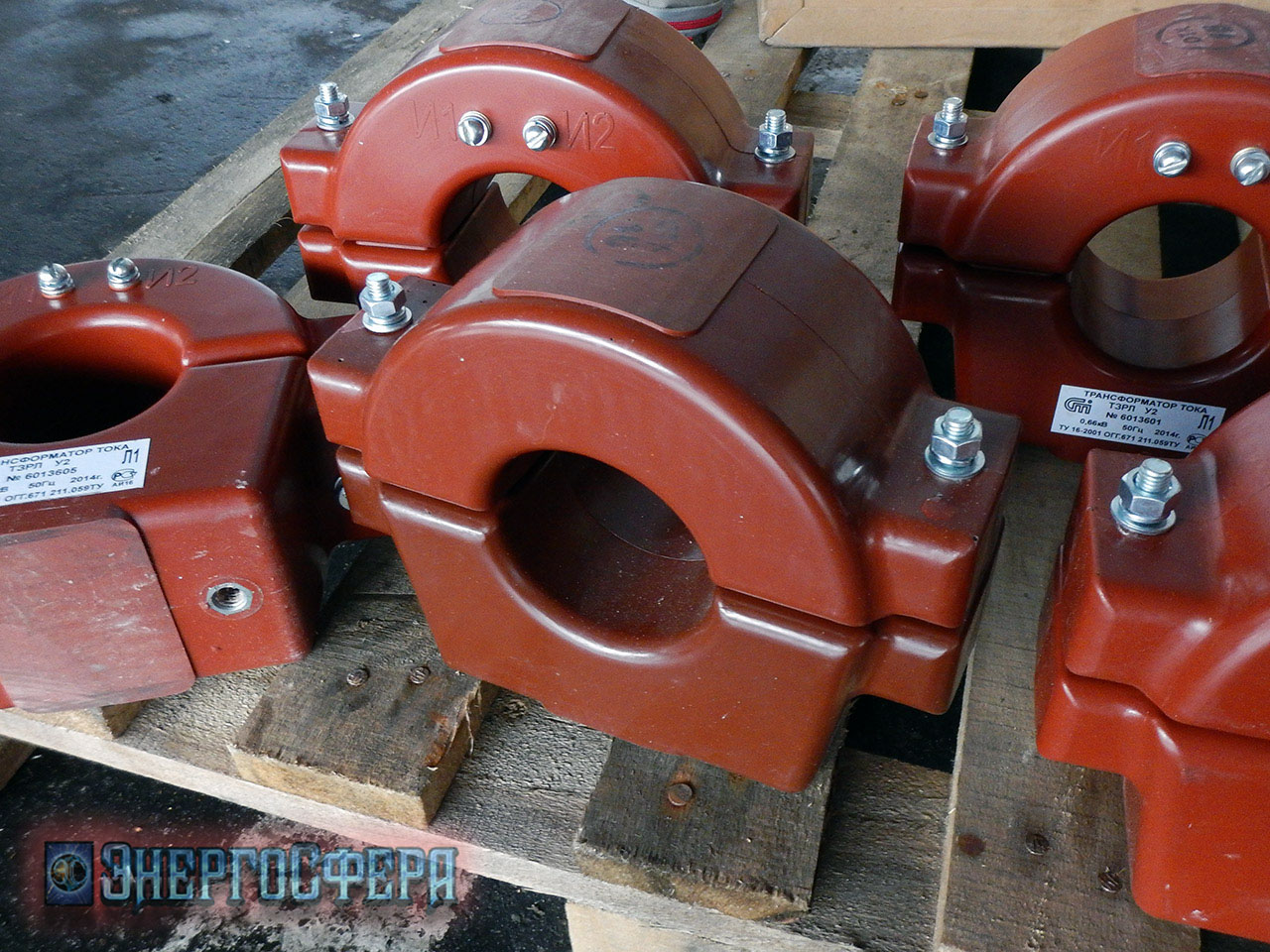

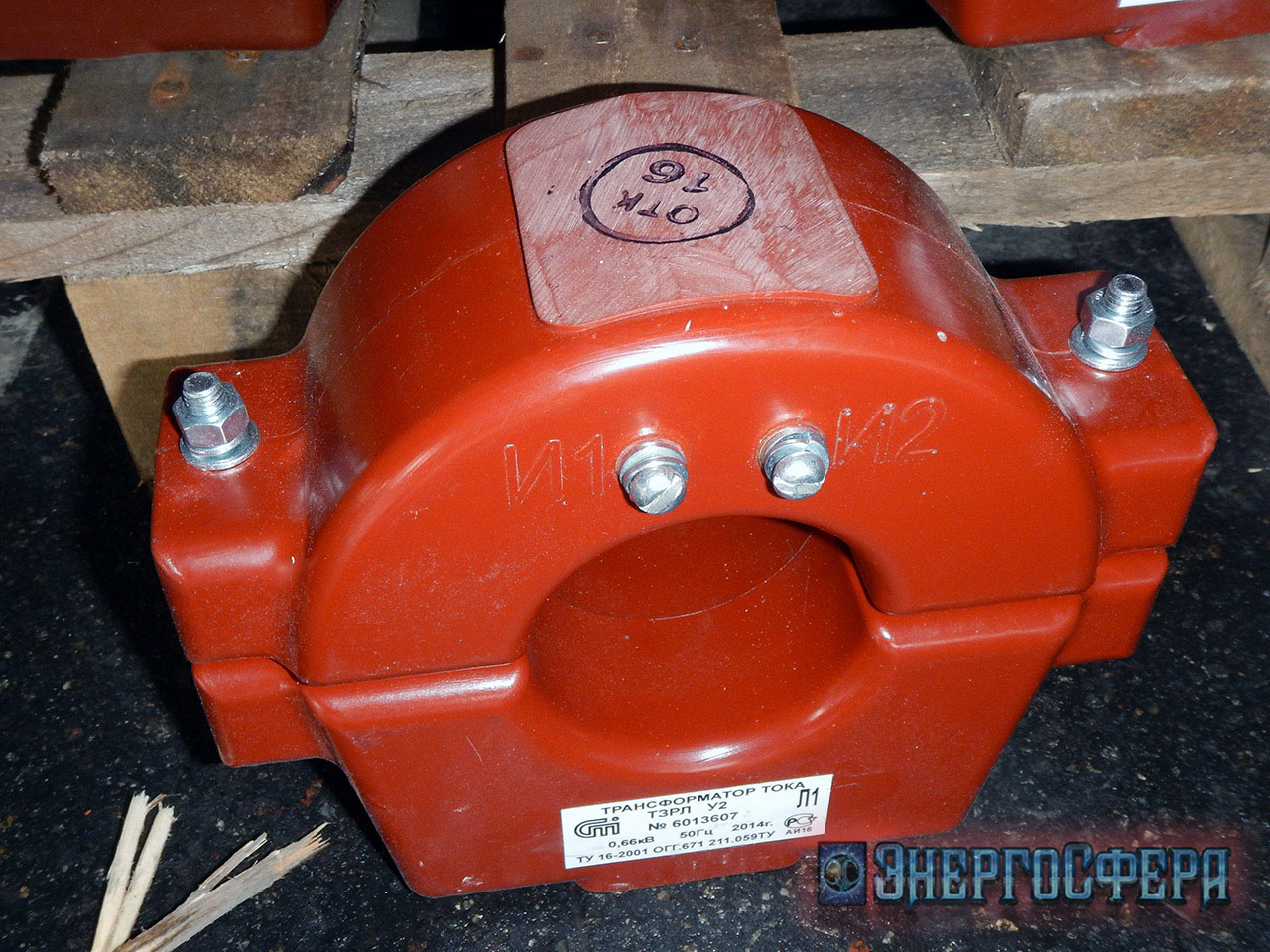

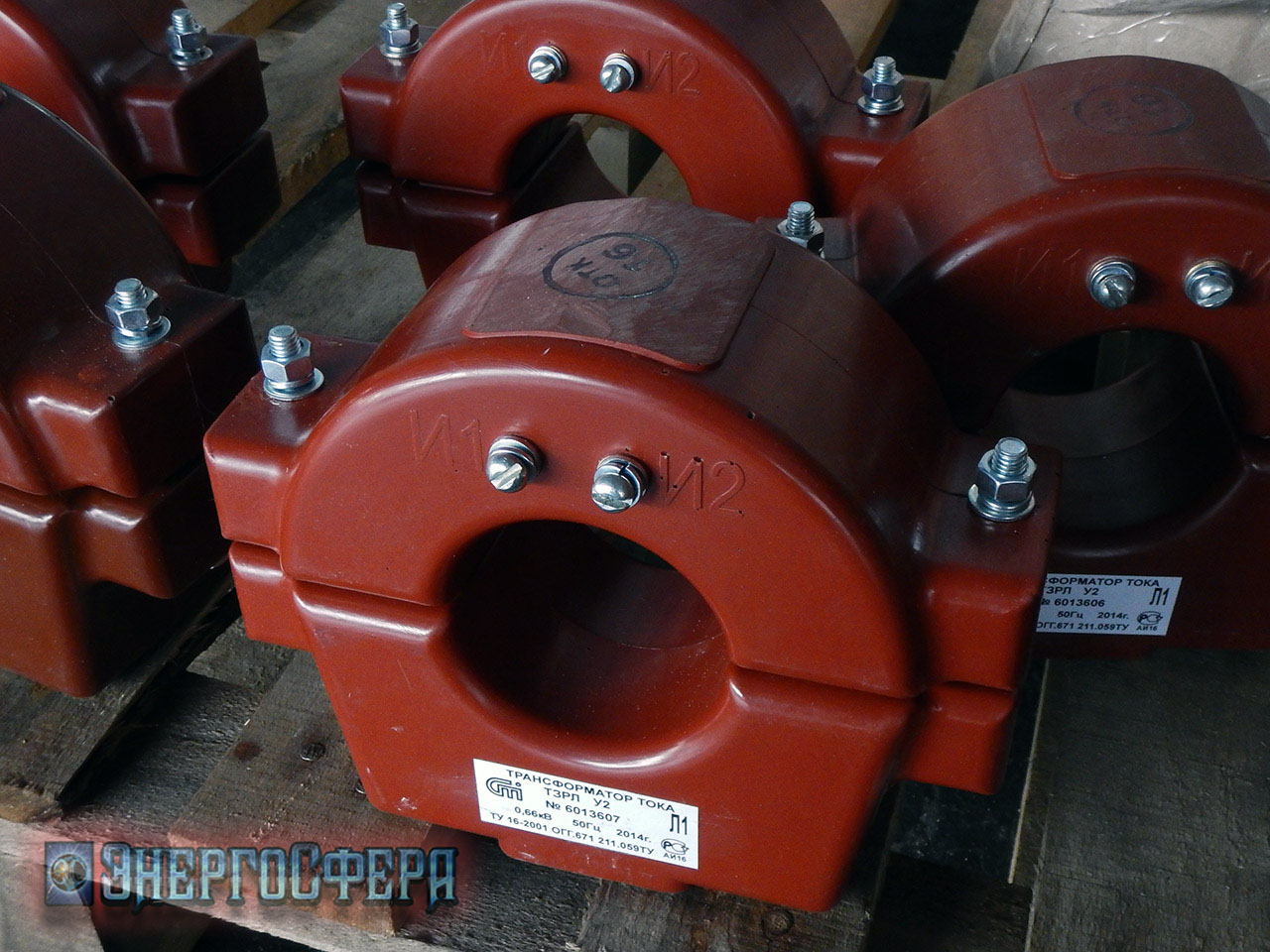

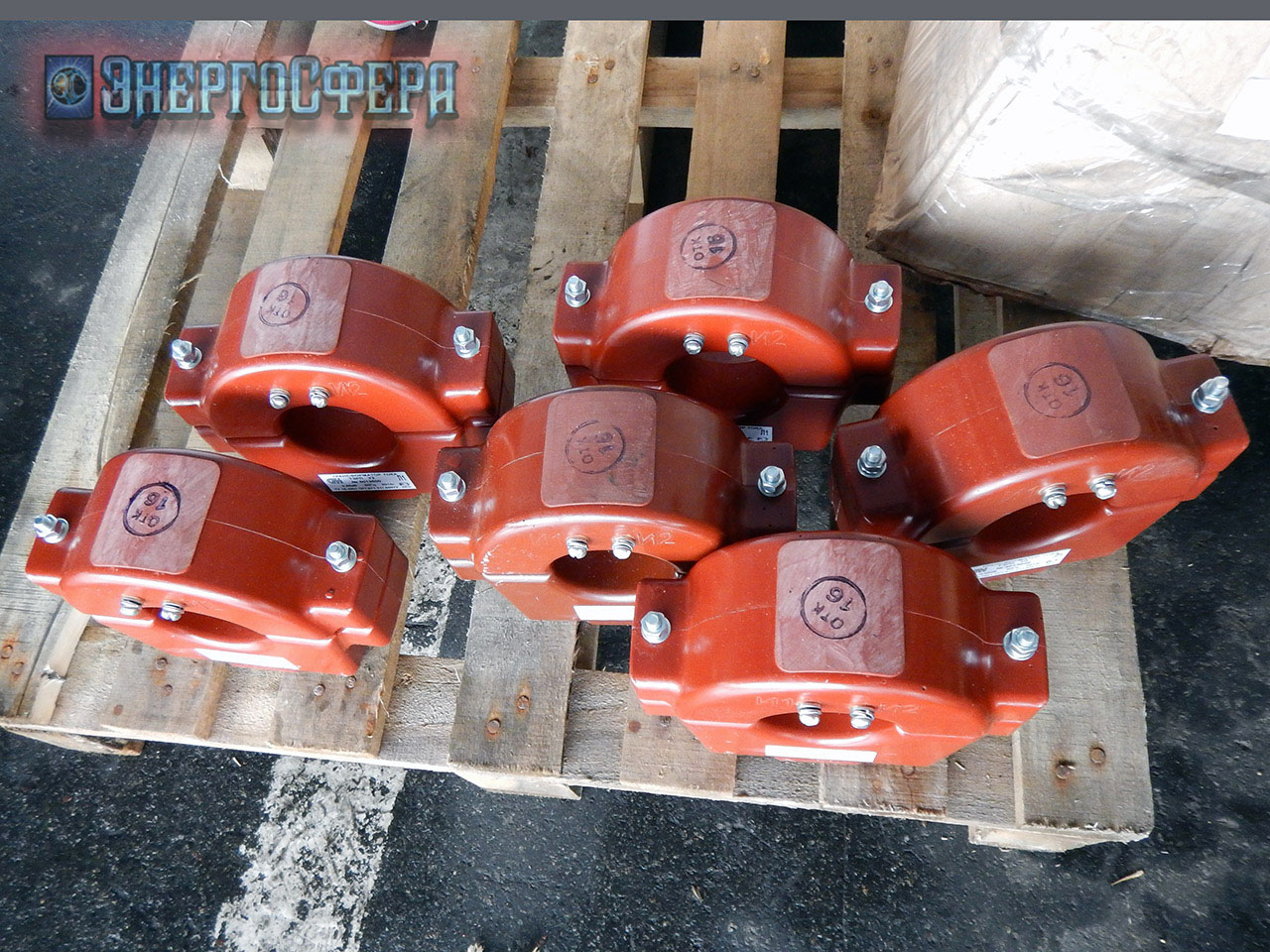

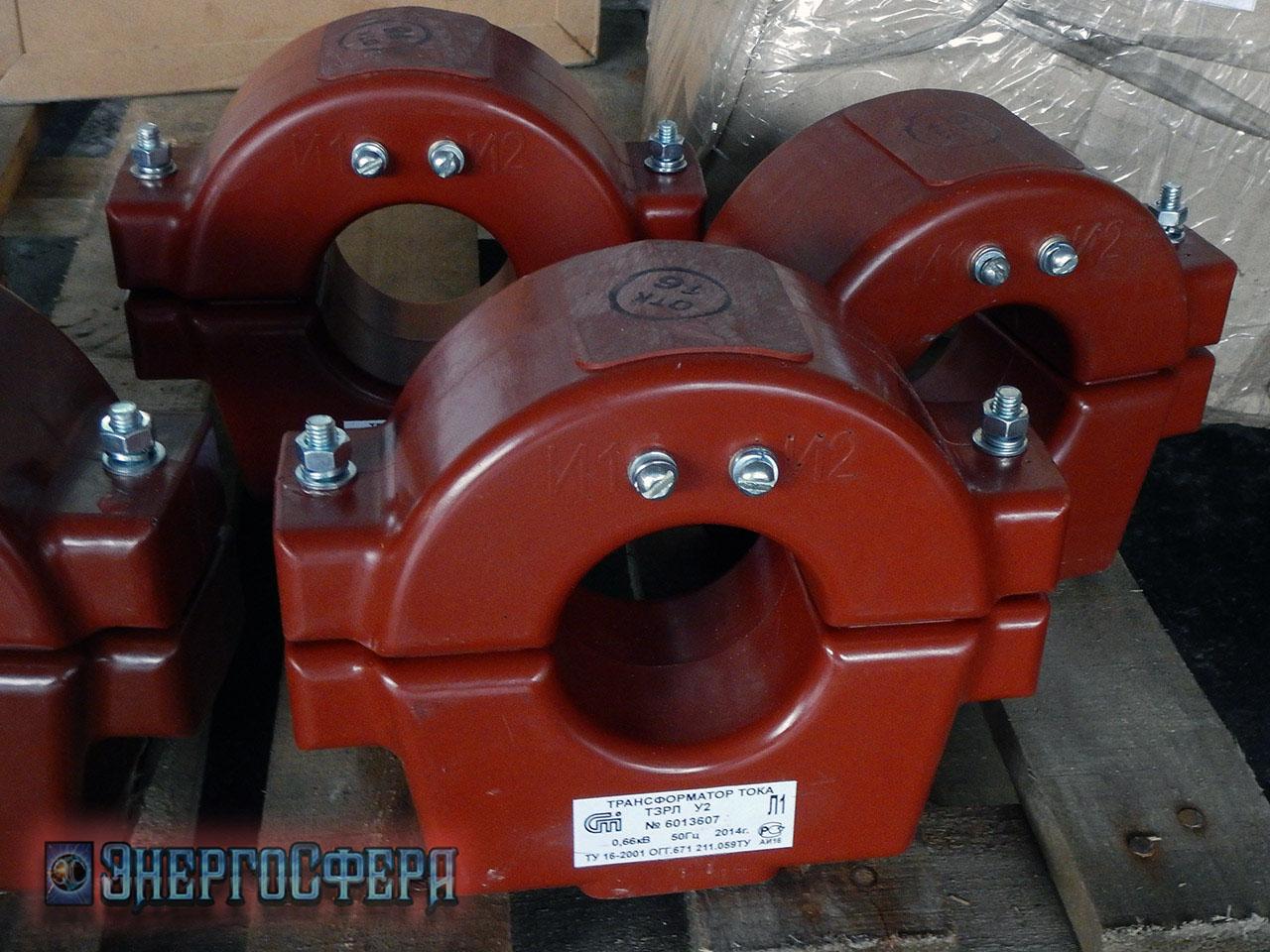

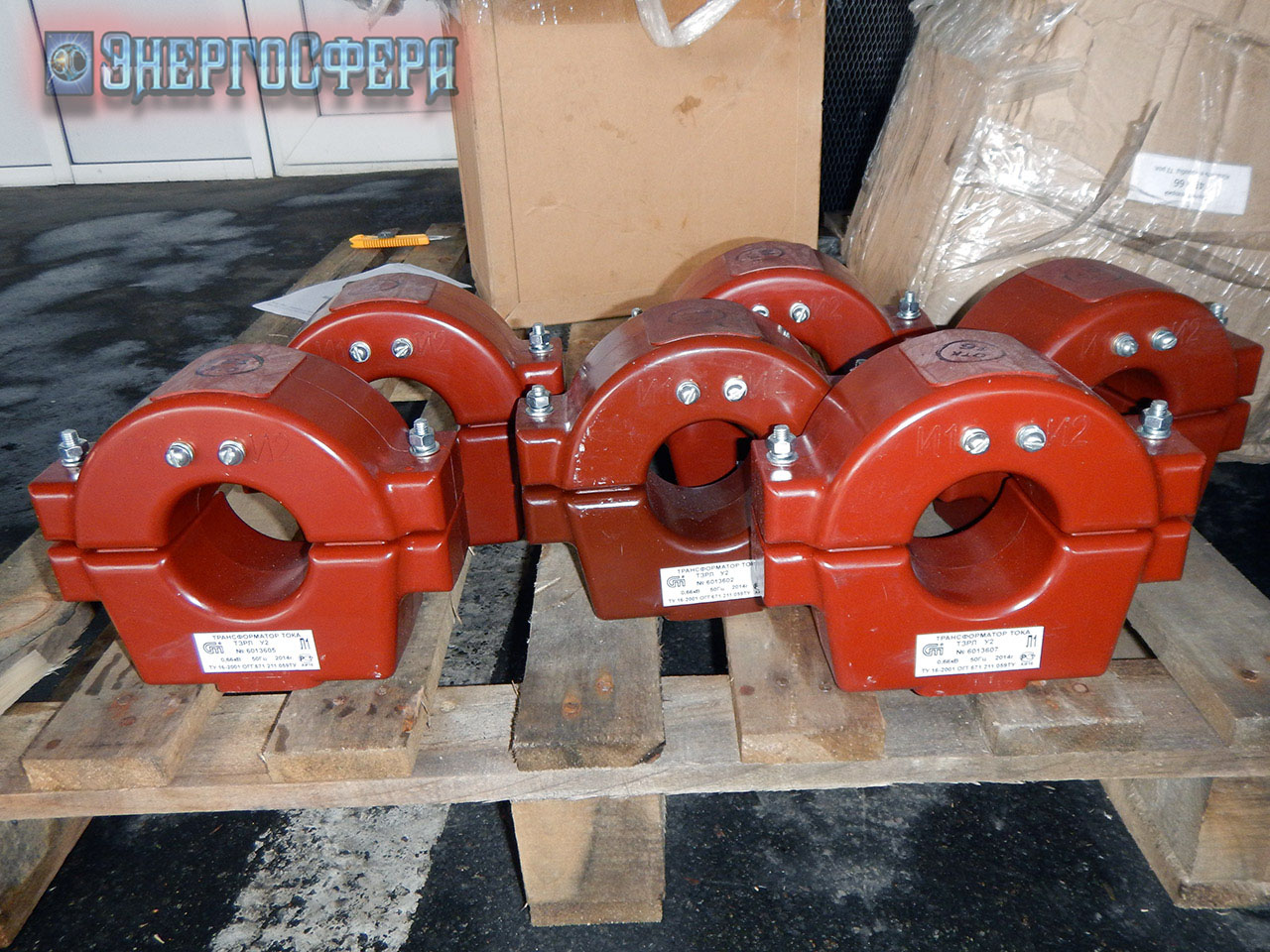

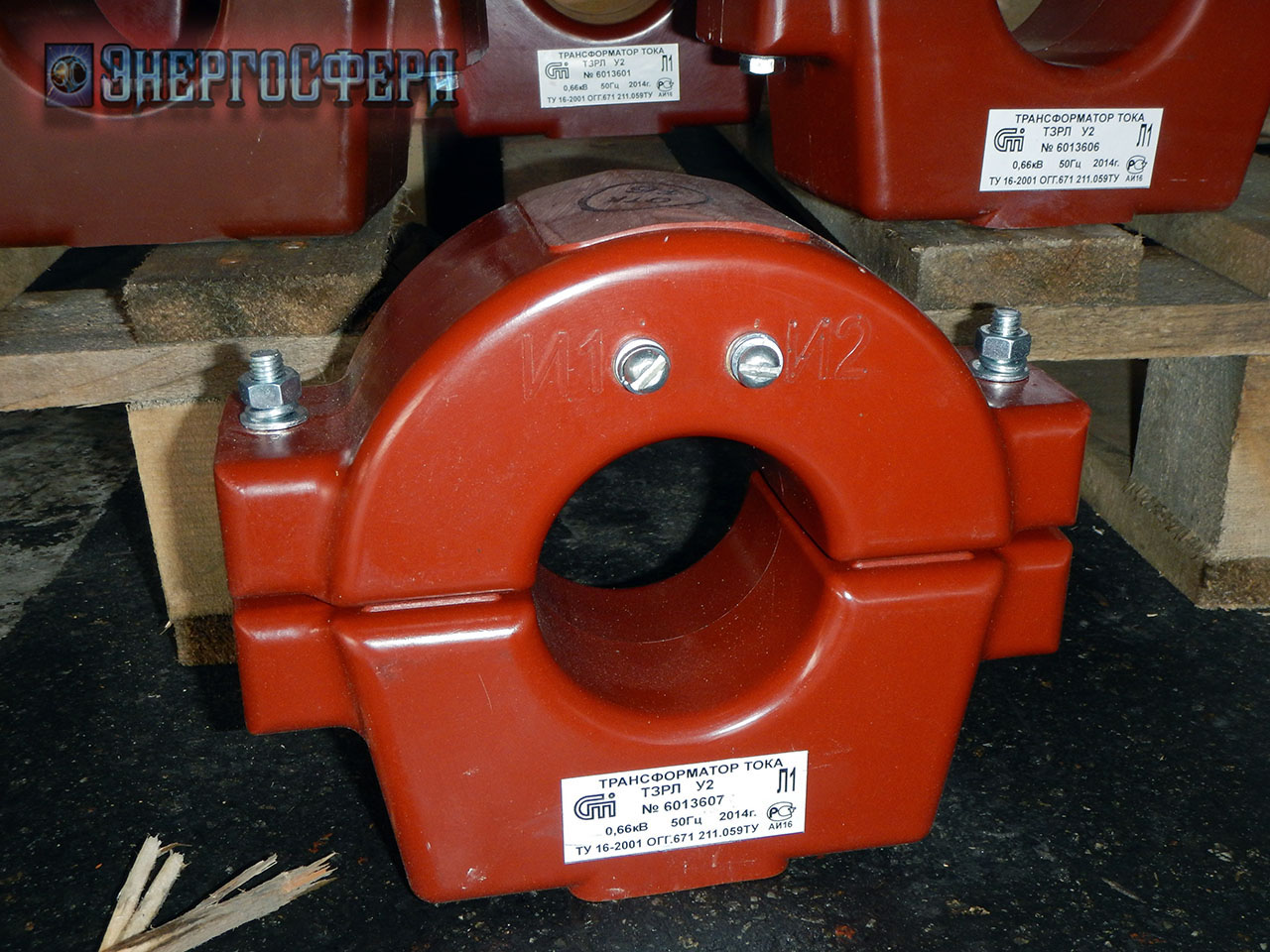

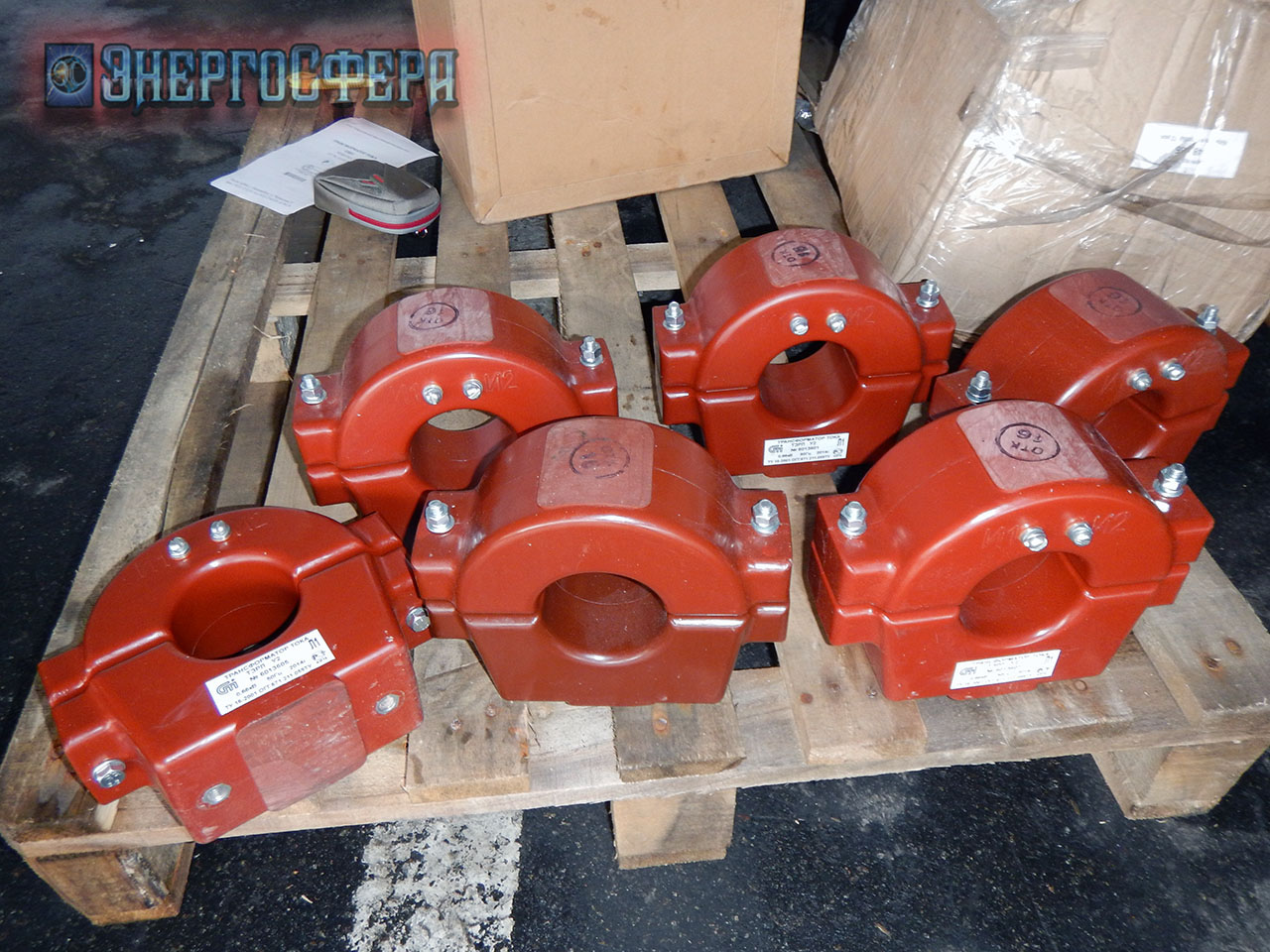

Фото трансформатора ТЗРЛ-70:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/transformatory-toka-nulevoj-posledovatelnosti/transformator-tzrl-70.html#sigProIda0dd65e40b

Заявки на Трансформатор ТЗРЛ-70 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
