Трансформатор ОЛ-4/6

Трансформатор ОЛ-4/6Трансформатор ОЛ-4/6 – однофазный литой силовой трансформатор. Предназначен для питания цепей путевой автоблокировки, диспетчерской централизации и продольного электроснабжения (ПЭ) железных дорог. Трансформатор ОЛ-4/6 предназначен для наружной установки и устанавливается на опорах воздушных ЛЭП.

Трансформатор ОЛ-4/6 изготавливается в климатическом исполнении “УХЛ”, категории размещения 1 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ОЛ-4/6
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры окружающей среды +45°C, нижнее - -60°C;
- относительная влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – вертикальное.

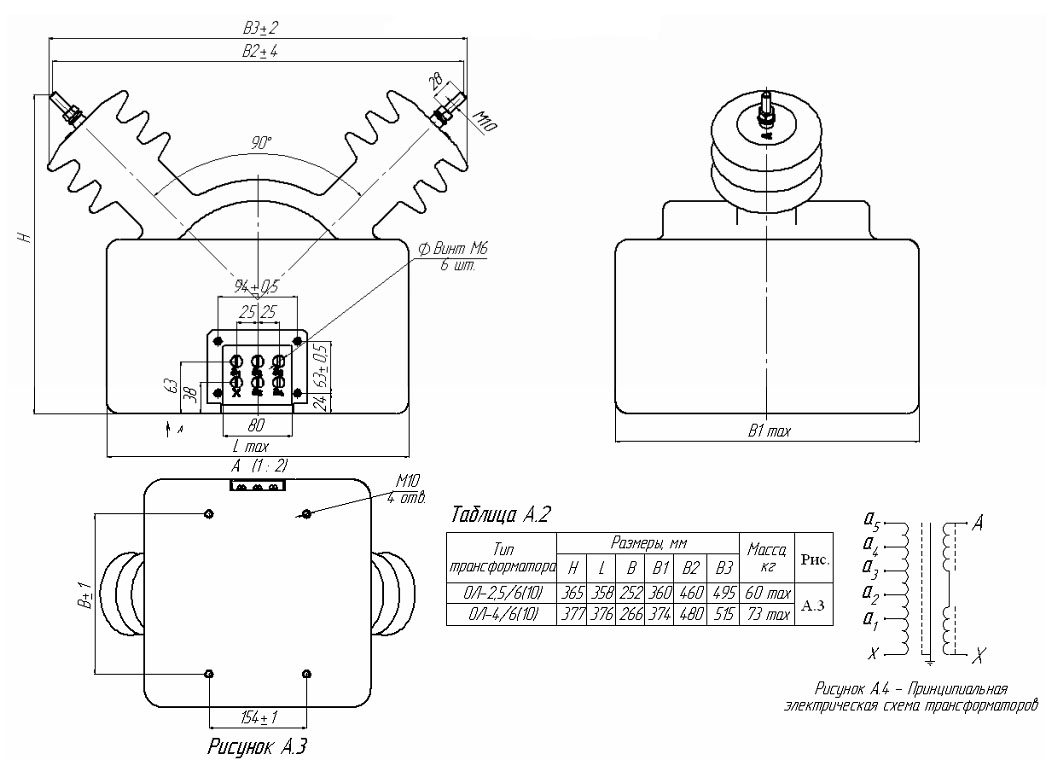

Чертеж, габаритные и установочные размеры трансформатора ОЛ-4/6

Основные технические характеристики трансформатора ОЛ-4/6:
Параметр Величина
Класс напряжения, кВ
6
Значение номинального напряжения первичной обмотки, кВ
6,3
Значение наибольшего первичного напряжения, кВ
7,2
Значение номинального напряжения на ответвлениях вторичной обмотки, В:
x-a1
x-a2
x-a3
x-a4
x-a5

218
224
230
236
242
Значение номинальной частоты переменного тока, Гц
50
Значение номинальной мощности для напряжений 100 и 220В, ВА
4000
Значение тока холостого хода, % 35
Значение потерь холостого хода, Вт 70
Значение напряжения короткого замыкания, % 5
Значение потерь короткого замыкания, Вт 125
Схема и группа соединения обмоток
1/1-0

Конструкция. Трансформатор ОЛ-4/6 является однофазным двухобмоточным. Трансформатор ОЛ-4/6 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Сверху первичной обмотки находится экран, предназначенный для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Вторичная обмотка и ее внешние цепи защищены от воздействия высокого напряжения заземляемым экраном, расположенным между первичной и вторичной обмотками. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Внешнюю изоляцию трансформаторов типа ОЛ выполняют нагревостойким полиуретановым компаундом. Высоковольтные выводы первичной обмотки имеют контакты с резьбой М10. Выводы вторичных обмоток - контакты с резьбой М6. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. В основании трансформатора (на опорной поверхности) имеется четыре отверстия с резьбой М10 служащие для крепления трансформатора на месте установки и защитного заземления. Электромагнитная часть трансформатора – не ремонтируемая.

Заявки на Трансформатор ОЛ-4/6 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
