Трансформатор ОСВЛп-1,25/6

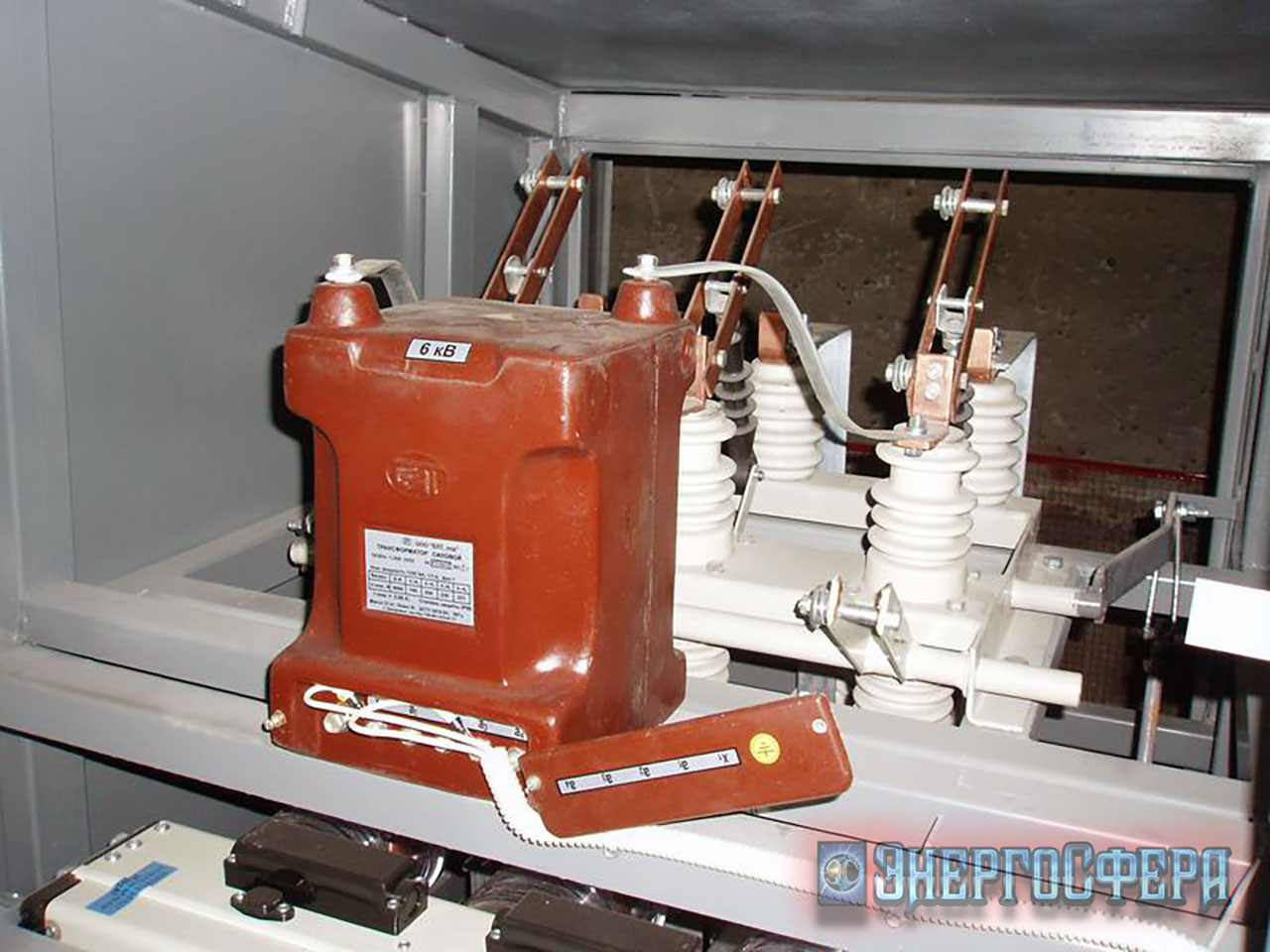

Трансформатор ОСВЛп-1,25/6Трансформатор ОСВЛп-1,25/6 – однофазный опорный литой силовой трансформатор с несъемным защитным предохранительным устройством. Предназначен для питания цепей собственных нужд и АВР. Устанавливается в комплектные распределительные устройства.

Трансформатор ОСВЛп-1,25/6 изготавливается в климатическом исполнении "У" или "Т", категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
Чертеж трансформатора ОСВЛп-1,25/6- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C для исполнения "У" и +55°C для исполнения "Т";
- нижнее значение температуры внутри КРУ -45°C для исполнения "У" и -10°C для исполнения "Т";
- относительная влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ОСВЛп-1,25/6

Основные технические характеристики трансформатора ОСВЛп-1,25/6:
Параметр Величина
Класс напряжения, кВ
 6
Значение номинального напряжения первичной обмотки, кВ
6,3
 Значение наибольшего первичного напряжения, кВ
 7,2
Значение номинального напряжения на ответвлениях вторичной обмотки, В:
x-a1
x-a2
x-a3
x-a4


100±1,5%
209±1,5%
220±1,5%
231±1,5%
Значение номинальной частоты переменного тока, Гц
50
Значение номинальной мощности для напряжений 100 и 220В, ВА
 1250
Схема и группа соединения обмоток
1/1-0
Значение номинальных токов вторичной обмотки x1-a4, A
 5,68
Значение сопротивления изоляции обмоток, МОм, не менее
 1000
Значение испытательного одноминутного приложенного напряжения, кВ
- первичной обмотки
- вторичной обмотки

35
3
Масса, кг, не более
33

Конструкция. Трансформатор ОСВЛп-1,25/6 является однофазным опорным двухполюсным двухобмоточным. Трансформатор ОСВЛп-1,25/6 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Сверху первичной обмотки находится экран, предназначенный для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Высоковольтные выводы первичной обмотки изготовлены со встроенным защитным предохранительным устройством. Защитное устройство несъемное, выполняется в виде встроенной конструкции с плавкой вставкой. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке, электромагнитная часть трансформатора – не ремонтируемая. Включение первичных выводов в электросеть производится через втулку с резьбой M10. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. Выводы вторичной обмотки закрываются пластмассовой крышкой и пломбируются, для предотвращения несанкционированного доступа.  В основании трансформатора (на опорной поверхности) имеется четыре отверстия служащие для крепления трансформатора на месте установки. Болт заземления имеет резьбу M8 и расположен в ряд с выводами вторичной обмотки. Возможно осуществлять заземление одного из выводов вторичной обмотки непосредственно на металлическое основание трансформатора винтами M5.

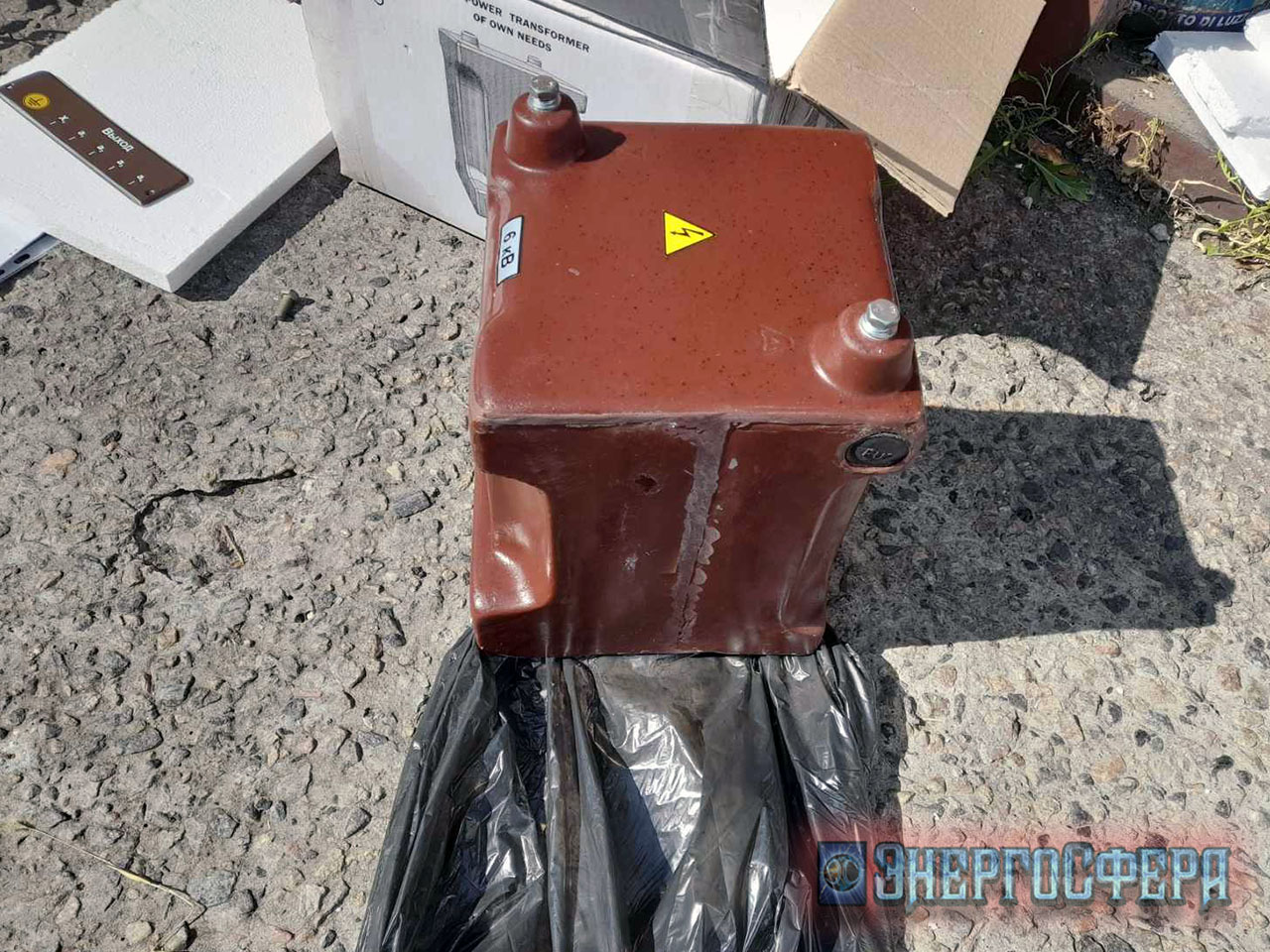

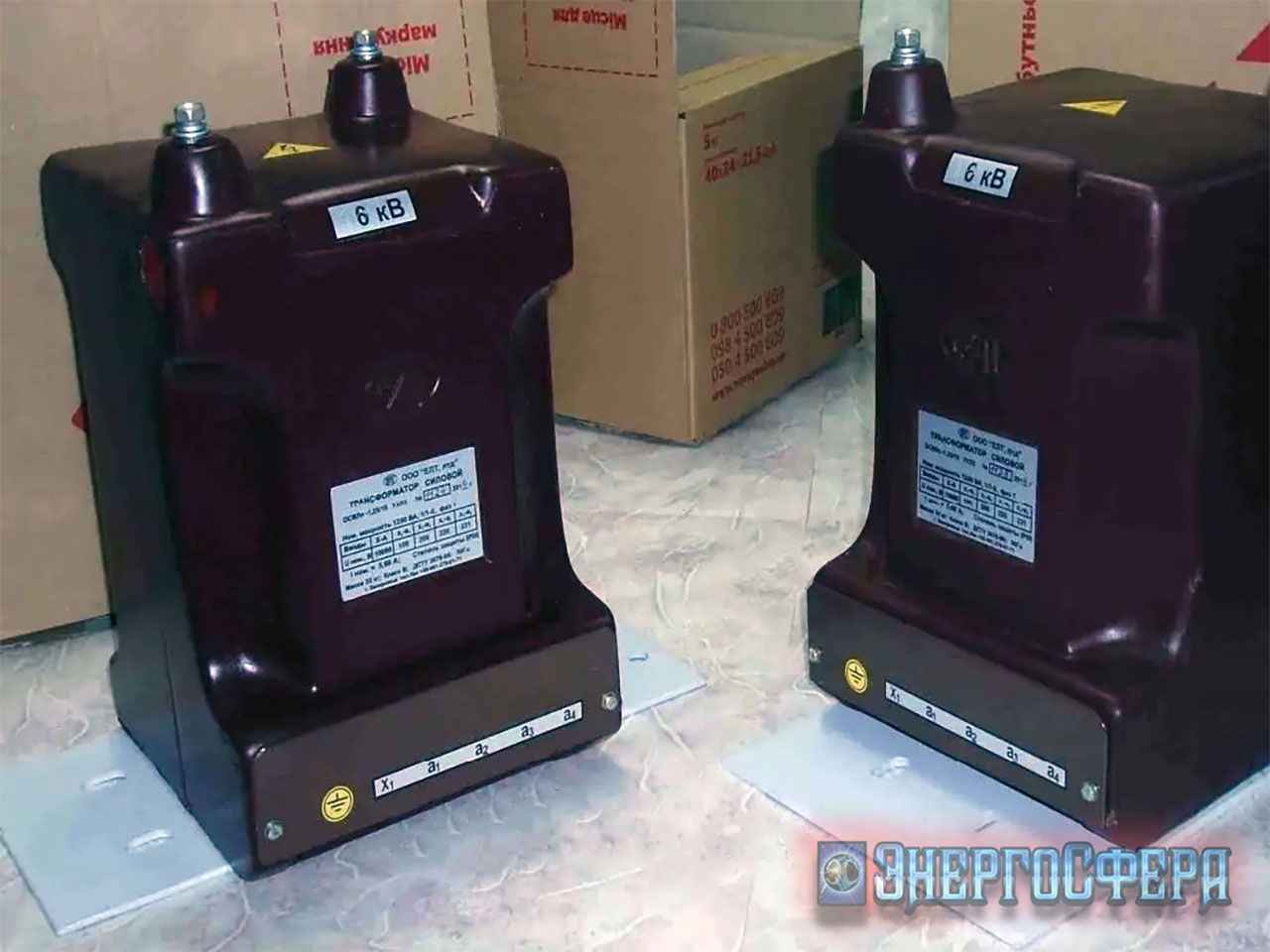

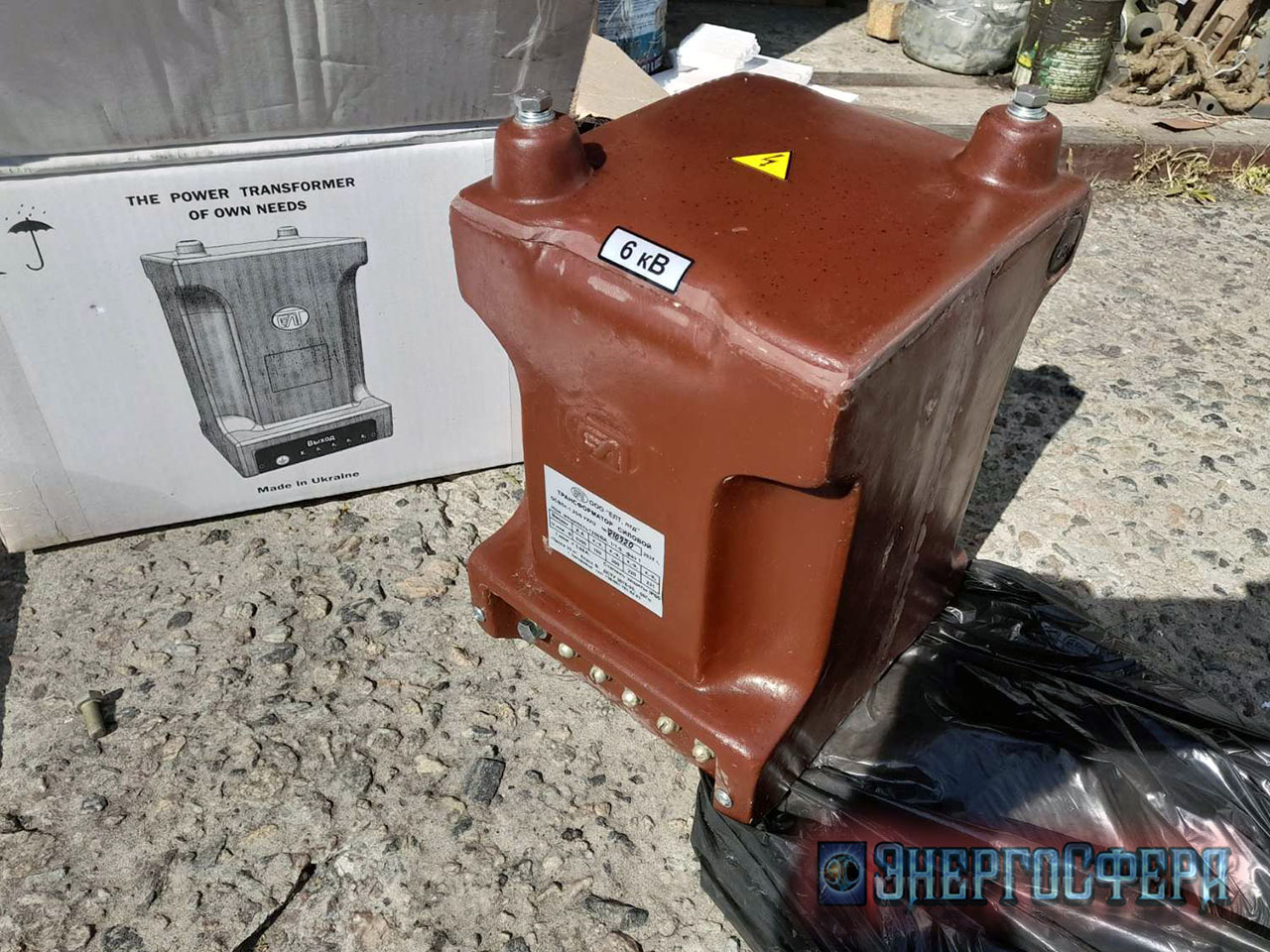

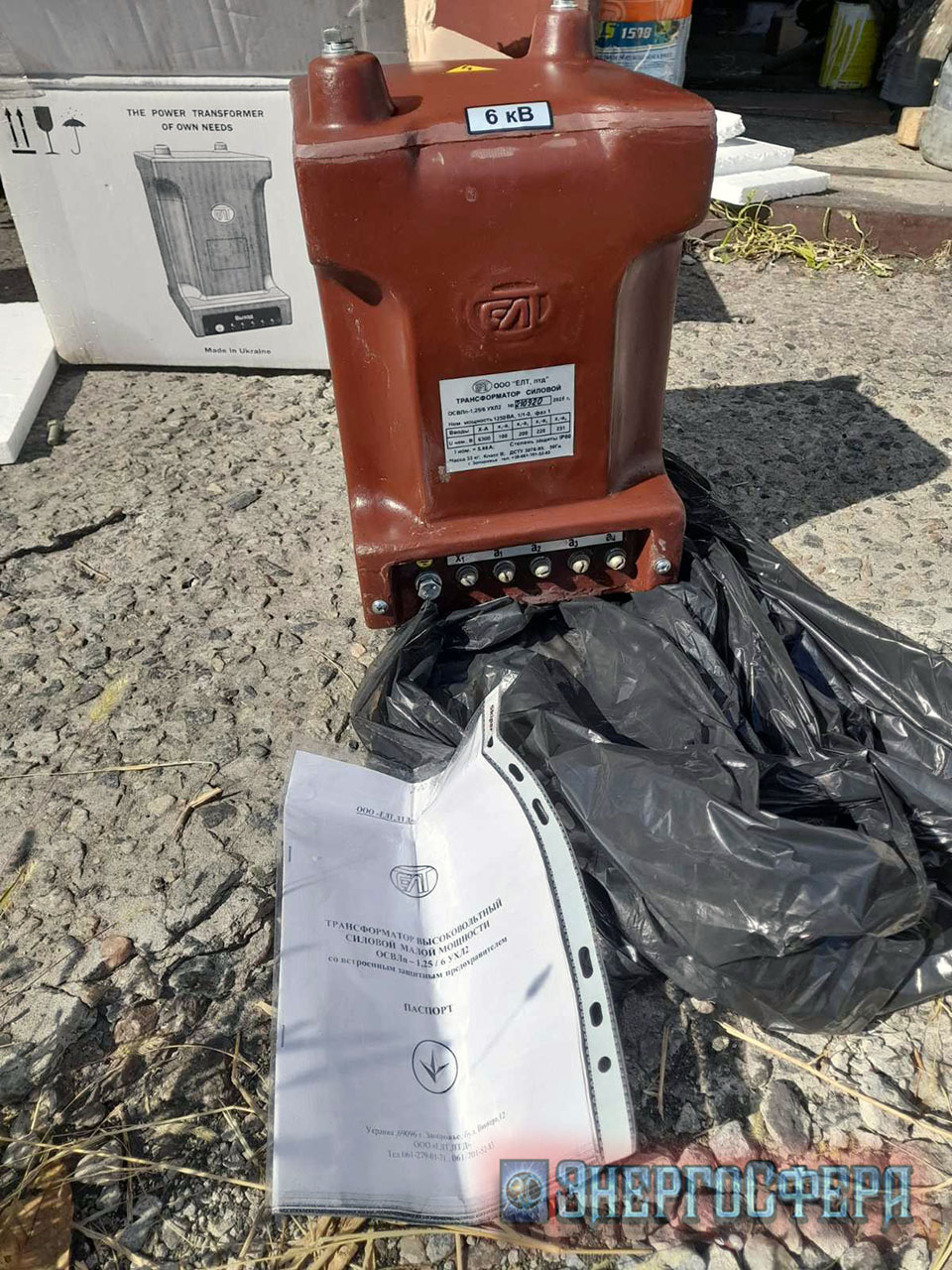

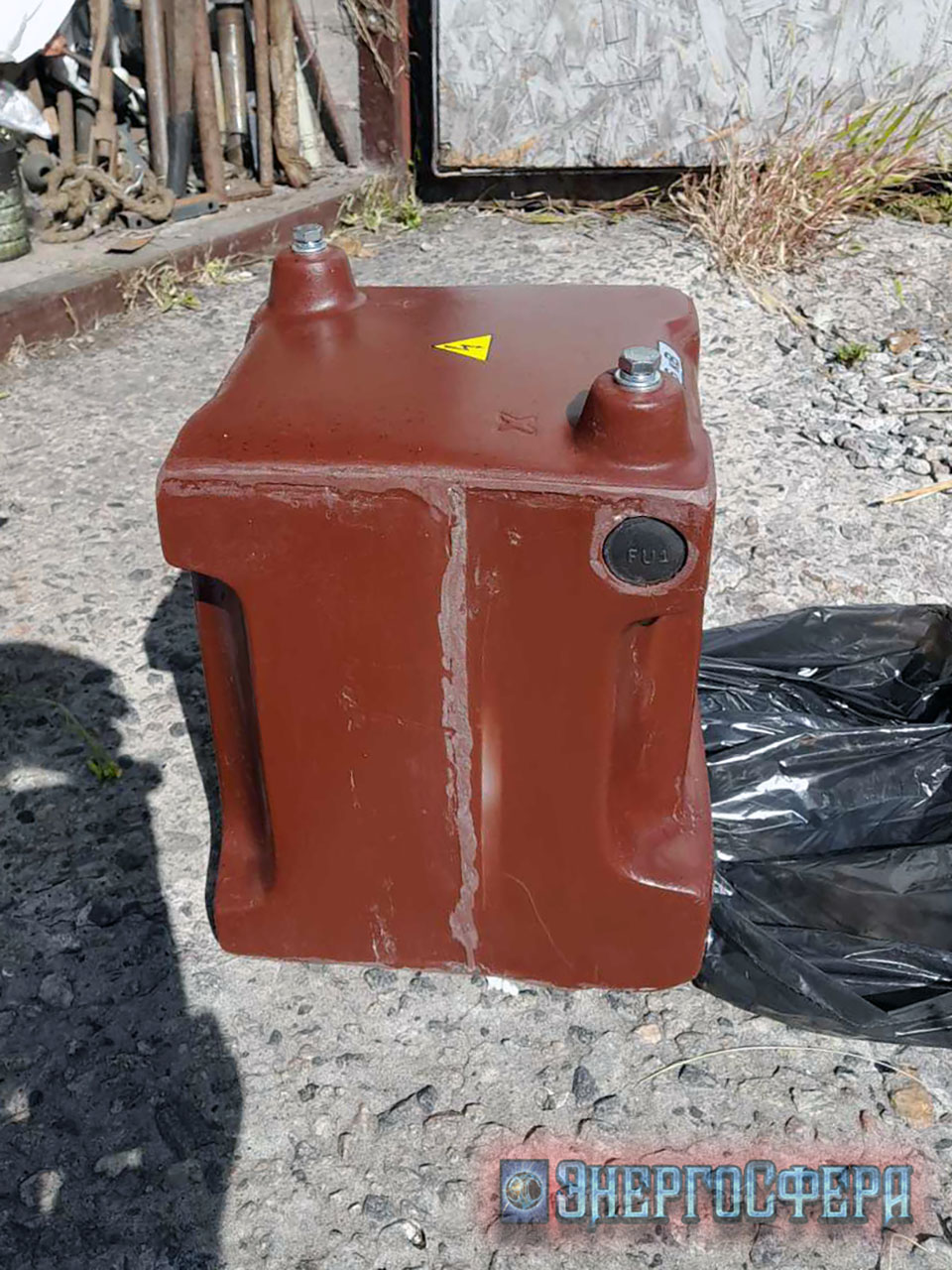

Фото трансформатора ОСВЛп-1,25/6:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/litye-silovye-transformatory/odnofaznye-litye-silovye-transformatory-6kv/transformator-osvlp-1-25-6.html#sigProIde325efc933

Заявки на Трансформатор ОСВЛп-1,25/6 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
