Трансформатор ТМ-400/10-70 – стационарный силовой масляный трехфазный двухобмоточный понижающий трансформатор общего назначения. Трансформатор ТМ-400/10-70 устанавливают когда необходимо преобразовывать электроэнергию одного класса напряжения в другой и питать различные потребители электроэнергии. Трансформаторы типа ТМ изготовленные в нормальном конструктивном исполнении 1 имеют масляное естественное охлаждение и встроенное в трансформатор устройство для регулирования напряжения методом переключения ответвлений без возбуждения.
Трансформаторы типа ТМ можно устанавливать как внутри помещений так и снаружи. Их необходимо эксплуатировать в следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура наружной среды от -45°C до +40°C (для климатического исполнения “У”) и -60°C до +40°C (для исполнения “ХЛ”);
- Величина относительной влажности воздуха на месте установки не более 80% при температуре 25°C.
Чертеж, габаритные и установочные размеры трансформатора ТМ-400/10-70
Трансформаторы типа ТМ не следует эксплуатировать при таких условиях:
- агрессивная и взрывоопасная среда, которая содержит испарения, газы, пыль в количестве достаточном для разрушения изоляции;
- условия вибрации и тряски;
- частые включения со стороны питания.
Трансформатор ТМ-400/10-70 состоит из таких конструктивных частей: бак с радиаторами, активная часть, выводы обмоток, маслорасширитель, защитные устройства, термосифонный фильтр, контрольные приборы.
Бак трансформатора типа ТМ - сварной. Бак изготавливается прямоугольной или овальной формы. Радиаторы, расположенные на стенках бака служат для улучшения охлаждения трансформатора. На стенке в низу бака имеется пробка для взятия пробы и спуска масла. Еще имеется одна деталь расположенная также на стенке внизу бака - это болт заземления. Бак трансформатора обязательно необходимо заземлять. Ко дну бака трансформатора приваривается жесткая рама. В раме имеются сквозные отверстия для неподвижного крепления трансформатора к поверхности на месте установки. Трансформатор ТМ-400/10-70 поднимают за крюки, которые находятся под верхней рамой бака.
Активная часть трансформатора включает в себя остов, обмотки, высоковольтный переключатель.
Остов состоит из магнитопровода, верхнего и нижнего ярма, которые стянуты ярмовыми балками.
Магнитопровод трансформатора изготавливают всегда трехстержневой шихтованного типа.
Трансформатор ТМ-400/10-70 имеет цилиндрические многослойные обмотки. Алюминиевый или медный провод служит основой для обмоток трансформатора. Обмотки расположены концентрическим способом.

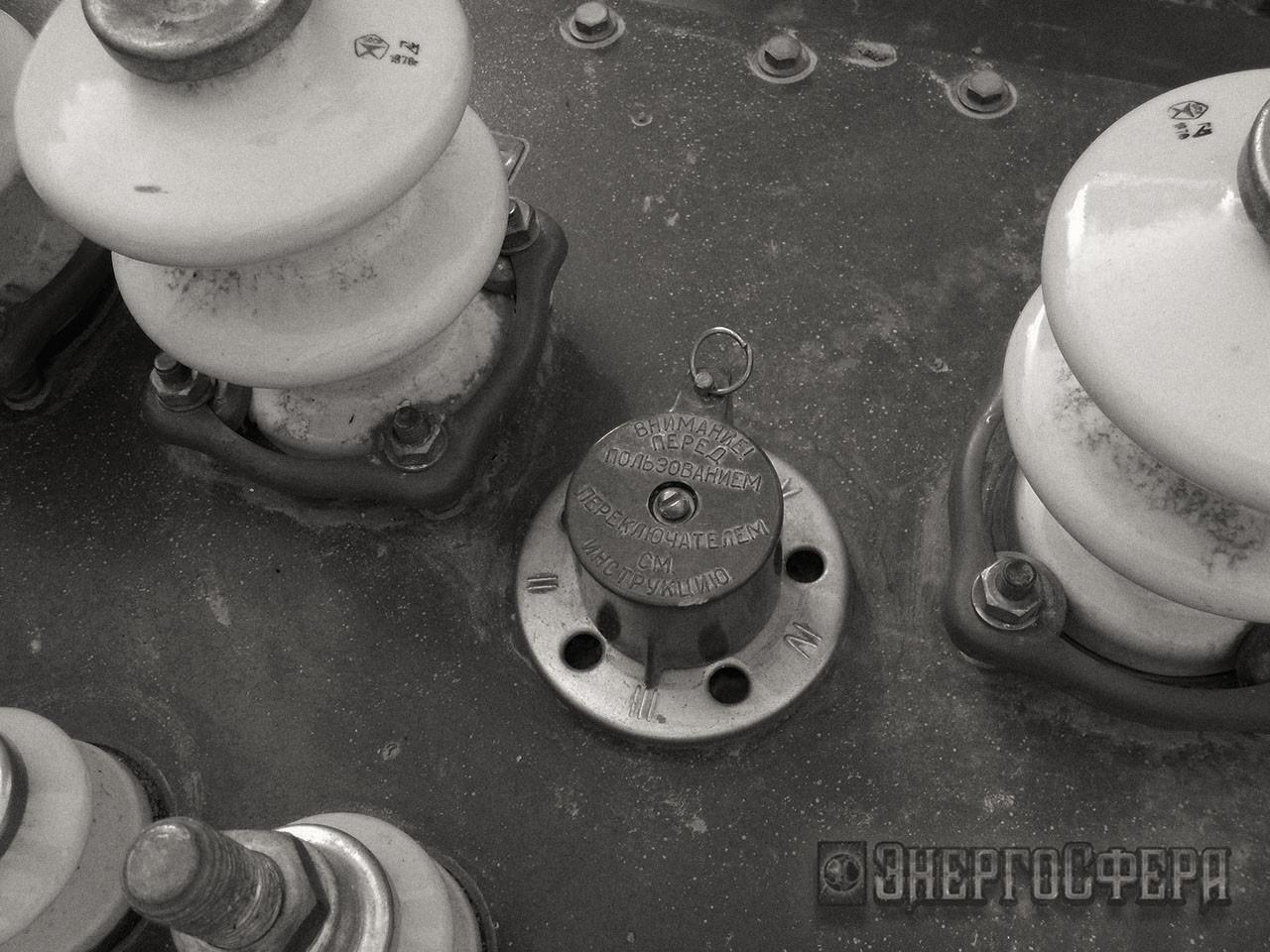

Высоковольтный трехфазный переключатель состоит из контактов (подвижных и неподвижных), а также и из изоляционных деталей. Он предназначен для регулирования напряжения.
Выводы ВН и НН – съемные, состоят из проходных фарфоровых изоляторов наружной установки и находятся на крышке маслобака.
Трансформатор ТМ-400/10-70 снабжен маслорасширителем. Маслорасширитель изготавливается из листовой стали и имеет цилиндрическую форму. Он соединяется с баком трансформатора при помощи трубопровода. Уровень масла в маслорасширителе должен быть таким, чтобы при всех условиях окружающей среды и режимах работы обеспечивать полное наличие масла в баке.
Очень важно непрерывно очищать масло от продуктов, которые снижают его диэлектрические свойства. Для этого служит термосифонный фильтр, который устанавливается на трансформаторах мощностью 160кВА и выше. Фильтр заполняют поглощающим веществом – сорбентом.
Воздухоосушитель установлен на трансформаторы типа ТМ с целью защиты трансформатора при воздействии на него наружной атмосферы. Расположен воздухоосушитель трансформатора с наружного торца бака трансформатора. Конструкция воздухоосушителя - эластичная трубка из поливинилхлорида, заполненная сорбентом, присоединенная одним концом к верхнему патрубку маслоуказателя.
Уровень масла в баке трансформатора контролируют по показанию маслоуказателя. Маслоуказатель установлен на торце маслорасширителя, представляет собой ПВХ трубку.
Температура верхних слоев масла в баке измеряется ртутным термометром, который устанавливается в гильзу, расположенную на крышке бака.
Основные технические характеристики трансформатора ТМ-400/10-70:
Тип трансформатора | Номинальная мощность, кВА | Номинальное напряжение, кВ | Схема и группа соединения | Напряжение КЗ, % | Потери, Вт | Габаритные размеры, мм | Масса, кг |
ВН | НН | ХХ | КЗ | L | B | H | масла | полная |
ТМ-400/10-70 | 400 | 10 | 0,4 | У/Ун-0 | 4,67 | 900 | 5500 | 1175 | 1050 | 1230 | 490 | 1850 |
Д/Ун-11 |
У/Zн-11 |
Видео трансформатора ТМГ-400/10-70:

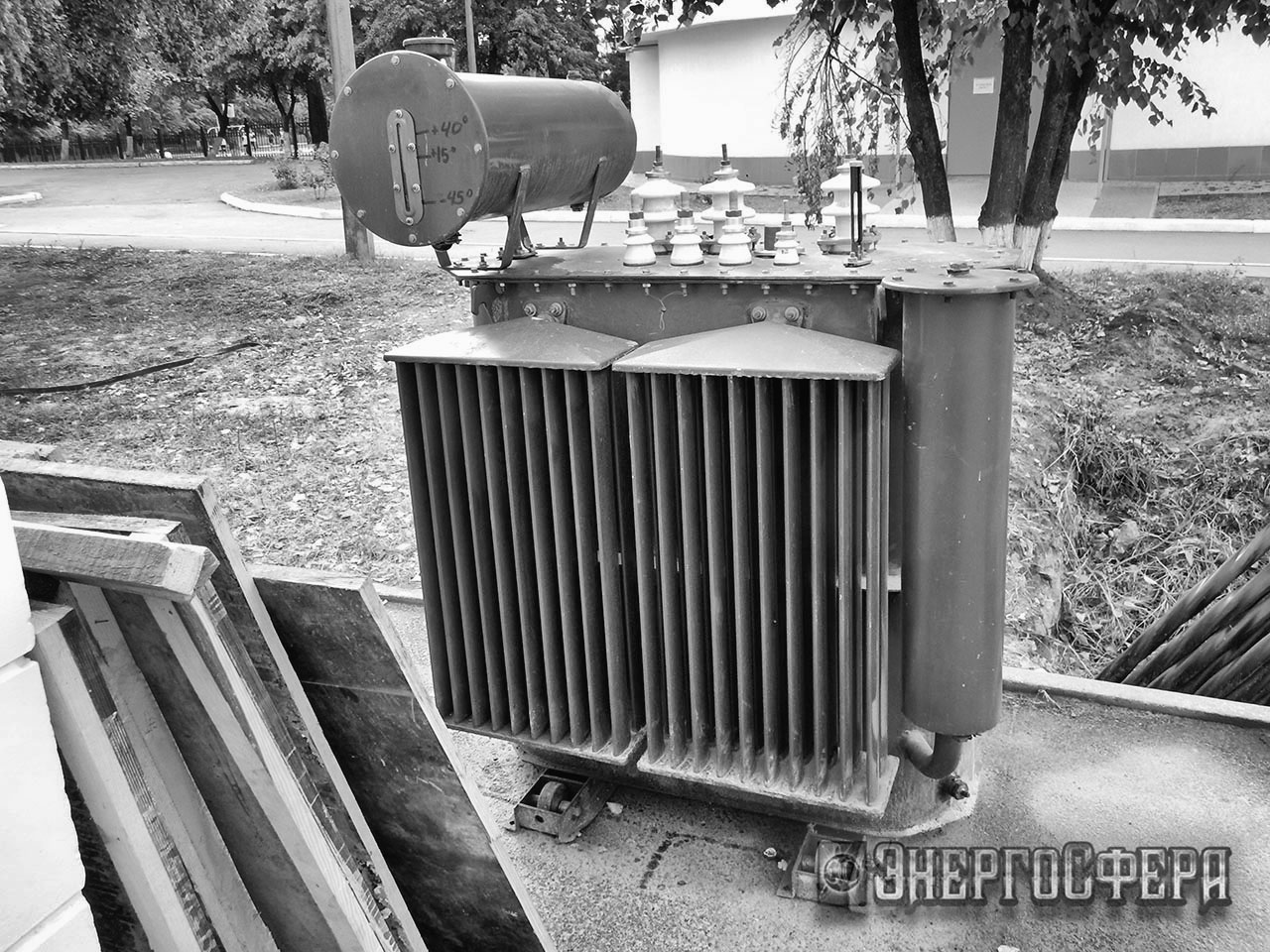

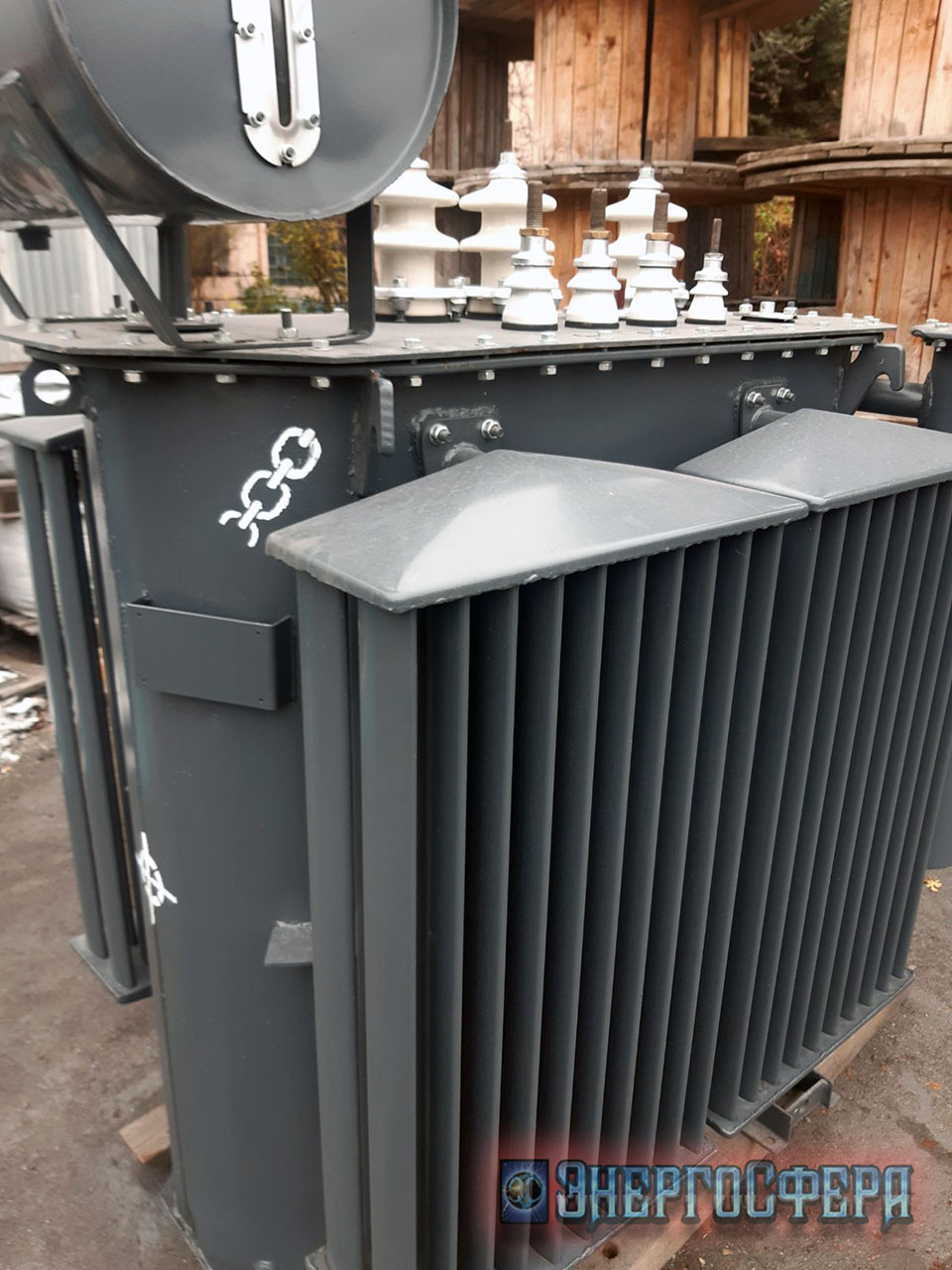

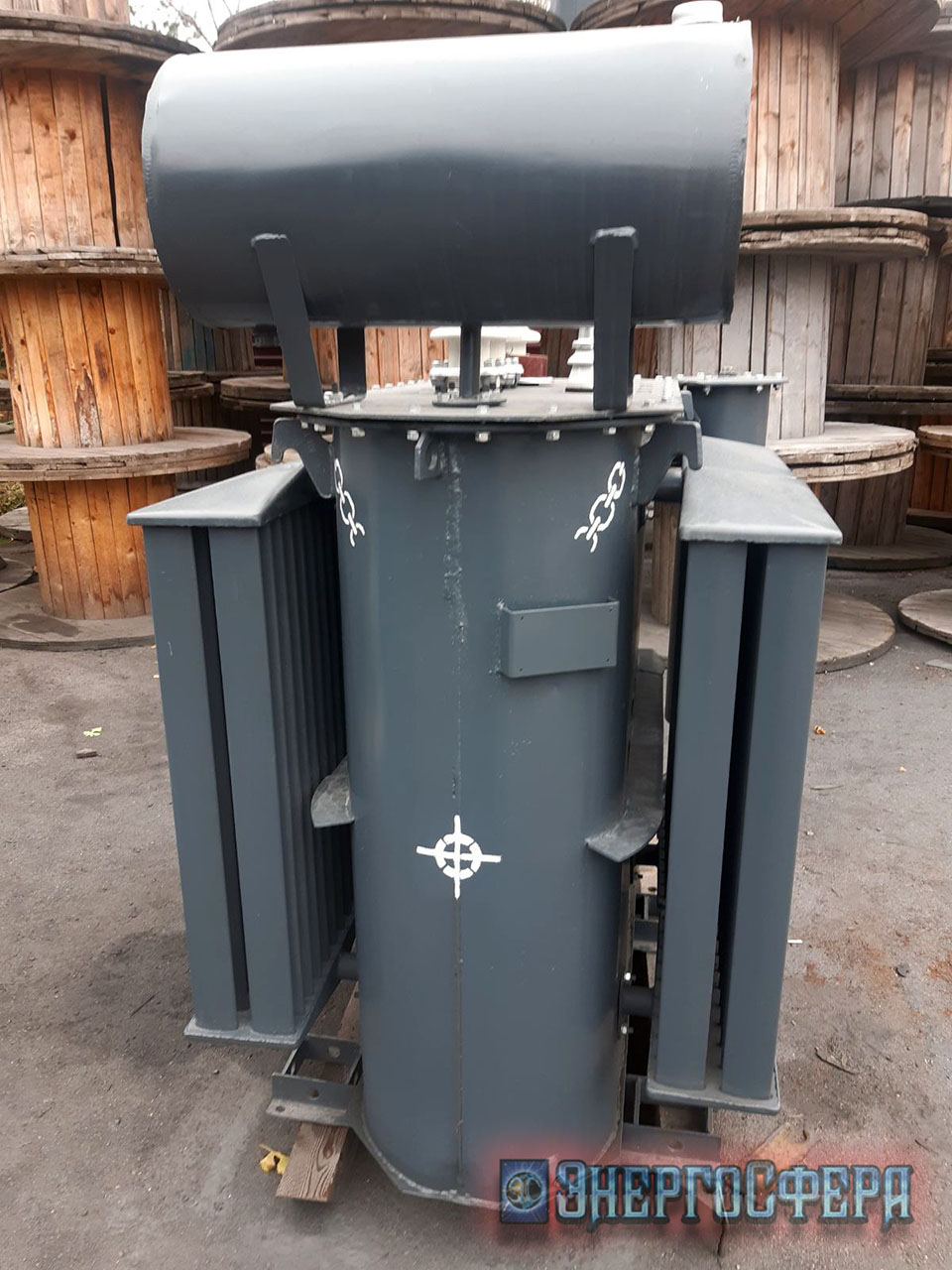

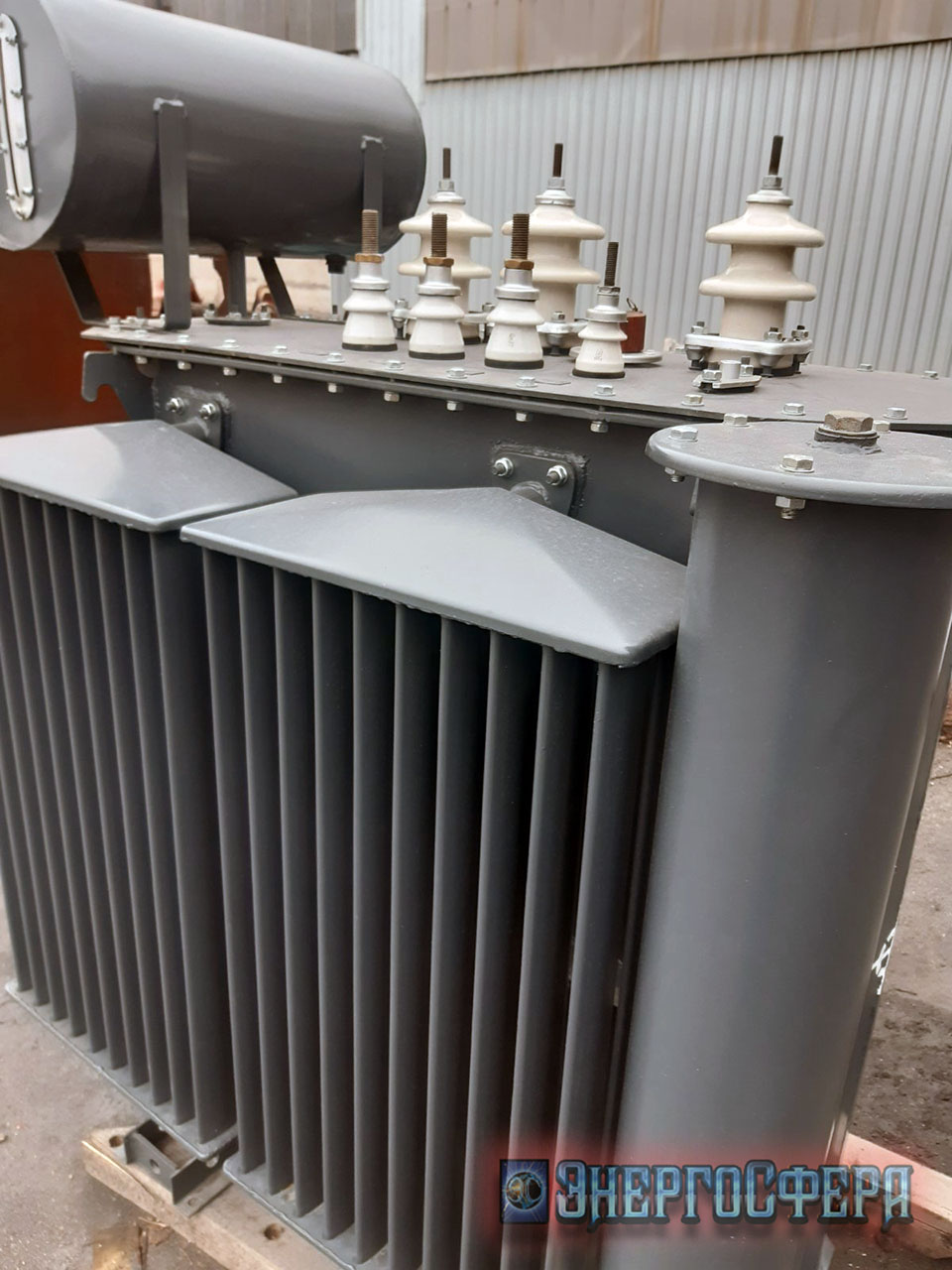

Фото трансформатора ТМ-400/10-70:
