Трансформатор ТМГ-1000/10 – стационарный силовой масляный герметичный трехфазный двухобмоточный понижающий трансформатор общего назначения. Трансформатор ТМГ-1000/10 устанавливают когда необходимо преобразовывать электроэнергию одного класса напряжения в другой и питать различные потребители электроэнергии. Трансформаторы типа ТМГ изготовленные в нормальном конструктивном исполнении 1 имеют масляное естественное охлаждение и встроенное в трансформатор устройство для регулирования напряжения методом переключения ответвлений без возбуждения.
Трансформаторы типа ТМГ можно устанавливать как внутри помещений так и снаружи. Их необходимо эксплуатировать в следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура наружной среды от -45°C до +40°C (для климатического исполнения “У”) и -60°C до +40°C (для исполнения “Хл”);
- Величина относительной влажности воздуха на месте установки не более 80% при температуре 25°C.
Трансформаторы типа ТМГ не следует эксплуатировать при таких условиях:
- агрессивная и взрывоопасная среда, которая содержит испарения, газы, пыль в количестве достаточном для разрушения изоляции;
- условия вибрации и тряски;
- частые включения со стороны питания.
Трансформатор ТМГ-1000/10 состоит из таких конструктивных частей: герметичный бак с радиаторами, активная часть, выводы обмоток, защитные устройства, контрольные приборы.
Бак трансформатора типа ТМГ - сварной. Бак изготавливается прямоугольной или овальной формы. Радиаторы, расположенные на стенках бака служат для улучшения охлаждения трансформатора. На стенке в низу бака имеется пробка для взятия пробы и спуска масла. Еще имеется одна деталь расположенная также на стенке внизу бака - это болт заземления. Бак трансформатора обязательно необходимо заземлять. Ко дну бака трансформатора приваривается жесткая рама. К раме крепятся колеса для перемещения трансформатора. Трансформатор ТМГ-1000/10 поднимают за крюки, которые находятся под верхней рамой бака.
Активная часть трансформатора включает в себя остов, обмотки, высоковольтный переключатель. Остов состоит из магнитопровода, верхнего и нижнего ярма, которые стянуты ярмовыми балками. Магнитопровод трансформатора изготавливают всегда трехстержневой шихтованного типа. Трансформатор ТМГ-1000/10 имеет цилиндрические многослойные обмотки. Алюминиевый или медный провод служит основой для обмоток трансформатора. Обмотки расположены концентрическим способом. Высоковольтный трехфазный переключатель состоит из контактов (подвижных и неподвижных), а также и из изоляционных деталей. Он предназначен для регулирования напряжения.
Выводы ВН и НН – съемные, состоят из проходных фарфоровых изоляторов наружной установки и находятся на крышке маслобака.
Уровень масла в баке трансформатора контролируют по показанию маслоуказателя. Маслоуказатель установлен на верхней крышке бака трансформатора, он представляет собой прозрачную цилиндрическую колбу. Температура верхних слоев масла в баке измеряется ртутным термометром, который устанавливается в гильзу, расположенную на крышке бака.
Основные технические характеристики трансформатора ТМГ-1000/10:
Тип трансформатора | Номинальная мощность, кВА | Номинальное напряжение, кВ | Схема и группа соединения | Напряжение КЗ, % | Потери, Вт | Габаритные размеры, мм | Масса, кг |
ВН | НН | ХХ | КЗ | L | B | H | масла | полная |
ТМГ-1000/10 | 1000 | 10 | 0,23; 0,4 | У/Ун-0 | 5,71 | 1550 | 10800 | 1620 | 920 | 1850 | 1680 | 3540 |
Д/Ун-11 |
У/Zн-11 |
Видео трансформатора ТМГ-1000/10:

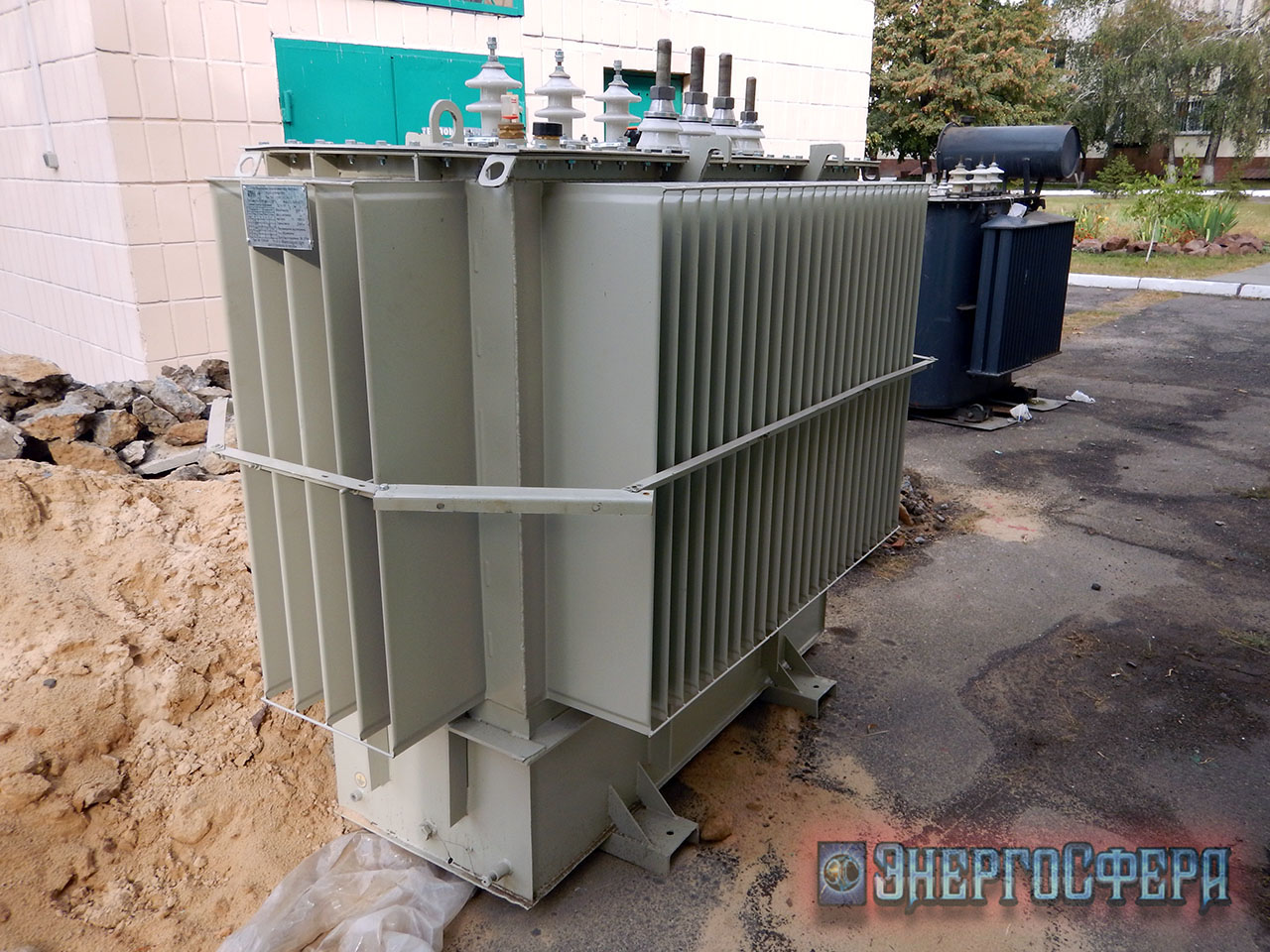

Фото трансформатора ТМГ-1000/10:
