Трансформатор ОМП-10/10-1 (МЭ) – это однофазный масляный двухобомточный стационарный силовой понижающий преобразовательный трансформатор. Предназначен для преобразования электроэнергии в электрических сетях и системах. Применяется для питания блочно- комплектных устройств катодной защиты трубопроводов, снабжением электроэнергией однофазных потребителей в железнодорожных сетях, для питания собственных нужд.
Трансформатор ОМП-10/10-1 (МЭ) имеет климатическое исполнение "У" категории размещения 1 или 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C - для исполнения "У";
- Допустимое значение влажности воздуха - 80% при температуре +25°C;
- Неагрессивная и не взрывоопасная окружающая среда.
Трансформатор ОМП-10/10-1 (МЭ) имеет следующую конструкцию. Основные конструктивные части трансформатора ОМП-10/10-1 (МЭ) – активная часть, бак трансформатора, выводы обмоток, крышка бака. Магнитопровод собирают плоскошихтованным из листов холоднокатаной электротехнической стали высокого качества. Обмотки многослойные, имеют цилиндрическую форму и наматываются из обмоточного провода. Активную часть трансформатора помещают в бак, наполненный маслом и жестко закрепляют. Баки трансформаторов данного типа и крышки баков изготавливаются из листовой стали. Трансформатор ОМП-10/10-1 (МЭ) имеет устройство для регулирования напряжения со стороны НН. Переключение осуществляется без возбуждения путем соединения отпаек обмоток, расположенных под крышкой бака. Бак трансформатора - сварной, прямоугольной формы. В нижней части бака расположены пробка для слива масла и узел заземления. На крышке бака расположен маслоуказатель для контроля уровня масла в трансформаторе. На крышку бака монтируется пробивной предохранитель (по индивидуальному заказу). Пробивной предохранитель служит для защиты вторичных цепей НН от попадания повышенного потенциала. Ко дну бака приваривают пластины для крепления трансформатора на месте установки. Выводы обмоток ВН и НН расположены крышке трансформатора. Конструкция позволяет производить замену изоляторов выводов обмоток трансформатора без подъема активной части. Для уплотнения разъемных частей трансформатора используется маслостойкая резина. Под крышку бака устанавливают картонную прокладку для предотвращения попадания влаги на активную часть в случае ее конденсации на внутренней стороне крышки. Чертеж, габаритные и установочные размеры трансформатора ОМП-10/10-1 (МЭ)
Основные технические характеристики трансформатора ОМП-10/10-1 (МЭ):
Номинальная мощность, кВА | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери холостого хода, Вт | Потери короткого замыкания, Вт | Напряжение короткого замыкания, % | Ток холостого хода, % | Масса, кг |
ВН | НН | Масла | Полная |
10 | 10 | 0,23 | 1/1-0 | 60 | 280 | 3,3 | 8 | 30 | 130 |
Примечание. По индивидуальному требованию заказчика возможно изготовление трансформаторов с техническими характеристиками отличающимися от номинальных.

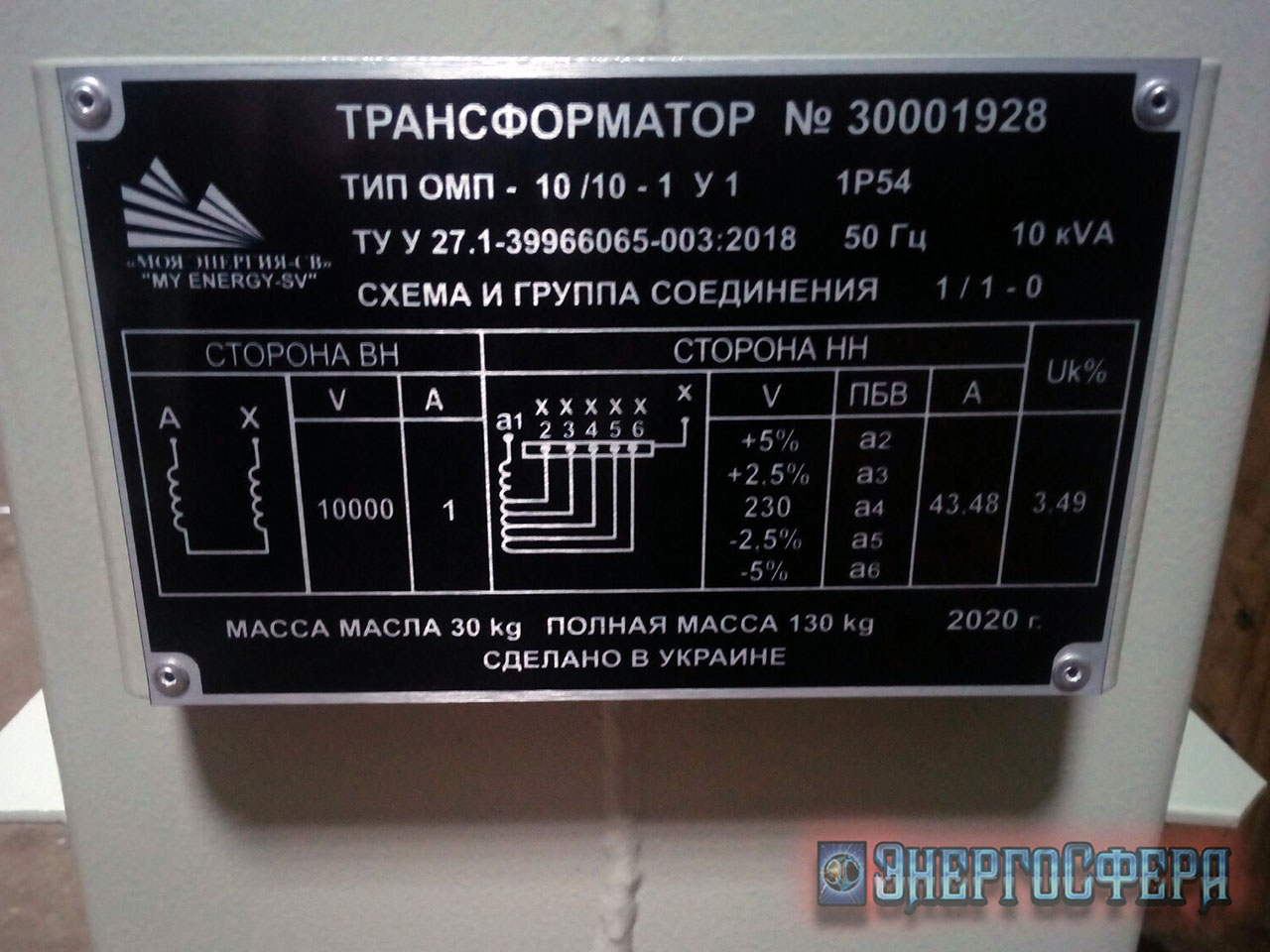

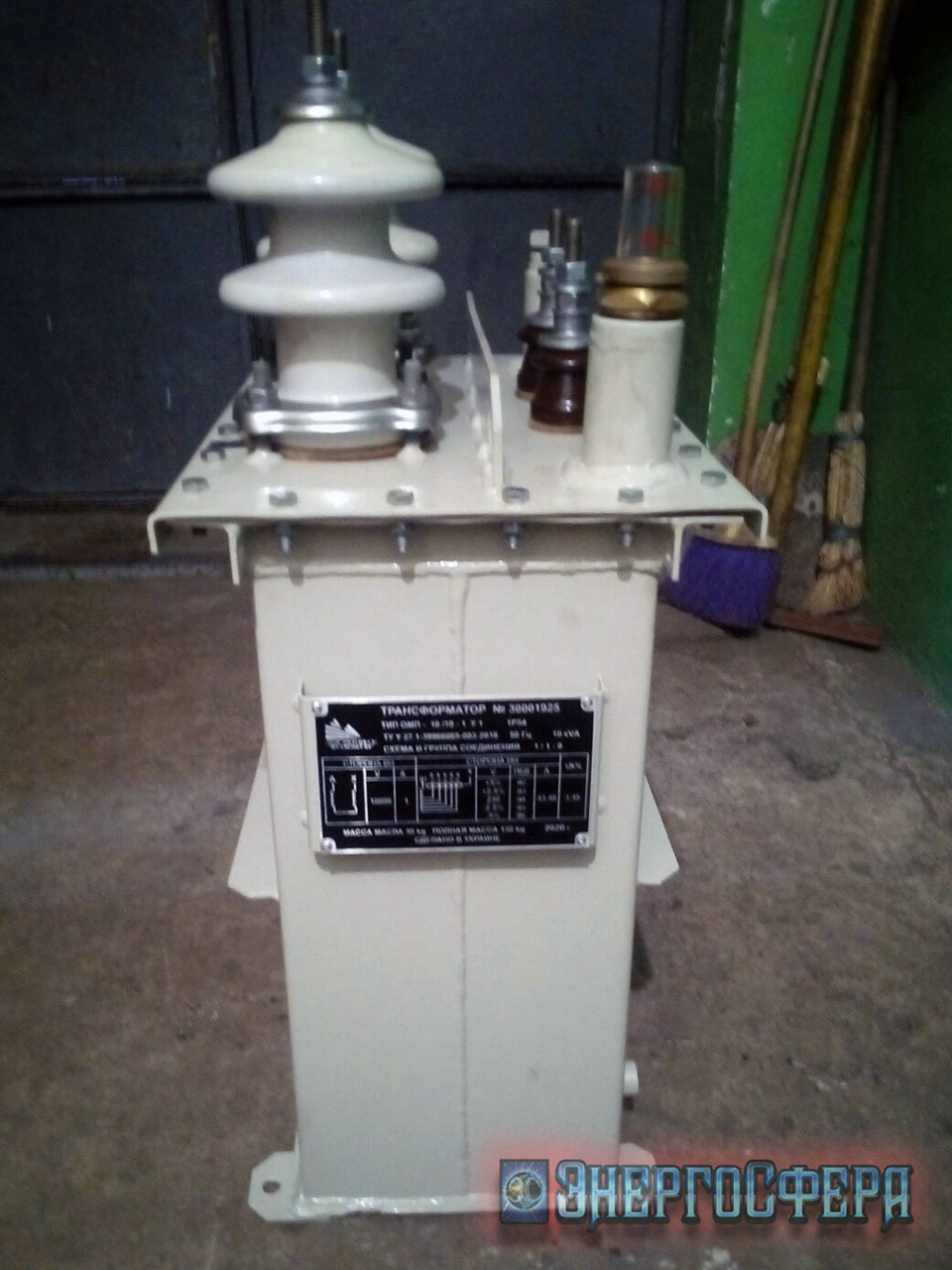

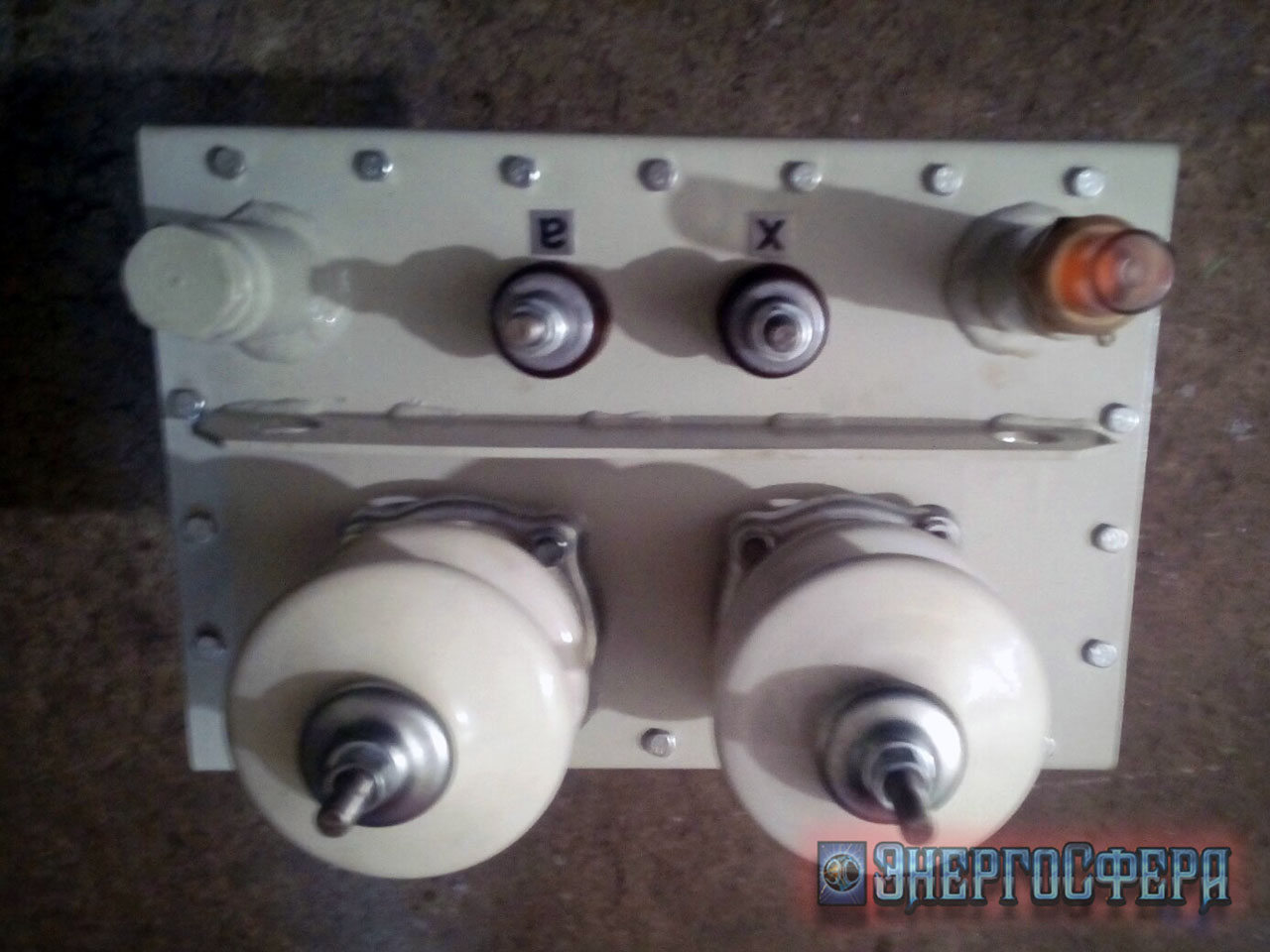

Фото трансформатора ОМП-10/10-1 (МЭ):
Автор: Денис Ярошенко
