Трансформатор ОМП-10/6
Трансформатор ОМП-10/6 – это однофазный масляный двухобомточный стационарный силовой понижающий преобразовательный трансформатор. Предназначен для преобразования электроэнергии в электрических сетях и системах. Применяется для питания блочно-комплектных устройств катодной защиты трубопроводов, снабжением электроэнергией однофазных потребителей в железнодорожных сетях, для питания собственных нужд.
Трансформатор ОМП-10/6 имеет климатическое исполнение "У" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C - для исполнения "У";
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C - для исполнения "У";
- Допустимое значение влажности воздуха - 80% при температуре +25°C;
- Неагрессивная и не взрывоопасная окружающая среда.
- Неагрессивная и не взрывоопасная окружающая среда.
Трансформатор ОМП-10/6 имеет следующую конструкцию. Основные конструктивные части трансформатора ОМП-10/6 – активная часть, бак трансформатора, выводы обмоток, крышка бака. Магнитопровод собирают плоскошихтованным из листов холоднокатаной электротехнической стали высокого качества. Обмотки многослойные, имеют цилиндрическую форму и наматываются из обмоточного провода. Активную часть трансформатора помещают в бак, наполненный маслом и жестко закрепляют. Баки трансформаторов данного типа и крышки баков изготавливаются из листовой стали. Трансформатор ОМП-10/6 имеет отпайки на стороне ВН для регулирования напряжения. Регулирование напряжения осуществляется без возбуждения путем соединения перемычкой необходимых отпаек обмотки со стороны ВН. Отпайки выведены на пленку активной части. Отводы со стороны ВН выполняют медным проводом с усиленной бумажной изоляцией, со стороны НН - алюминиевой шиной. Бак трансформатора - сварной, прямоугольной формы. К верхней части бака приваривают скобы для подъема и монтажа трансформатора на месте установки. В задней нижней части бака расположены пробка для слива масла и узел заземления. В верхней задней части бака расположен маслоуказатель. Маслоуказатель изготавливают в форме пластины с температурными отметками. Пластина соединяется с пробкой, которая вворачивается в штуцер на крышке бака. На крышку бака монтируется пробивной предохранитель (по индивидуальному заказу). Пробивной предохранитель служит для защиты вторичных цепей НН от попадания повышенного потенциала..jpg)
Ко дну бака приваривают пластины для крепления трансформатора на месте установки. Выводы обмоток ВН и НН расположены на передней и боковой стенке бака трансформатора. Конструкция позволяет производить замену изоляторов выводов обмоток трансформатора без подъема активной части. Для уплотнения разъемных частей трансформатора используется маслостойкая резина. Под крышку бака устанавливают картонную прокладку для предотвращения попадания влаги на активную часть в случае ее конденсации на внутренней стороне крышки.
Ко дну бака приваривают пластины для крепления трансформатора на месте установки. Выводы обмоток ВН и НН расположены на передней и боковой стенке бака трансформатора. Конструкция позволяет производить замену изоляторов выводов обмоток трансформатора без подъема активной части. Для уплотнения разъемных частей трансформатора используется маслостойкая резина. Под крышку бака устанавливают картонную прокладку для предотвращения попадания влаги на активную часть в случае ее конденсации на внутренней стороне крышки.Чертеж, габаритные и установочные размеры трансформатора ОМП-10/6
Условные обозначения основных конструктивных деталей трансформатора ОМП-10/6:
1 - бак трансформатора; 2 - активная часть в сборе; 4 - гайка слива масла из бака трансформатора; 5 - крышка бака; 6, 18, 22, 25, 28 - табличка технических данных и заводского номера трансформатора; 7- фланец крепления высоковольтного изолятора; 8 - маслоуказатель; 9 - резиновая прокладка; 10 - масловыпускной патрубок; 11 - резиновая прокладка масловыпускного патрубка; 12 - фланец маслоуказателя; 15, 20, 23, 26 - крепежные шпильки; 16, 21, 24, 27 - болты крепления крышки; 17 - болт заземления; 30 - фарфоровый изолятор выводов НН; 31 - фарфоровый изолятор выводов ВН; 32 - дыхательная пробка и штуцер для доливки масла.
Основные технические характеристики трансформатора ОМП-10/6:
| Параметр | Значение |
| Номинальная мощность трансформатора, кВА | 6 |
| Число фаз | 1 |
| Номинальное напряжение, В - первичное - вторичное | 60000 230 |
| Максимальное рабочее напряжение, кВ | 11 |
| Номинальная частота сети, Гц | 50 |
| Схема и группа соединения обмоток | 1/1-0 |
| Потери холостого хода, Вт | 50 |
| Потери короткого замыкания, Вт | 270 |
| Напряжение короткого замыкания, % | 4,3 |
| Ток холостого хода, % | 2,8 |
| Максимальное превышение температуры, °C - обмоток - масла - бака | +95 +95 +40 |
| Испытательное напряжение промышленной частоты 50 Гц, кВ - ВН - НН | 25 5 |
| Импульсное испытательное напряжение ВН, кВ - полный грозовой импульс - срезанный грозовой импульс | 75 90 |
| Индуктивное испытательное напряжение частотой 200 Гц в течении 30 с, кВ | 20 |
| Трансформаторы заполняются маслом, соответствующим требования IEC 60296 класс II A и TU5755565.25207.00001 - пробивное напряжение (не менее 20 с), кВ - тангенс угла диэлектрических потерь 90 с | 62 0,43 |
| Бак трансформатора рассчитан на внутреннее избыточное давление, кПа | 25+5 |
| Класс нагревостойкости изоляции | А |
| Масса, кг - масла - полная | 27 130 |
Допустимые предельные отклонения технических характеристик трансформатора ОМП-10/10:
| Параметр | Потери холостого хода | Потери короткого замыкания | Суммарные потери | Ток холостого хода | Напряжение короткого замыкания | Коэффициент трансформации | Масса, кг | ||
| Масла | Полная | ||||||||
| Предельное отклонение, % | +20 | +15 | +15 | +30 | ±10 | ±1 | +1 | +10 | |
Примечание. Отсутствие отрицательных предельных отклонений означает, что минимальные значения этих величин не ограниченны. По индивидуальному требованию заказчика возможно изготовление трансформаторов с техническими характеристиками отличающимися от номинальных.

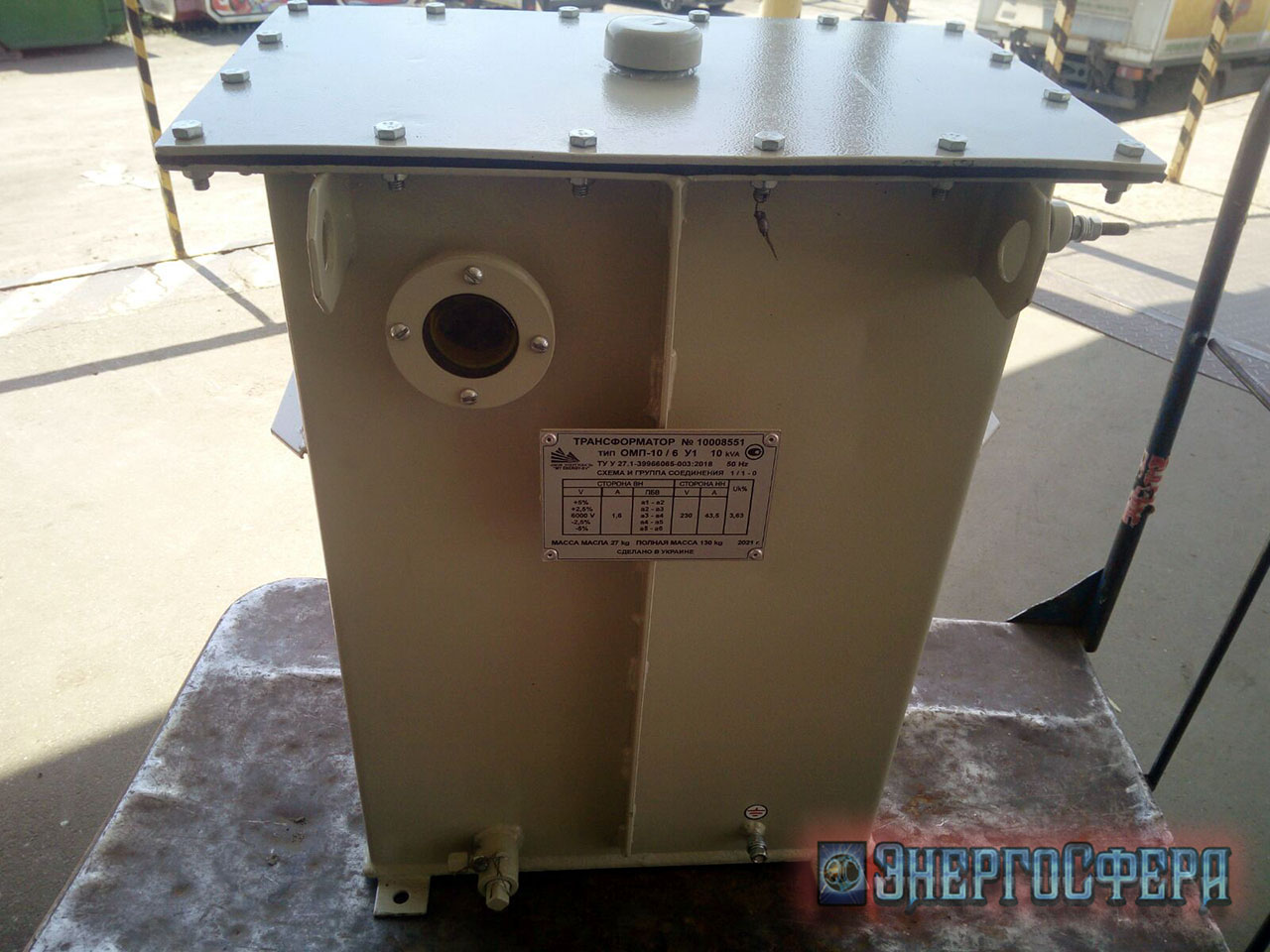

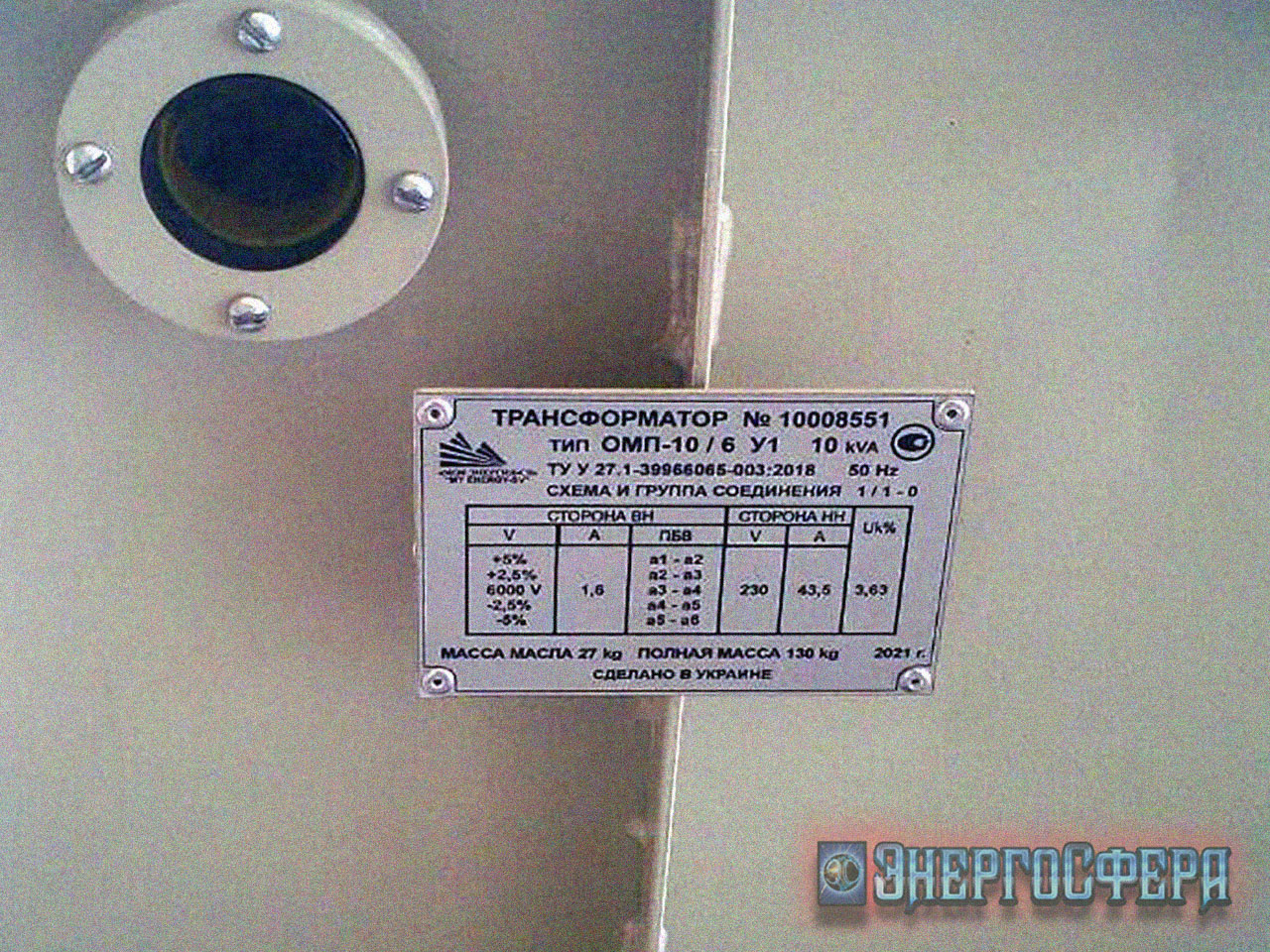

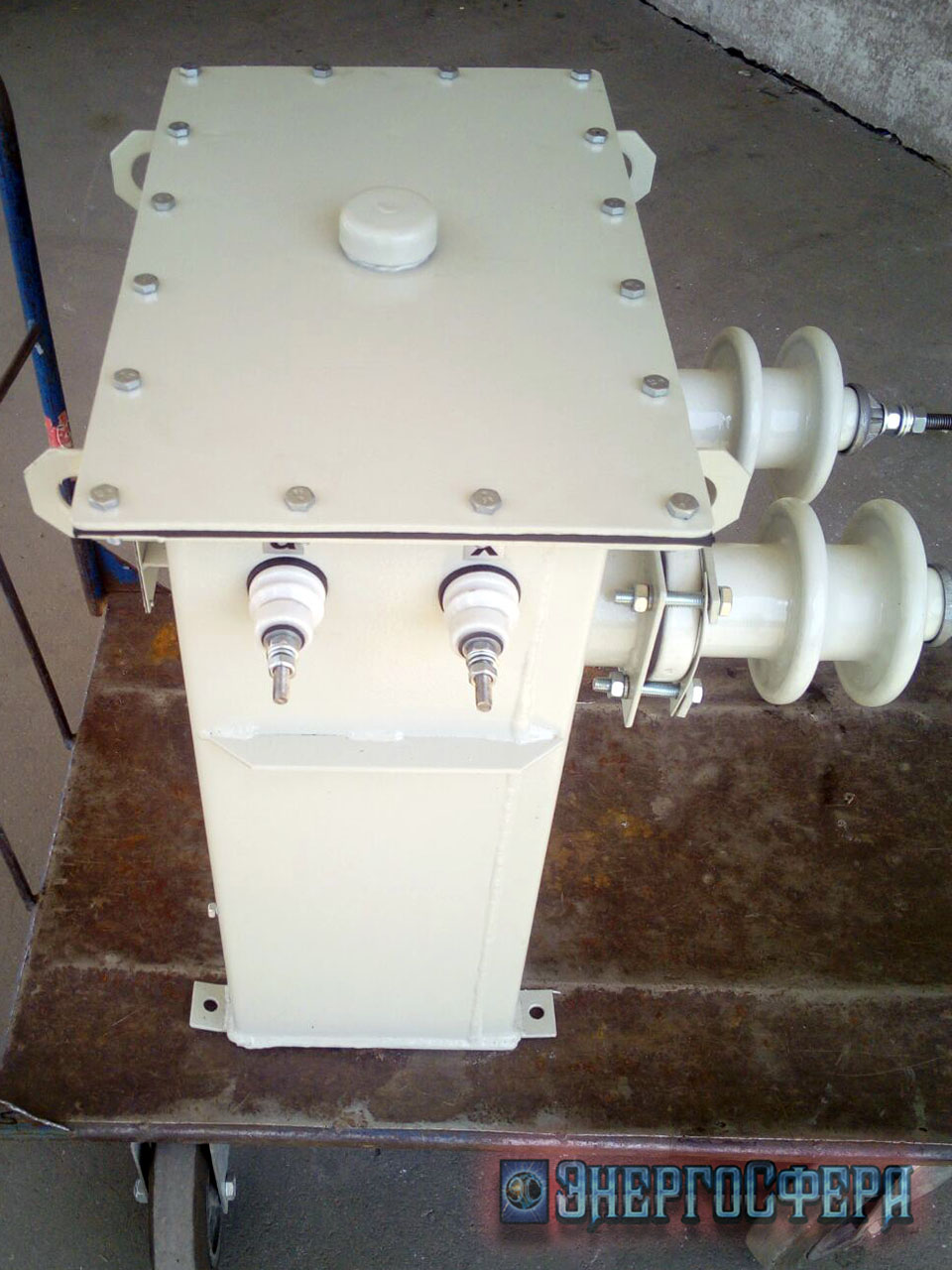

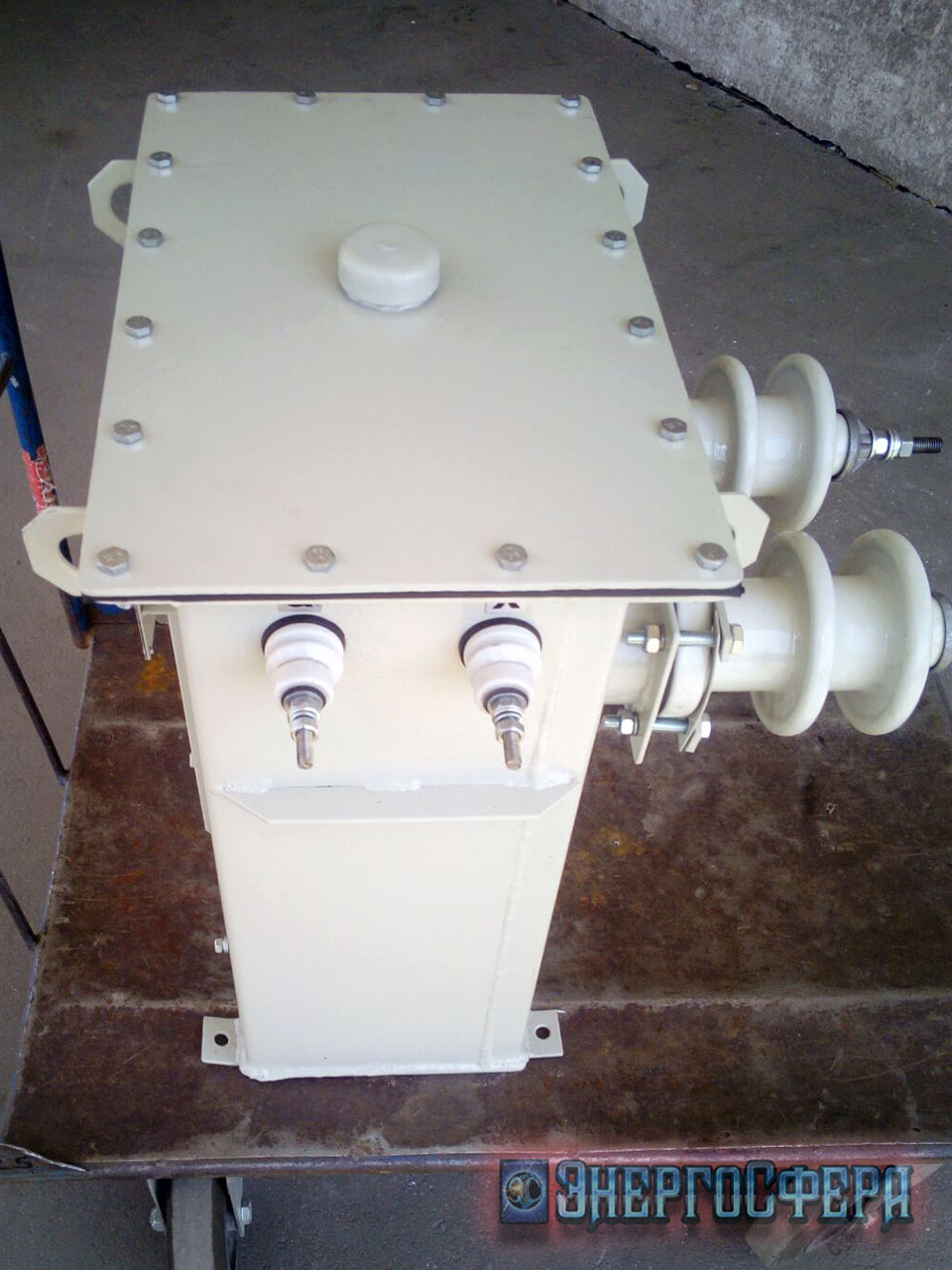

Фото трансформатора ОМП-10/6:
