Трансформатор ТСЗ-20/0,38

Трансформатор ТСЗ-20/0,38 – стационарный силовой сухой защищенный трехфазный двухобмоточный понижающий трансформатор общего назначения. Трансформатор ТСЗ-20/0,38 устанавливают когда необходимо преобразовывать электроэнергию одного класса напряжения в другой и питать различные потребители электроэнергии. Трансформаторы типа ТСЗ имеют естественное воздушное охлаждение.

Трансформаторы типа ТСЗ имеют климатическое исполнение "У" или "ХЛ" и изготавливаются как для внутренней установки - категория размещения - 3 или 4, так и для наружной установки - категория размещения - 1. Их необходимо эксплуатировать в следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура наружной среды от -45°C до +40°C (для климатического исполнения “У”) и -60°C до +40°C (для исполнения “ХЛ”);
- Величина относительной влажности воздуха на месте установки не более 80% при температуре 25°C.

Трансформаторы типа ТСЗ не следует эксплуатировать при таких условиях:
- агрессивная и взрывоопасная среда, которая содержит испарения, газы, пыль в количестве достаточном для разрушения изоляции;
- условия вибрации и тряски;
- частые включения со стороны питания.

Конструкция трансформатора ТСЗ-20/0,38. Трансформатор ТСЗ-20/0,38 состоит из таких конструктивных частей: магнитопровод, обмотки, ярмовые балки, выводы обмоток, защитный кожух. Активная часть трансформатора включает в себя остов, обмотки. Остов состоит из магнитопровода, верхнего и нижнего ярма, которые стянуты ярмовыми балками. Ярмовые балки позволяют стянуть и зафиксировать магнитопровод при помощи шпилек. Магнитопровод трансформатора изготавливают шихтованного типа из холоднокатаной электротехнической стали. Трансформатор ТСЗ-20/0,38 имеет цилиндрические многослойные обмотки. Алюминиевый или медный провод служит основой для обмоток трансформатора. Обмотки расположены концентрическим способом. Выводы обмоток ВН и НН выполнены в виде шин с болтовым соединением.

Основные технические характеристики трансформатора ТСЗ-20/0,38:

Номинальная мощность, кВА

Номинальное напряжение, В

Схема и группа соединения

Напряжение КЗ, %

Ток ХХ, %

Потери

Класс изоляции

Степень защиты

Габаритные размеры трансформатора, мм

Масса трансформатора, кг

ВН

НН

ХХ, кВ

КЗ, кВ

0÷380

36÷380

У/Ун-0

4,5

7,5

0,195

0,62

IP22

560

500

530

155

Д/Д-0

Д/Ун-11

У/Д-11

По индивидуальному заказу возможно изготовление трансформаторов с любыми возможными техническими характеристиками!

КПД трансформаторов типа ТСЗ составляет 96%. Возможна продолжительная работа трансформатора при долговременном повышении напряжения первичной цепи на 5% сверх номинального, при этом мощность обмотки НН не должна превышать номинальную.

Видео трансформатора ТСЗ-20/0,38:

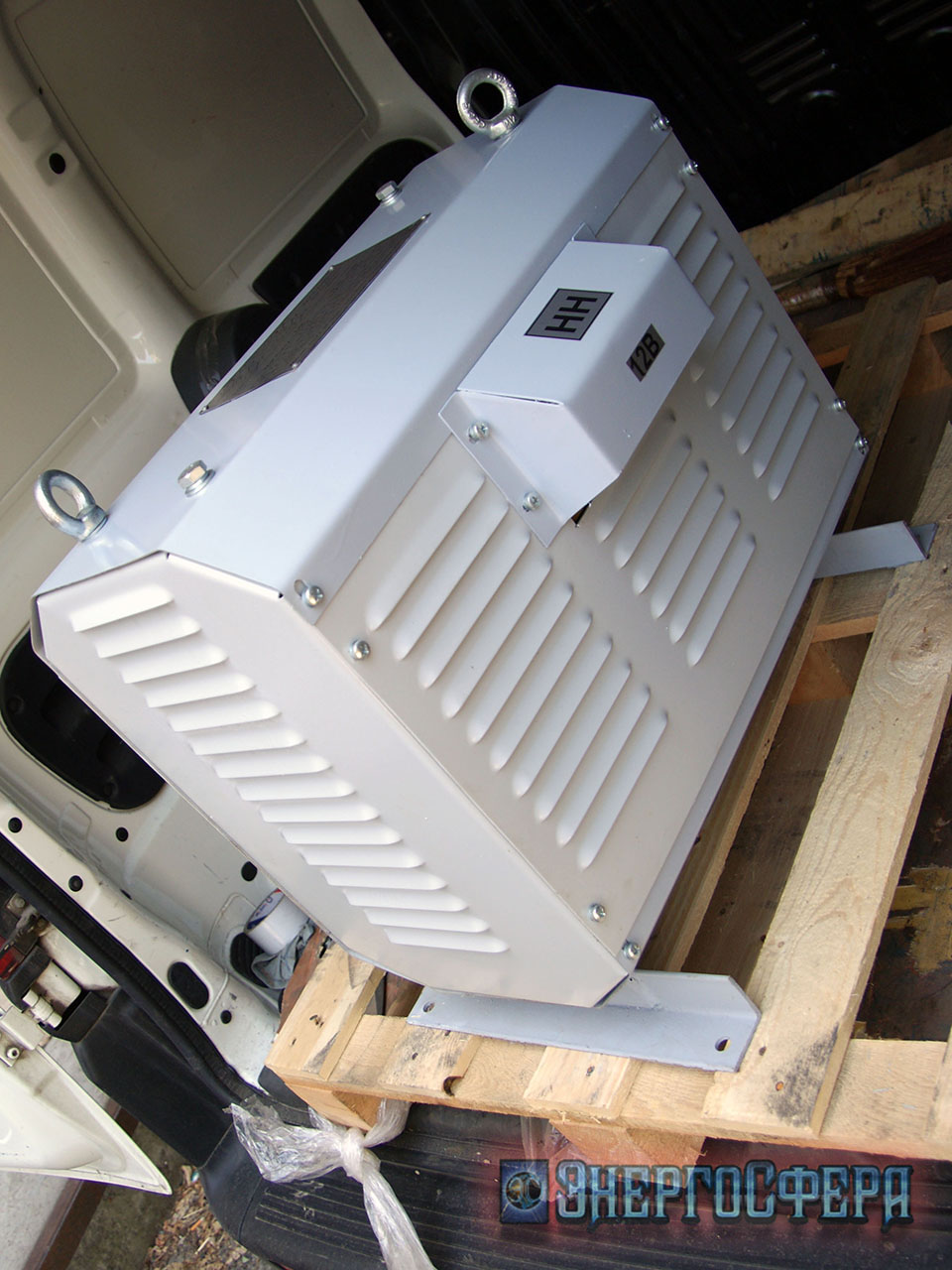

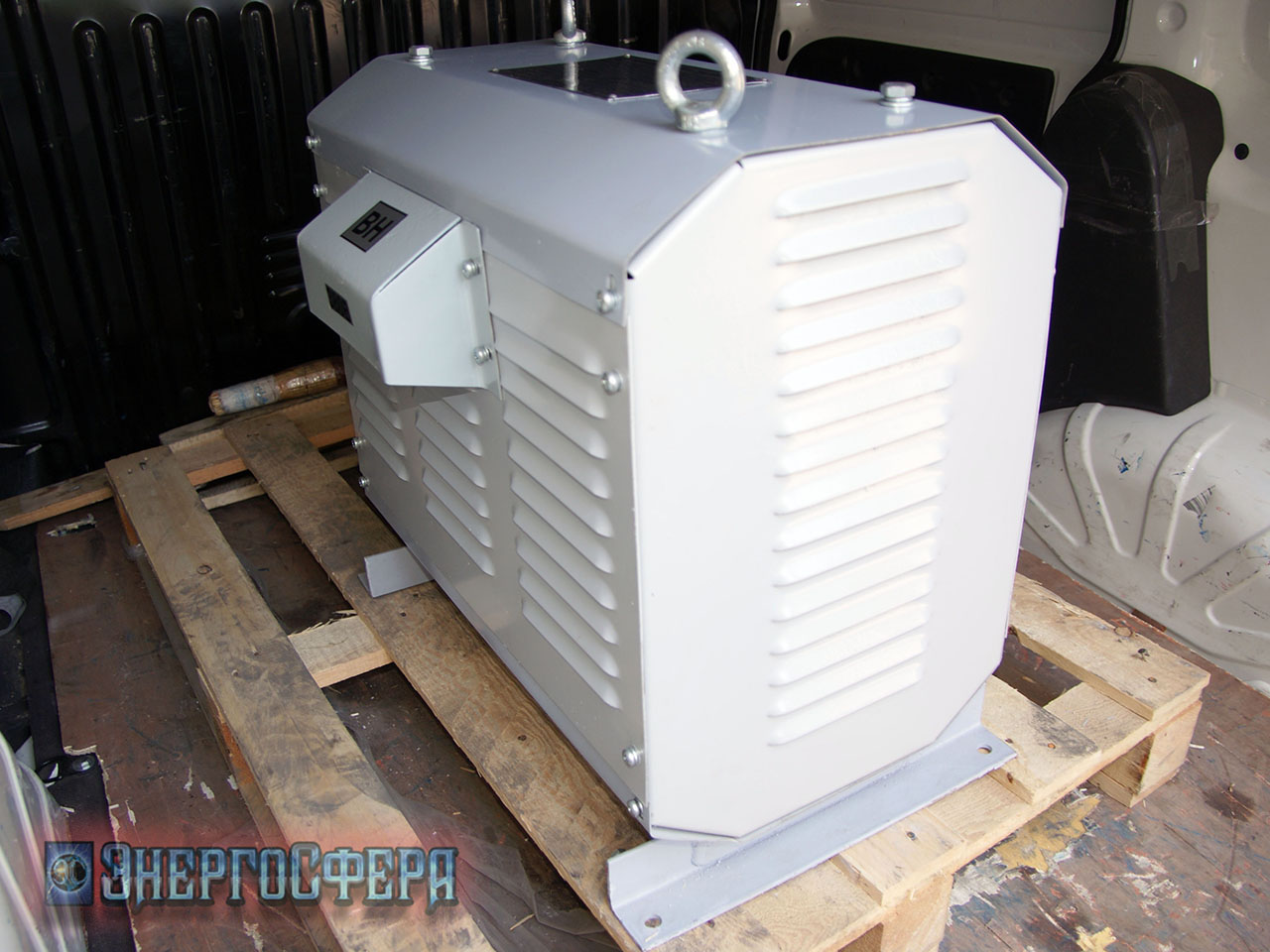

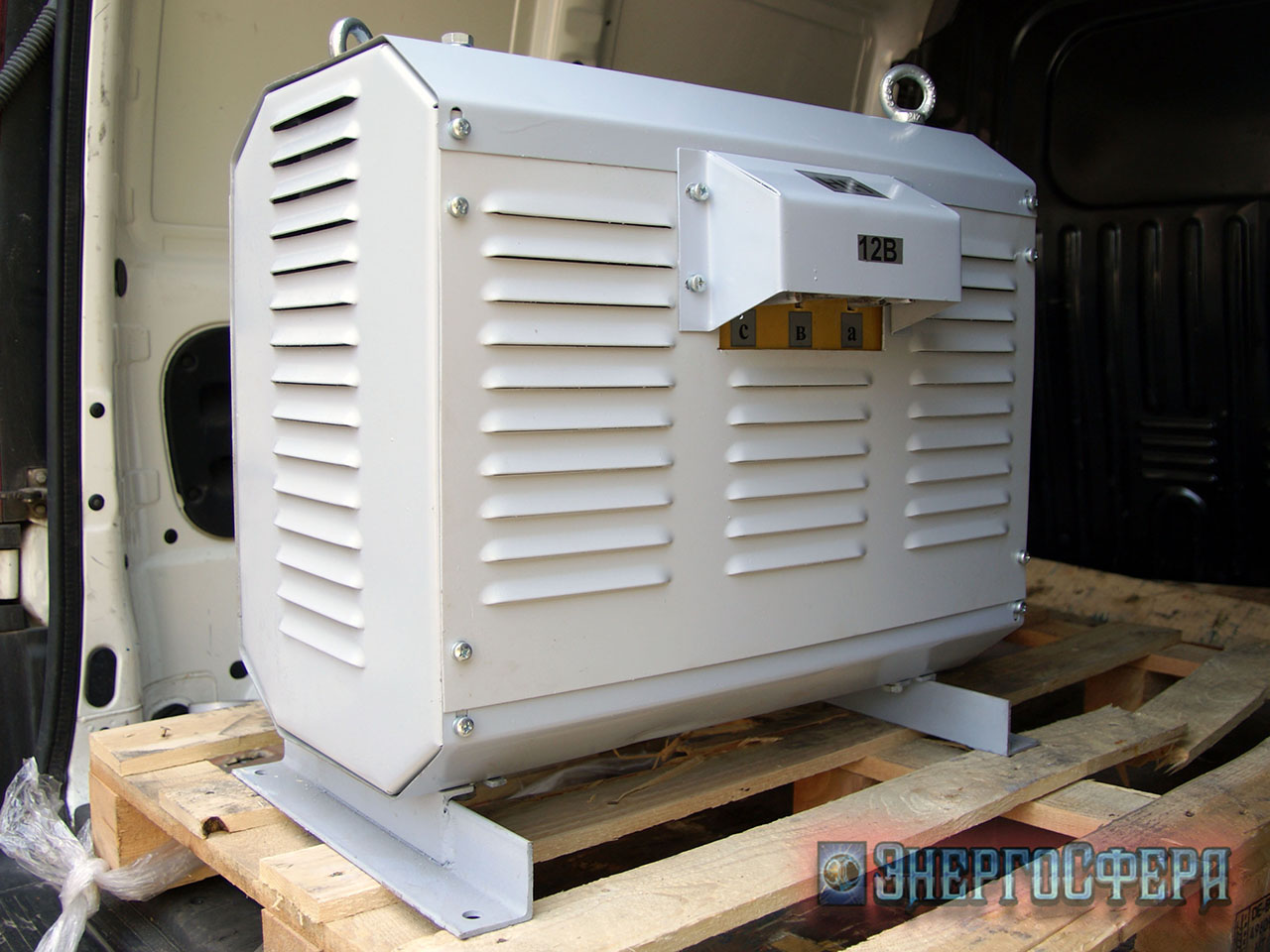

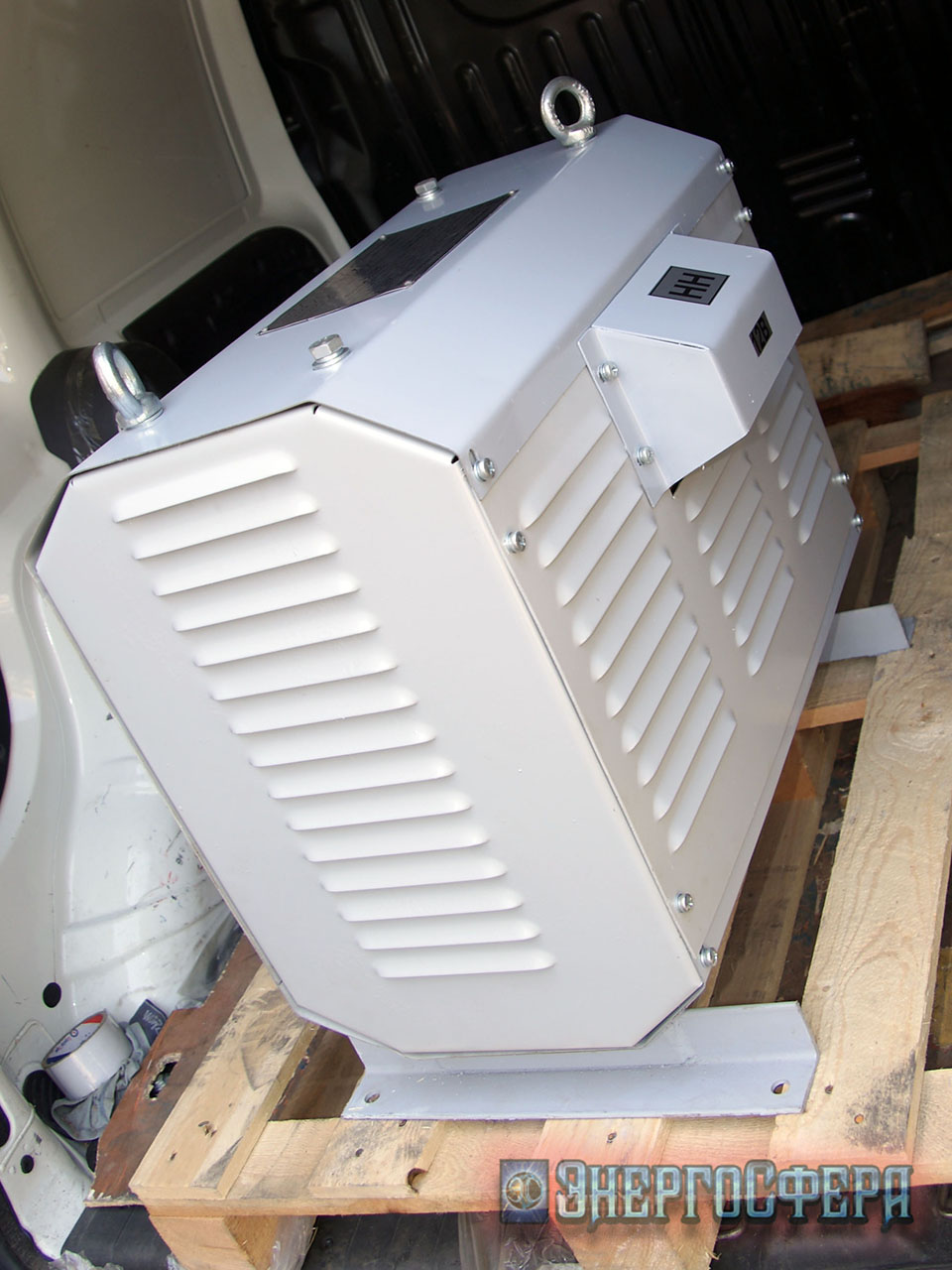

Фото трансформатора ТСЗ-20/0,38:
