Трансформатор ТСЗ-25/0,66

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТСЗ-25/0,66Трансформатор ТСЗ-25/0,66 – стационарный силовой сухой защищенный трехфазный двухобмоточный понижающий трансформатор общего назначения. Трансформатор ТСЗ-25/0,66 устанавливают когда необходимо преобразовывать электроэнергию одного класса напряжения в другой и питать различные потребители электроэнергии. Трансформаторы типа ТСЗ имеют естественное воздушное охлаждение.

Трансформаторы типа ТСЗ имеют климатическое исполнение "У" или "ХЛ" и изготавливаются как для внутренней установки - категория размещения - 3 или 4, так и для наружной установки - категория размещения - 1. Их необходимо эксплуатировать в следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура наружной среды от -45°C до +40°C (для климатического исполнения “У”) и -60°C до +40°C (для исполнения “ХЛ”);
- Величина относительной влажности воздуха на месте установки не более 80% при температуре 25°C.

Трансформаторы типа ТСЗ не следует эксплуатировать при таких условиях:
- агрессивная и взрывоопасная среда, которая содержит испарения, газы, пыль в количестве достаточном для разрушения изоляции;
- условия вибрации и тряски;
- частые включения со стороны питания.

Конструкция трансформатора ТСЗ-25/0,66. Трансформатор ТСЗ-25/0,66 состоит из таких конструктивных частей: магнитопровод, обмотки, ярмовые балки, выводы обмоток, защитный кожух. Активная часть трансформатора включает в себя остов, обмотки. Остов состоит из магнитопровода, верхнего и нижнего ярма, которые стянуты ярмовыми балками. Ярмовые балки позволяют стянуть и зафиксировать магнитопровод при помощи шпилек. Магнитопровод трансформатора изготавливают шихтованного типа из холоднокатаной электротехнической стали. Трансформатор ТСЗ-25/0,66 имеет цилиндрические многослойные обмотки. Алюминиевый или медный провод служит основой для обмоток трансформатора. Обмотки расположены концентрическим способом. Выводы обмоток ВН и НН выполнены в виде шин с болтовым соединением.

Основные технические характеристики трансформатора ТСЗ-25/0,66:
Номинальная мощность, кВА Номинальное напряжение, В Схема и группа соединения
Напряжение КЗ, %
Ток ХХ, %
Потери
Класс изоляции
Степень защиты
Габаритные размеры трансформатора, мм
Масса трансформатора, кг
ВН НН ХХ, кВ
КЗ, кВ  L  B  H
25 380÷660 36÷380
У/Ун-0 3,5
7,5
0,3
0,75
F
IP22
560 500 530 175
Д/Д-0
Д/Ун-11
У/Д-11
По индивидуальному заказу возможно изготовление трансформаторов с любыми возможными техническими характеристиками!

КПД трансформаторов типа ТСЗ составляет 96%. Возможна продолжительная работа трансформатора при долговременном повышении напряжения первичной цепи на 5% сверх номинального, при этом мощность обмотки НН не должна превышать номинальную.

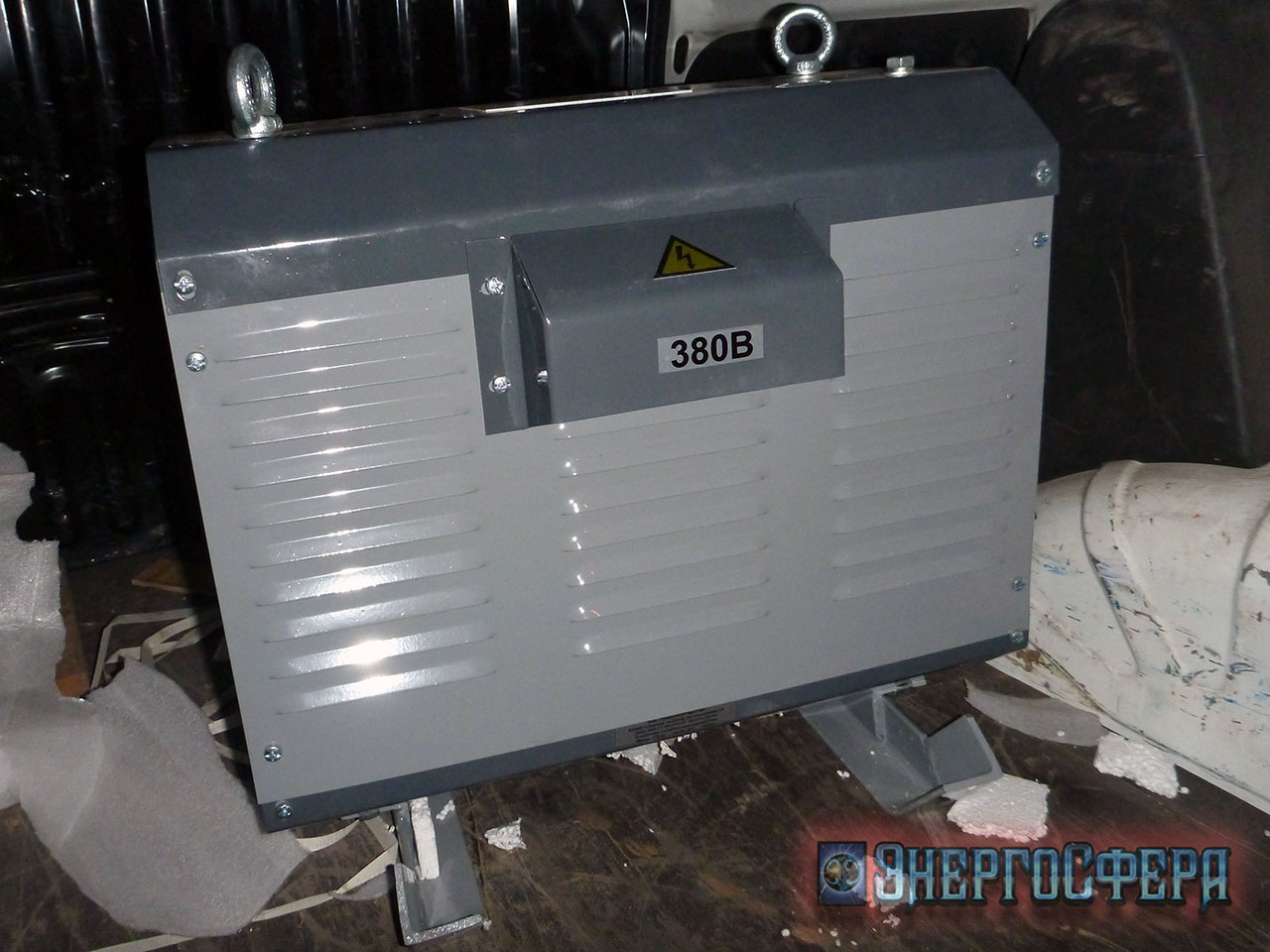

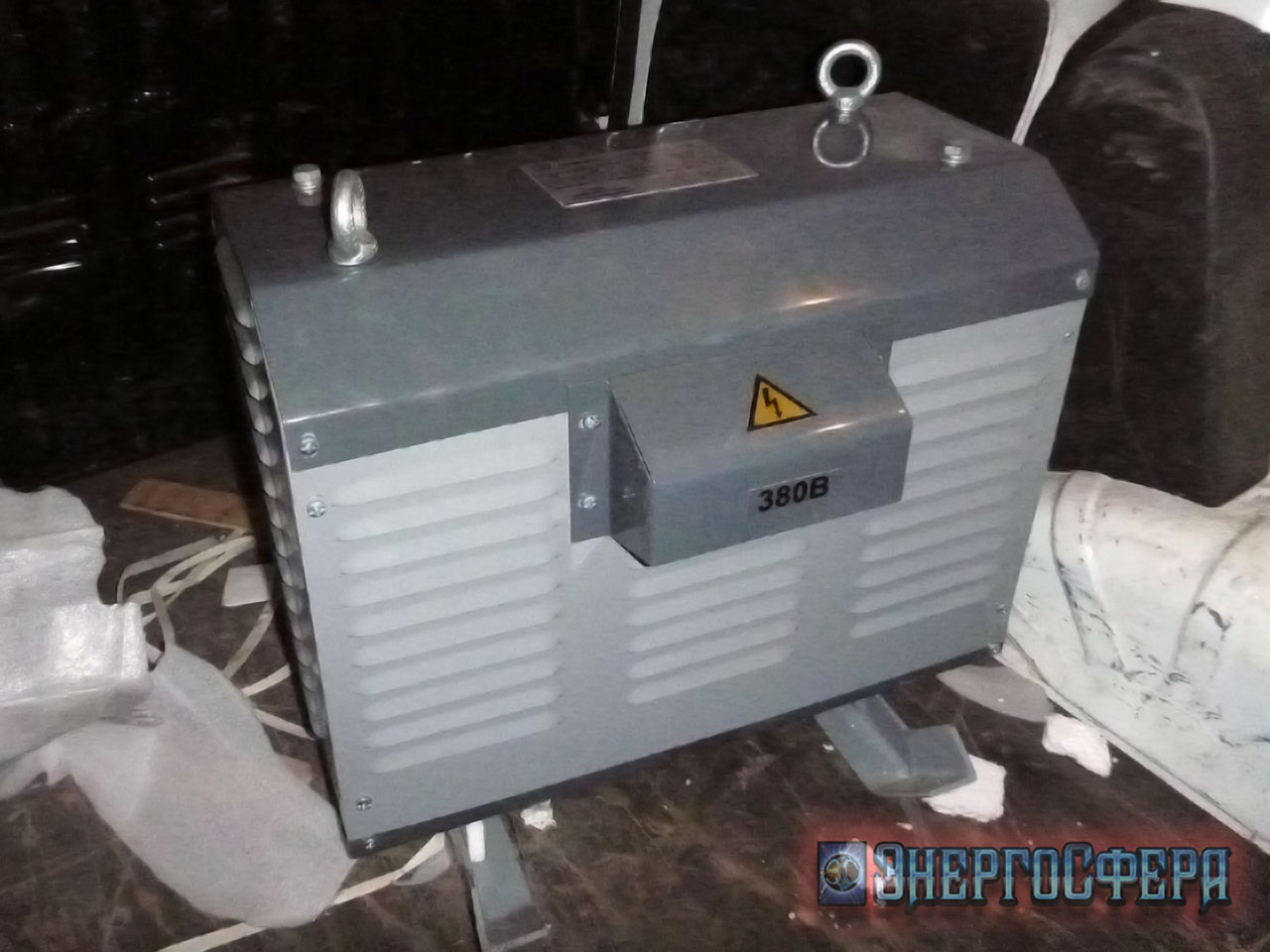

Фото трансформатора ТСЗ-25/0,66:
Заказывайте трансформатор ТСЗ-25/0,66 в компании “ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
