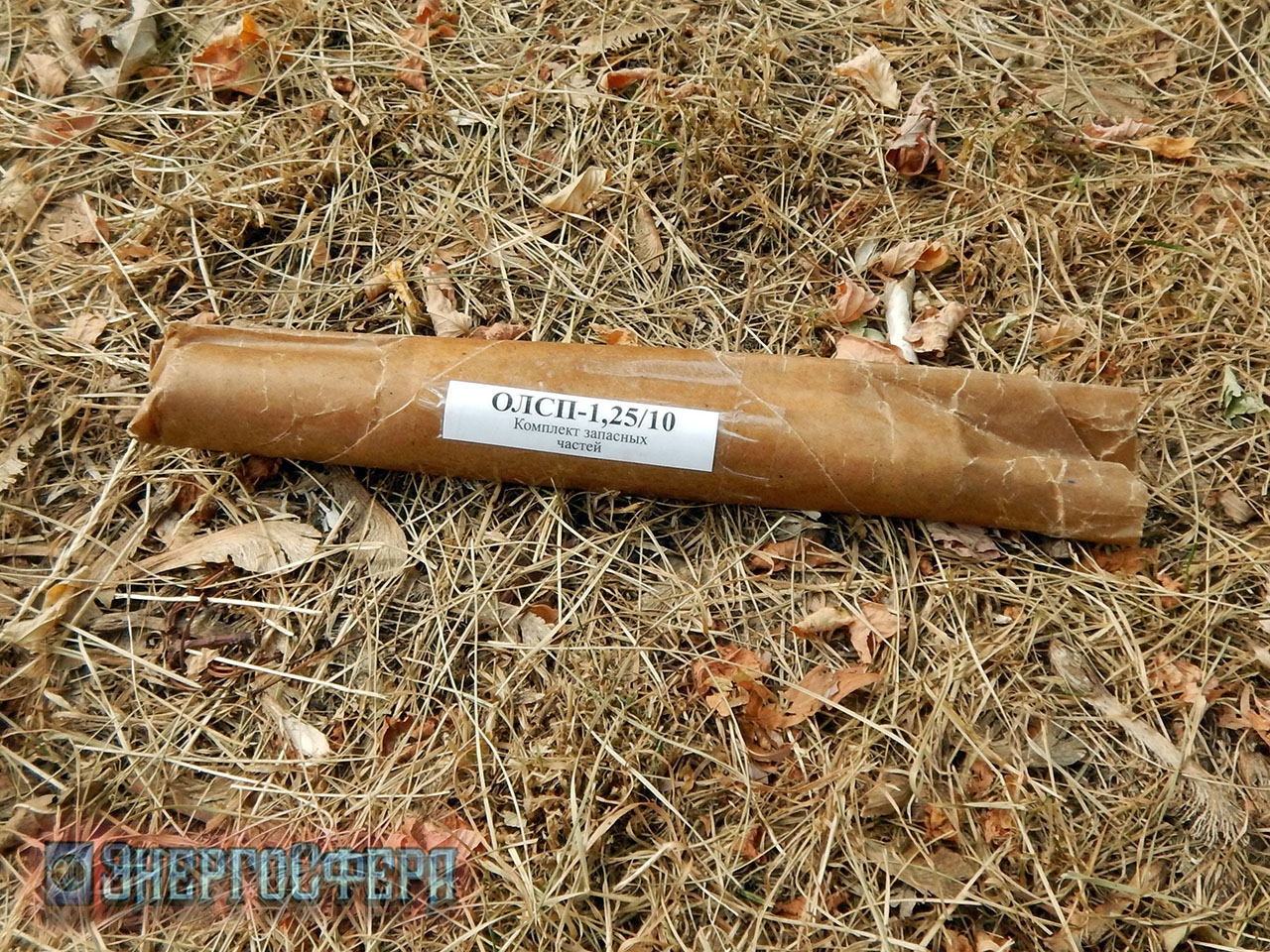

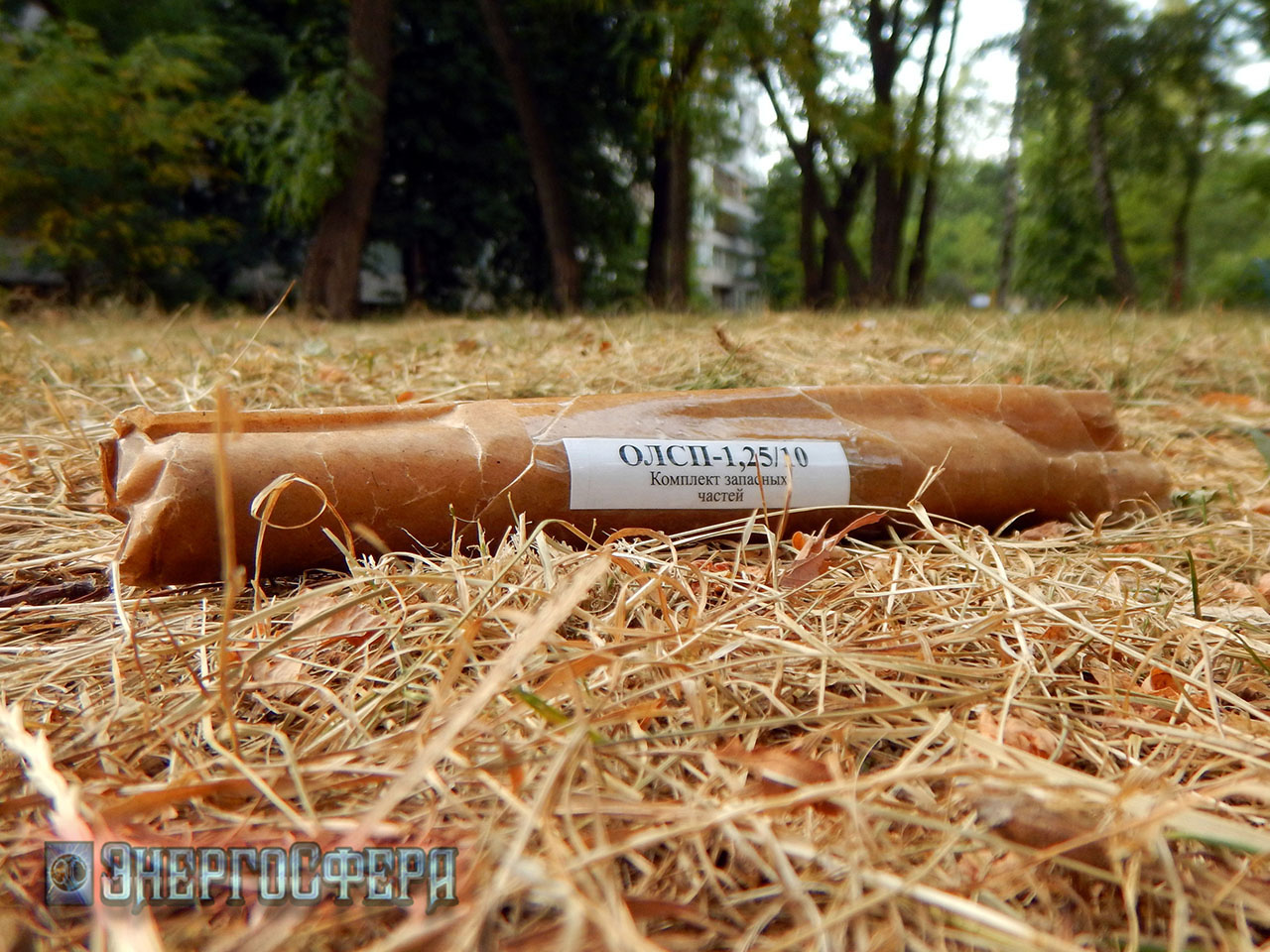

ЗИП на трансформатор ОЛСП-1,25/10

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

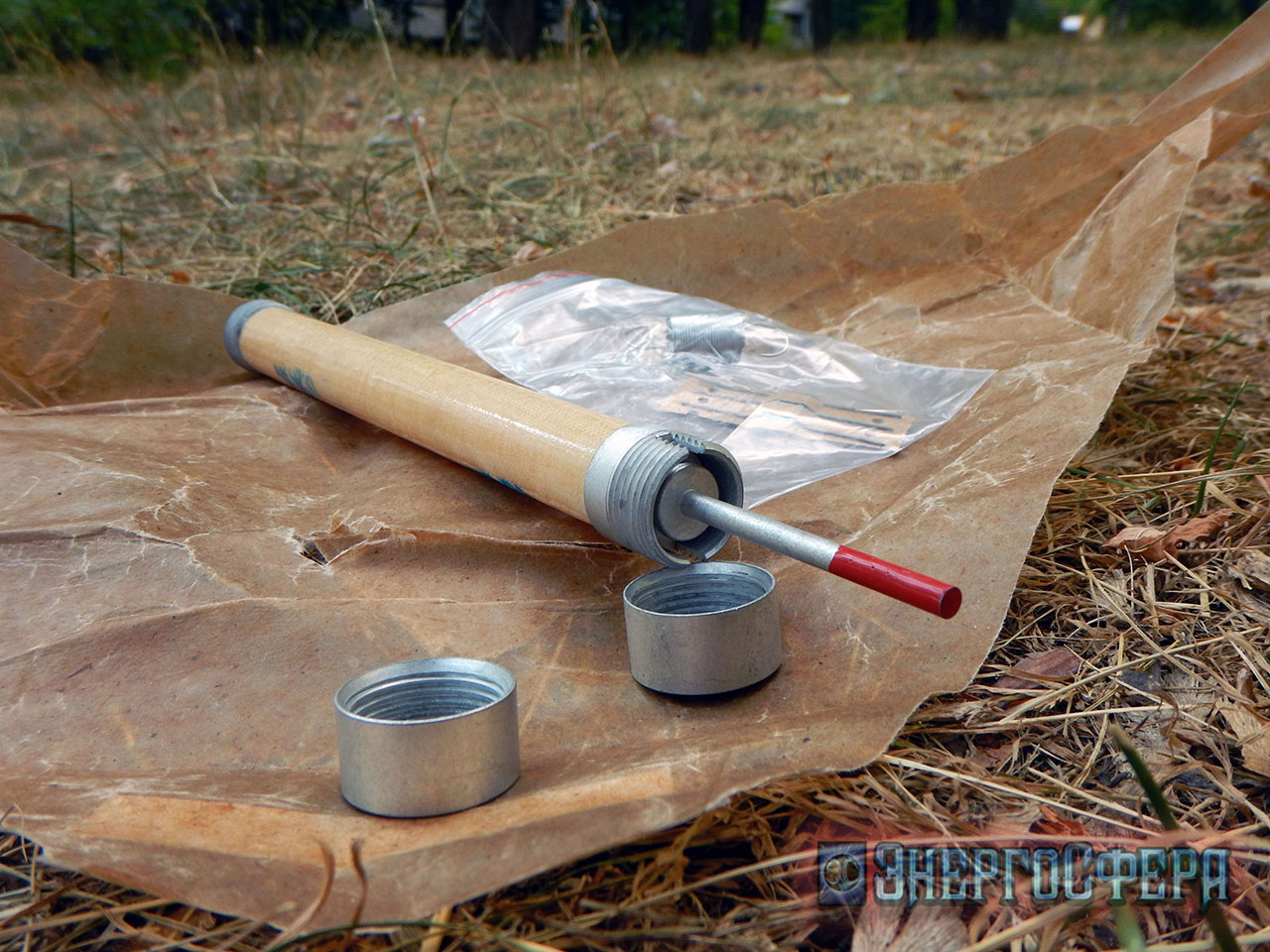

ЗИП на трансформатор ОЛСП-1,25/10ЗИП на трансформатор ОЛСП-1,25/10 – комплект запасных частей для трансформатора ОЛСП-1,25/10 который состоит из защитного предохранительного устройства, пружины и резистора. Защитное предохранительное устройство устанавливается внутрь литого блока и служит для защиты трансформатора. Подлежит перезарядке после срабатывания.

ЗИП на трансформатор ОЛСП-1,25/10 представляет собой заменяемый элемент трансформатора. В случае повреждения отдельных деталей, ЗИП на трансформатор ОЛСП-1,25/10 представляет собой предмет специальной покупки.

Защитное предохранительное устройство изготавливается в виде разборной конструкции. Конструкция содержит плавкую вставку – металлодиэлектрический резистор, индикатор срабатывания – подвижный стержень. При срабатывании защитного предохранительного устройства ход стержня составляет 5±1 мм.

Параметры резистора для защитного предохранительного устройства на трансформатор ОЛСП-1,25/10:
Название параметра Значение
Тип резистора установленного в защитном предохранительном устройстве С2-33-Н-0,25
Значение номинальной мощности резистора, Вт 0,25
Значение сопротивления резистора, Ом 13
График времени срабатывания защитного предохранительного устройства на трансформатор ОЛСП-1,25/10

Конструкция защитного предохранительного устройства на трансформатор ОЛСП-1,25/10
Конструкция защитного предохранительного устройства на трансформатор ОЛСП-1,25/10. Корпус защитного предохранительного устройства представляет собой трубку 1 цилиндрической формы, выполненную из стеклотекстолита. По краям трубка закрывается правым 4 и левым 5 наконечниками. Внутри трубки расположена рабочая пружина 6, с правой стороны к которой крепится подвижный стержень 8. С левой стороны к рабочей пружине правой ножкой крепится плавкая вставка – резистор 9. Левая ножка резистора 9 крепится к планке 3. Для выталкивания подвижного стержня, при перегорании плавкой вставки служит пружина 7. Конструкция подвижного стержня 8 предусматривает наличие шайбы 2, которая служит опорой для пружины, выталкивающей стержень. В литом блоке трансформатора расположена контактная пружина 10.

Видео ЗИП на трансформатор ОЛСП-1,25/10:

ЗИП на трансформатор ОЛСП-1,25/10 - комплектующее изделие и представляет собой заменяемый элемент трансформатора ОЛСП-1,25/10. Чтобы купить ЗИП на трансформатор ОЛСП-1,25/10 звоните в компанию ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
