ЗИП на трансформатор ЗНОЛП-3

ЗИП на трансформатор ЗНОЛП-3 – комплект запасных частей для трансформатора ЗНОЛП-3 который состоит из защитного предохранительного устройства, пружины и резистора. Защитное предохранительное устройство устанавливается внутрь литого блока и служит для защиты трансформатора. Подлежит перезарядке после срабатывания.

ЗИП на трансформатор ЗНОЛП-3 представляет собой заменяемый элемент трансформатора. В случае повреждения отдельных деталей, ЗИП на трансформатор ЗНОЛП-3 представляет собой предмет специальной покупки.

Защитное предохранительное устройство изготавливается в виде разборной конструкции. Конструкция содержит плавкую вставку – металлодиэлектрический резистор, индикатор срабатывания – подвижный стержень. При срабатывании защитного предохранительного устройства ход стержня составляет 5±1 мм.

Параметры резистора для защитного предохранительного устройства на трансформатор ЗНОЛП-3:

Название параметра	Значение
Тип резистора установленного в защитном предохранительном устройстве	С2-33-Н-0,25
Значение номинальной мощности резистора, Вт	0,25
Значение сопротивления резистора, Ом	9,1
График времени срабатывания встроенного защитного предохранительного устройства на трансформатор ЗНОЛП-3

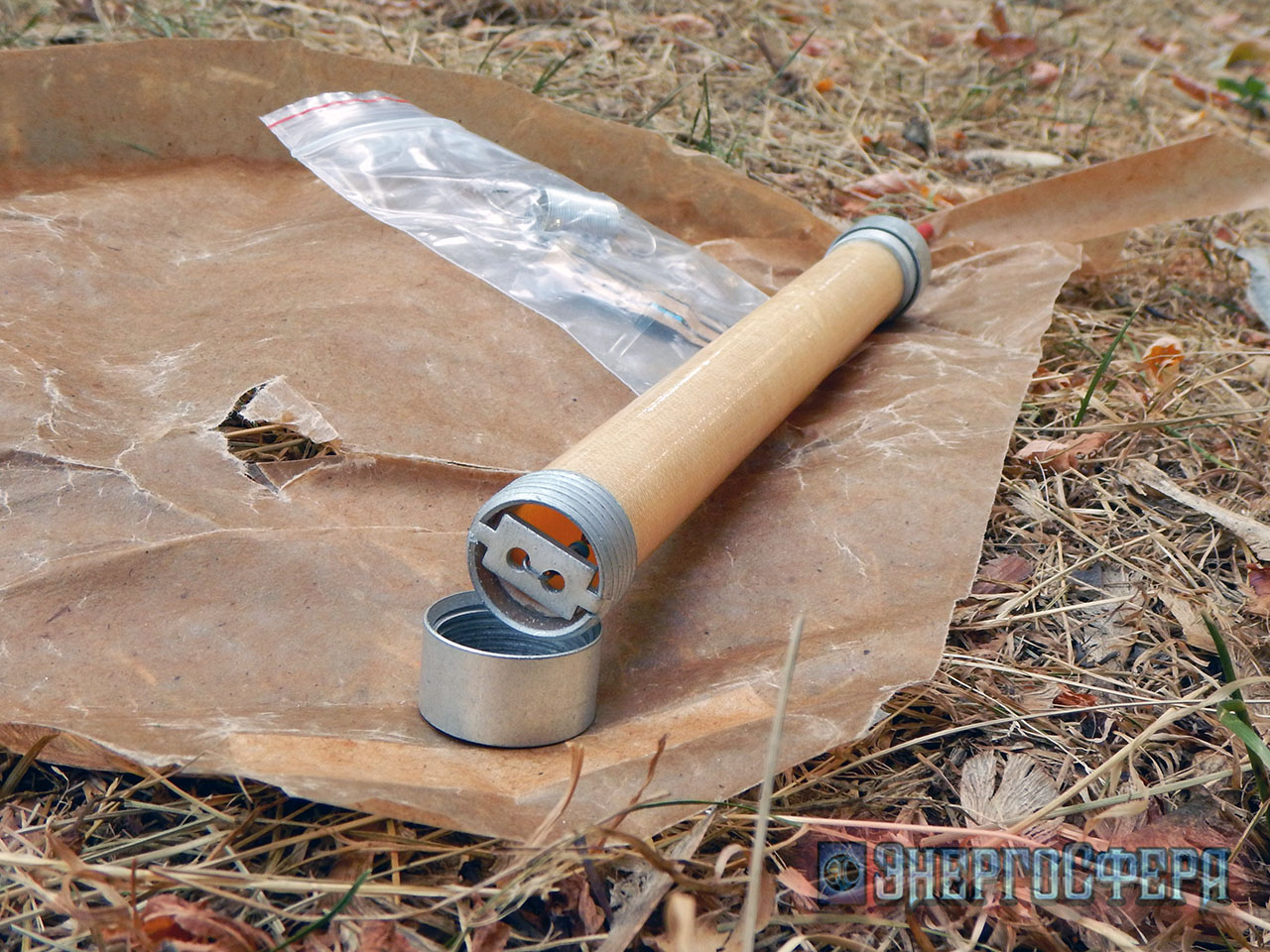

Конструкция защитного предохранительного устройства на трансформатор ЗНОЛП-3. Корпус защитного предохранительного устройства представляет собой трубку 1 цилиндрической формы, выполненную из стеклотекстолита. По краям трубка закрывается правым 4 и левым 5 наконечниками. Внутри трубки расположена рабочая пружина 6, с правой стороны к которой крепится подвижный стержень 8. С левой стороны к рабочей пружине правой ножкой крепится плавкая вставка – резистор 9. Левая ножка резистора 9 крепится к планке 3. Для выталкивания подвижного стержня, при перегорании плавкой вставки служит пружина 7. Конструкция подвижного стержня 8 предусматривает наличие шайбы 2, которая служит опорой для пружины, выталкивающей стержень. В литом блоке трансформатора расположена контактная пружина 10.

Видео ЗИП на трансформатор ЗНОЛП-3:

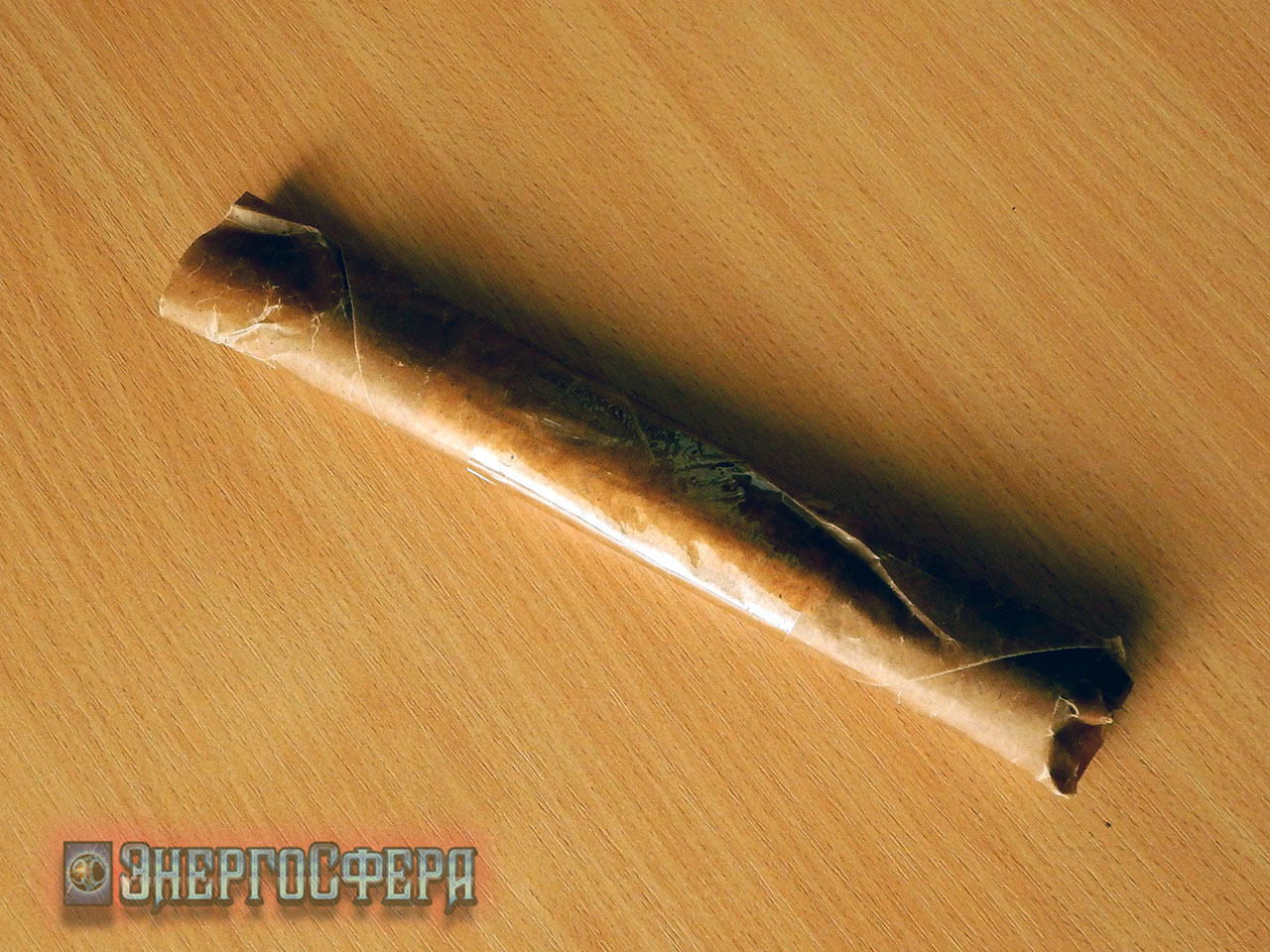

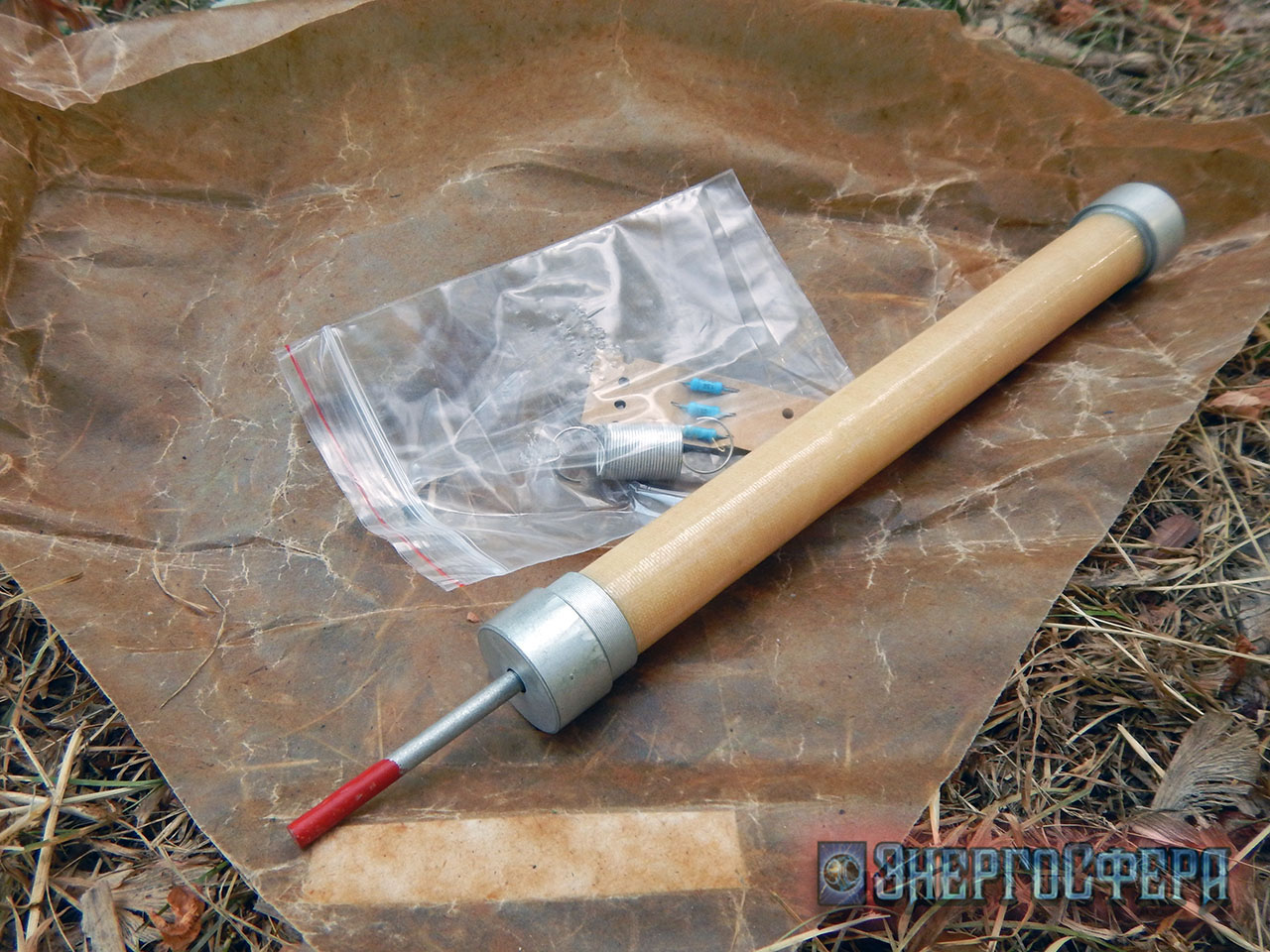

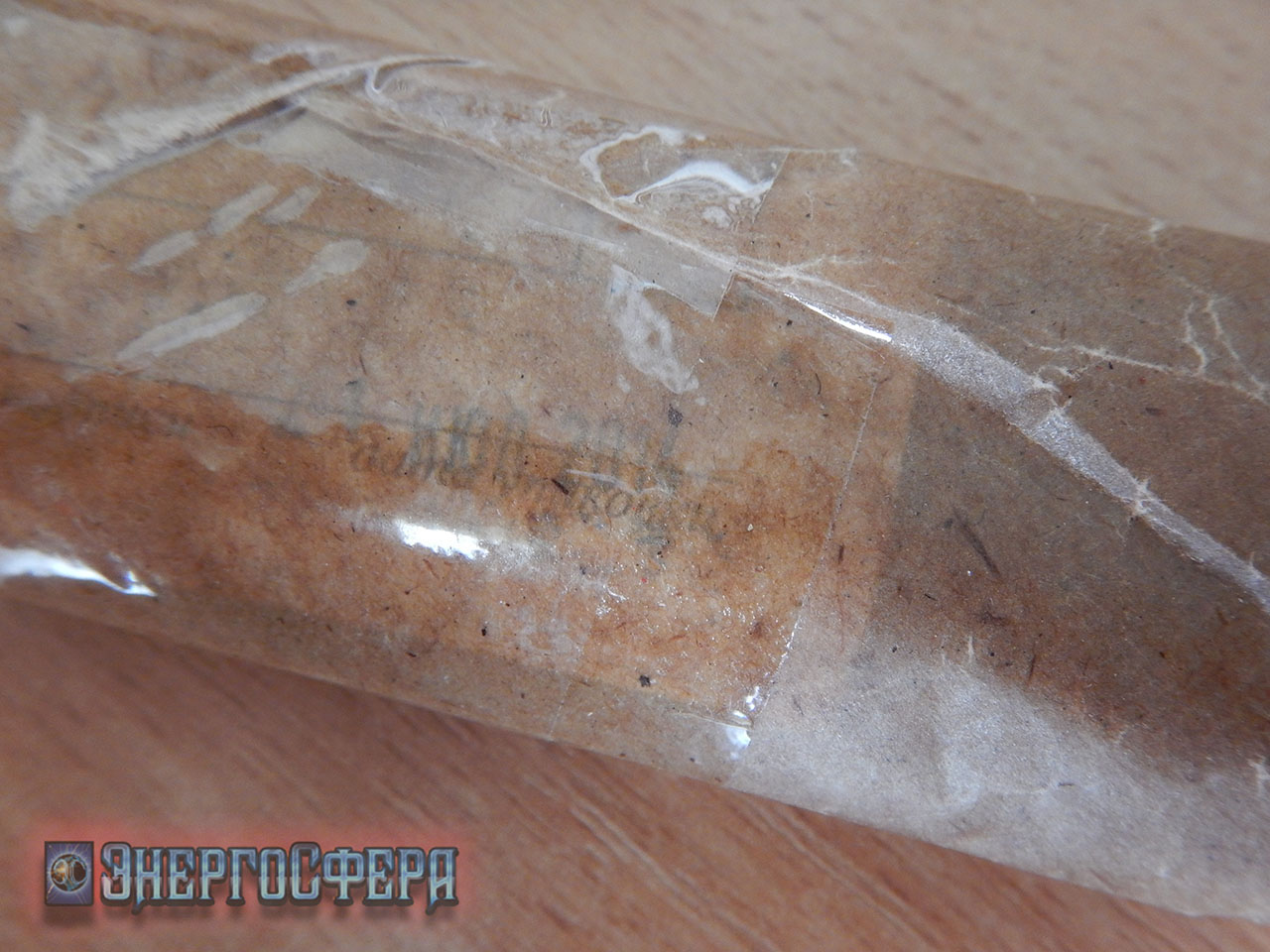

Фото ЗИП на трансформатор ЗНОЛП-3:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/zip-na-litye-transformatory/zip-na-transformator-znolp-3.html#sigProId0d05ffabf8

ЗИП на трансформатор ЗНОЛП-3 - комплектующее изделие и представляет собой заменяемый элемент трансформатора ЗНОЛП-3.

Заявки на ЗИП на трансформатор ЗНОЛП-3 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

- - Работаем на экспорт - - Работаем на экспорт - -
