Трансформатор НОМ-6-77

Трансформатор НОМ-6-77 – однофазный масляный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики в сетях с изолированной нейтралью. Трансформатор НОМ-6-77 (аналог трансформатора НОМ-6) устанавливается в шкафах комплектных распределительных устройств.

Трансформатор НОМ-6-77 предназначен для внутренней установки, имеет климатическое исполнение “УХЛ”, "У" или "О", категории размещения 4 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура окружающей среды - от -45°С до +40°С - для исполнения "У", от -60°С до +40°С - для исполнения "УХЛ" и от -10°С до +50°С - для исполнения "Т";

- относительная влажность окружающей среды при температуре +25°C для исполнения "У", "УХЛ" и +35°C для исполнения "Т" – не более 95%.

Внимание! Включение трансформатора в сеть следует производить толчком на полное напряжение (без плавного подъема). Если производилась доливка масла, то включение разрешается не раньше чем через 24 часа после доливки,чтобы масло находилось в покое и из него удалился воздух.

Основные технические характеристики трансформатора НОМ-6-77:

Наименование параметра	Величина
Значение номинального первичного напряжения, кВ	3; 3,15	6; 6,3; 6,6
Значение наибольшего рабочего напряжения, кВ	3,15	7,2
Значение номинального напряжения вторичной обмотки, В	100
Значение сопротивления изоляции обмоток при температуре 20°С, МОм, не менее	300
Значение номинальной мощности вторичной обмотки при работе в классе точности, ВА: - 0,5 - 1 - 3	30 50 150	50 75 200
Значение предельной мощности, ВА	250	400
Значение основной погрешности по напряжению, %	±0,48
Значение основной погрешности по углу	от +20 до -15
Схема и группа соединений обмоток	Y/Yn-0
Масса, кг: - для исполнения У4 и УХЛ4 - для исполнения О4	23 24
Охлаждение трансформатора	Естественное масляное

Конструкция: Однофазный трансформатор НОМ-6-77 изготавливают из магнитопровода и обмоток, которые помещают в бак заполненный маслом. Магнитопровод выполняют однофазный, броневого типа, изготавливается из холоднокатаной электротехнической стали. Трансформатор НОМ-6-77 имеет слоевые обмотки изготовленные из медных проводов, которые наматываются одна сверху другой на цилиндр изготовленный из электрокартона. Обмотку первичного (высокого) напряжения изготавливают из двух катушек, соединенных последовательно. Такая конструкция позволяет повысить надежность защиты от перенапряжений. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Для удобного и быстрого монтажа на крышке бака трансформатора расположены скобы. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН.

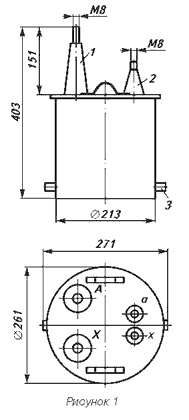

Чертеж, габаритные и установочные размеры трансформатора НОМ-6-77

Видео трансформатора НОМ-6-77:

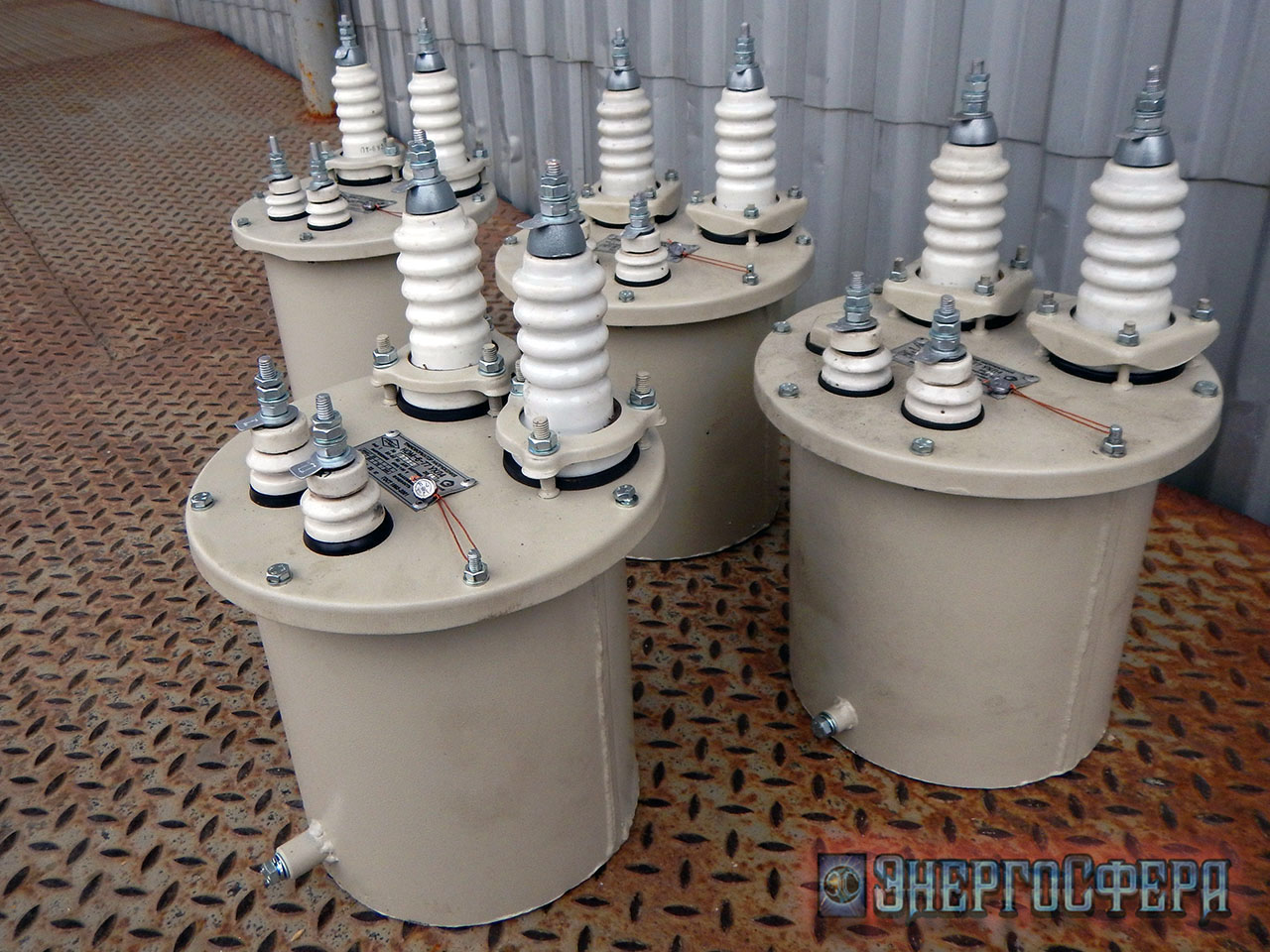

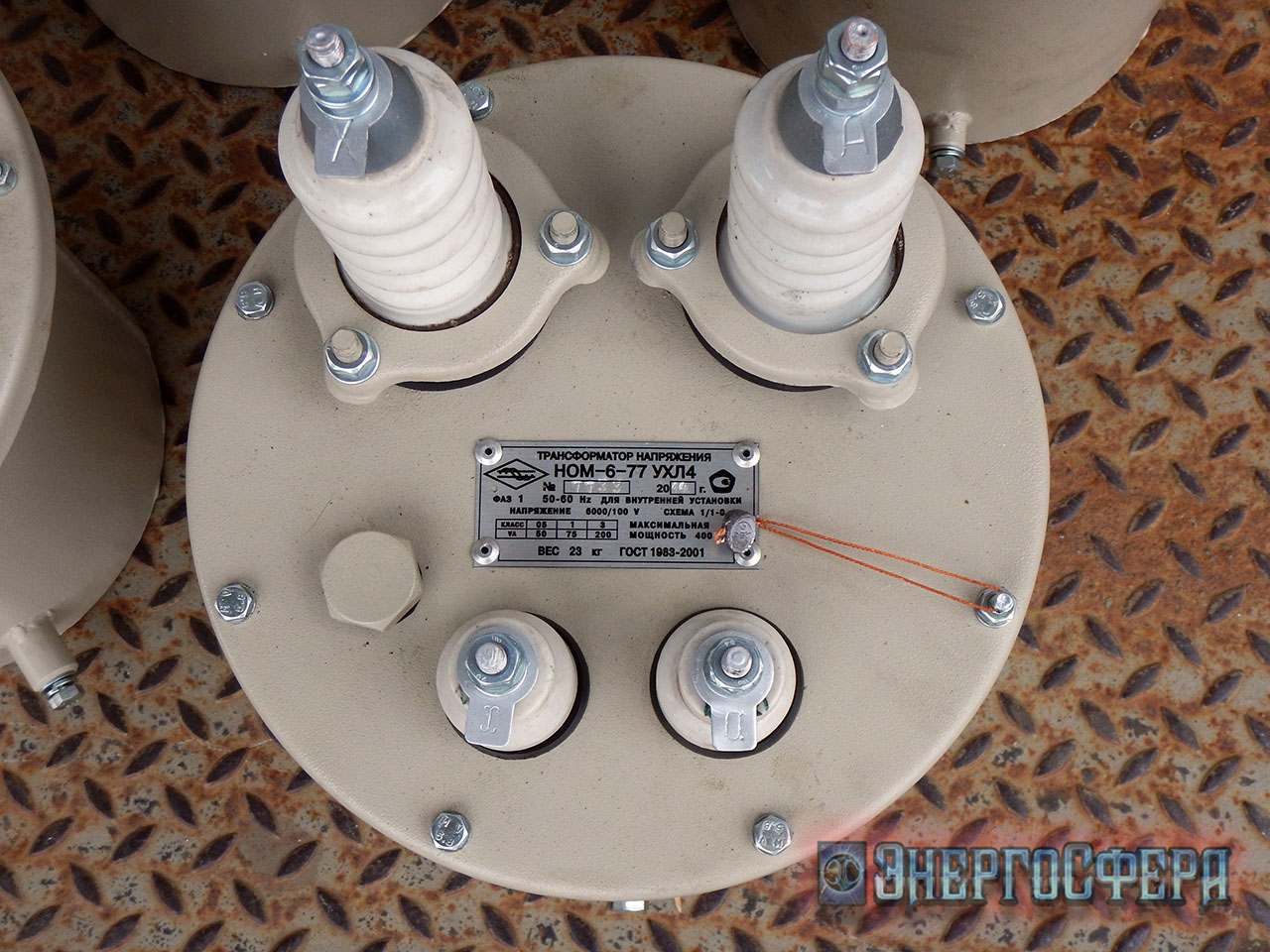

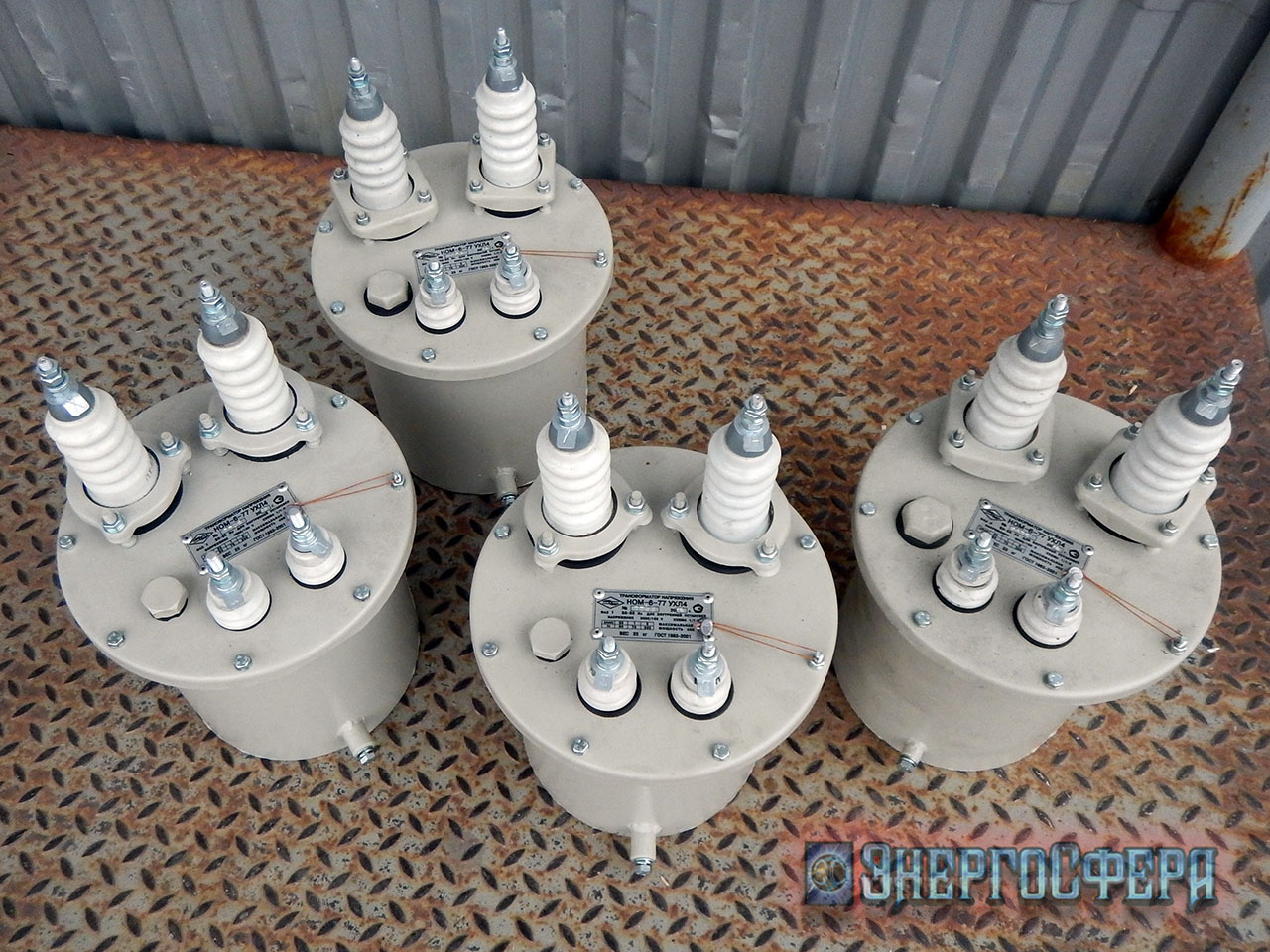

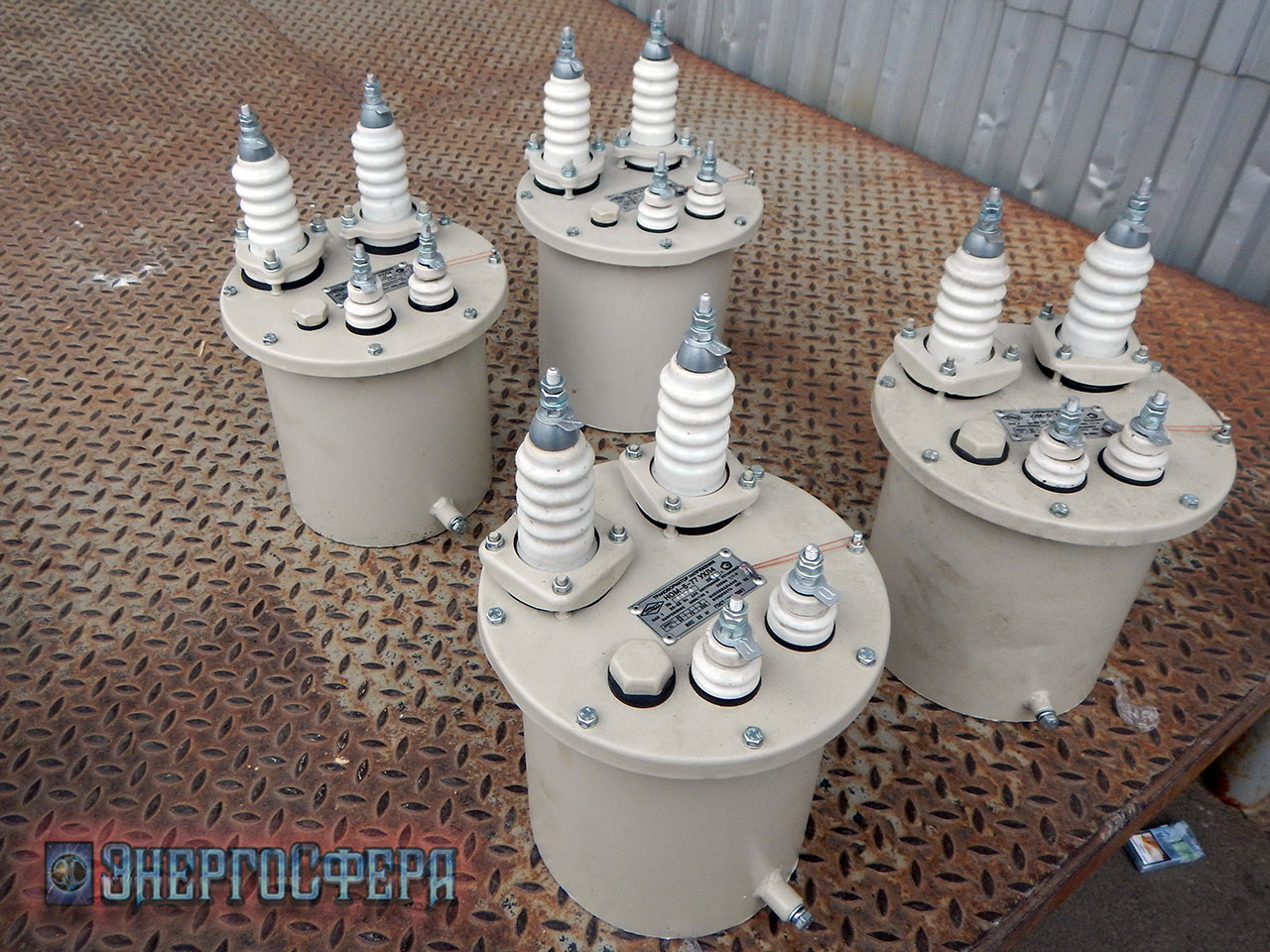

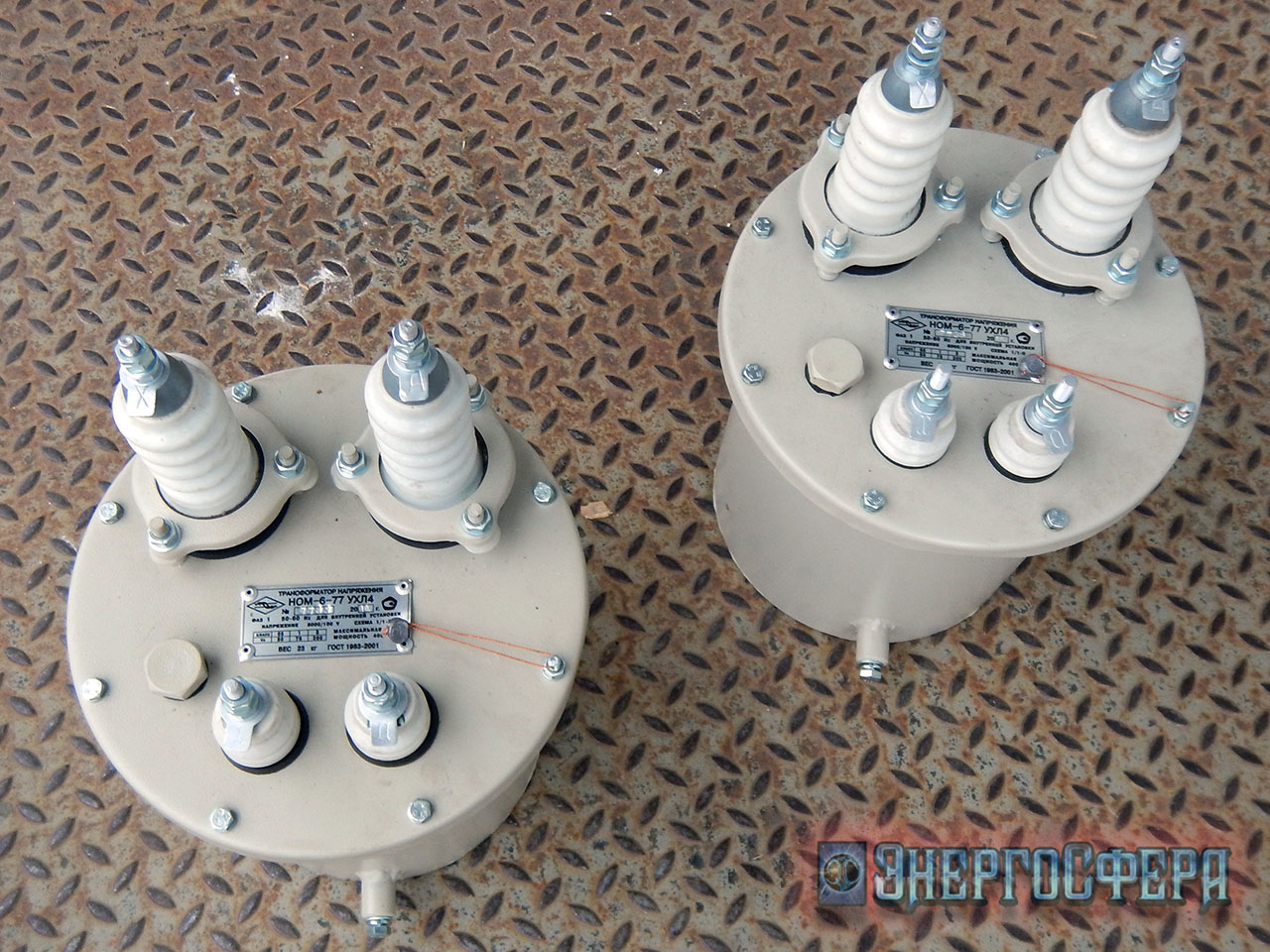

Фото трансформатора НОМ-6-77:
